Борис Беликов - Телеграф и телефон

На каждой из таких станций находилось двое служащих: наблюдатель и телеграфист. Наблюдатель при помощи подзорной трубы определял букву, передаваемую с соседней станции, а телеграфист особым механизмом устанавливал крылья семафора своей станции в положение, соответствующее принятой букве.

Так повторяли сигналы одна за другой все 148 станций, и телеграмма доходила от Петербурга до Варшавы за 20 минут.

В России такой телеграф просуществовал 16 лет (до введения электромагнитного телеграфа). Но передача букв «семафором» при помощи различного положения рук и флажков сохранилась и по сей день. Семафорная азбука изображена на рис. 2.

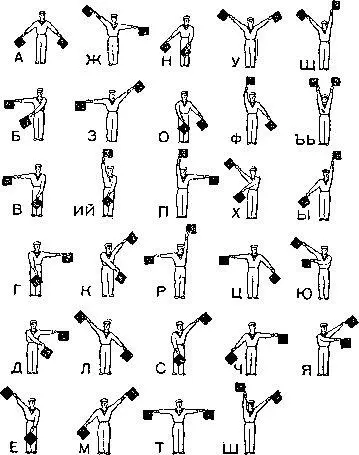

Рис. 2. Азбука семафорного (флажного) телеграфа.

Она широко применяется во флоте, в военных играх, во время всевозможных экскурсий и походов. Для передачи сигналов пользуются любыми флажками. Если флажков нет, можно сигнализировать просто руками. Указанные в семафорной азбуке сигналы надо читать (принимать), глядя в лицо передающему эти сигналы.

Первый в мире электромагнитный телеграф был изобретен русским ученым и дипломатом Павлом Львовичем Шиллингом, поэтому говорят, что Россия является родиной телеграфа. Находясь в длительных служебных командировках в Китае и других странах Востока, он остро чувствовал потребность в аппарате, который позволял бы ему преодолевать расстояние и как можно быстрее связываться с родиной. В ряде стран пытались создать электрический телеграф, пригодный для практической связи. Однако никому из зарубежных изобретателей этого сделать не удалось.

В 1832 г. П. Л. Шиллинг, после многих лет труда, сконструировал свой электромагнитный телеграф.

Шиллинг использовал свойство магнитной стрелки отклоняться в ту или другую сторону в зависимости от направления тока, проходящего по проводу. Телеграфный аппарат Шиллинга (рис. 3) состоял из двух частей: передатчика и приемника.

Рис. 3. Первый в мире электромагнитный телеграфный аппарат П. Л. Шиллинга (1832 г.).

Два таких телеграфных аппарата соединялись между собой проводами; питание телеграфной цепи осуществлялось от электрических батарей.

Передатчик представлял собой ящик небольших размеров, на крышке которого было 16 черных и белых кнопок, по форме похожих на клавиши пианино. При нажатии на клавиши замыкались контакты и по проводам проходил электрический ток. Если нажимали на белые клавиши, ток шел в одну сторону, а на черные — в другую. Эти «импульсы» тока достигали по проводам приемного устройства и приводили его в действие.

В приемном устройстве имелись особые приборы, называемые мультипликаторами (рис. 4).

Рис. 4. Мультипликатор телеграфного аппарата Шиллинга.

Основная часть мультипликатора — это небольшая катушка изолированного провода, внутри которой подвешивалась на тонкой шелковой нити магнитная стрелка. Повыше первой стрелки на той же нити подвешивали другую такую же стрелку. К нити был еще прикреплен небольшой диск. Одна сторона диска окрашивалась в черную краску, другая — в белую. В зависимости от направления тока в катушке магнитная стрелка поворачивалась в ту или другую сторону, и телеграфист, принимающий депешу, видел либо черный, либо белый кружок. Если ток в катушку не поступал, то диск оставался в покое (диск был виден ребром).

Для приема телеграфных сигналов таким способом служило шесть мультипликаторов. При помощи седьмого мультипликатора, несколько иной конструкции, подавался вызов. При включении тока в этот мультипликатор приходил в действие часовой механизм, и раздавался звонок.

Телеграфные аппараты соединялись друг с другом восемью проводами: шесть проводов шли от клавишей передатчика к рабочим мультипликаторам, один — к вызывному мультипликатору, а восьмой провод был общим (обратным).

Телеграфная азбука, составленная Шиллингом, очень проста. Так, например, букве «А» соответствовала белая сторона диска первого мультипликатора. На передающей станции для передачи этой буквы нажимали белую клавишу первого мультипликатора и, как при всех передачах, клавишу восьмого обратного провода. Буква «Б» обозначалась черной стороной диска первого мультипликатора. Для передачи ее нажимали черную клавишу первого мультипликатора и клавишу обратного провода. Букве «В» соответствовала белая сторона диска второго мультипликатора, а букве «Г» — черная сторона диска этого мультипликатора и т. д. Таким путем составлялась целая азбука (28 букв и 10 цифр).
