Борис Беликов - Телеграф и телефон

Многократные телеграфные аппараты позволяют работать с большой скоростью и обладают большой мощностью. Так, например, на аппарате М-44 работает один телеграфист, который передает (или принимает) только 400 слов в час. На телеграфной же станции, где установлен многократный аппарат наиболее распространенного типа «двукратный Бодо-дуплекс», передача (как и прием) ведется каждым телеграфистом со скоростью 900 слов в час. Работают на этом аппарате, как мы уже говорили, одновременно четыре телеграфиста, из которых двое передают телеграммы, а двое принимают. Таким образом, за один час они передают и принимают 3600 слов. Наибольшей же мощностью обладает упомянутый выше советский девятикратный телеграфный аппарат. На каждой телеграфной станции, оборудованной девятикратным аппаратом, одновременно работает девять телеграфистов на передаче и девять телеграфистов на приеме. За один час эти 18 телеграфистов успевают передавать и принимать до 20 тысяч слов в час.

Наличие нескольких каналов для передачи и приема телеграмм — большое достоинство системы многократного телеграфирования. Но у аппаратов этой системы есть и недостатки: громоздкость, сложность устройства и регулировки и т. п. Кроме того, для обслуживания таких аппаратов нужны специально обученные телеграфисты. От этих недостатков свободен другой советский буквопечатающий телеграфный аппарат СТ-35.

Аппарат СТ-35 создан советскими инженерами в 1935 году. Он является наиболее распространенным, массовым аппаратом на наших телеграфных линиях (рис. 10).

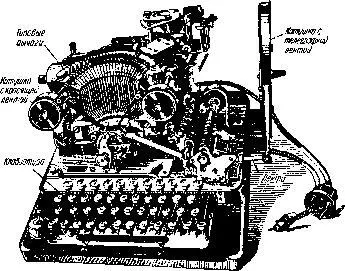

Рис. 10. Ленточный стартстопный телеграфный аппарат СТ-35.

Аппарат СТ-35 невелик по размерам. Его клавиатура напоминает обычную пишущую машинку. На нем может работать любой грамотный человек с навыками машинистки. Этот аппарат всегда готов к действию и не требует сложных регулировок.

Работа аппарата СТ-35 основана на так называемом стартстопном принципе, о котором мы еще расскажем.

Никакой специальной азбуки для работы на аппарате СТ-35 изучать не приходится, потому что на каждой клавише клавиатуры, как видно на рис. 10, написана буква или знак. При нажатии на клавишу в линию связи будет автоматически послана комбинация импульсов тока (как и при работе на клавиатуре аппарата Бодо). В приемном аппарате эти импульсы тока автоматически превращаются в букву, цифру или другой знак телеграммы.

Впрочем, хотя никакой особой азбуки изучать телеграфисту не нужно, код все же существует. Как и у аппарата Бодо, этот код — пятизначный. Импульсы тока, посылаемые передатчиком аппарата СТ-35, всегда имеют одну полярность. Комбинации получаются от замыканий и разрывов цепи тока. Каждой букве, цифре или знаку препинания соответствует различная комбинация из пяти одинаковых по продолжительности включений (токовая посылка) и выключений цепи (бестоковая посылка). Каждой комбинации предшествует еще одна бестоковая посылка (стартовая), а завершает комбинацию токовая (стоповая) посылка. Таким образом, на каждый знак приходится семь посылок.

Эти посылки осуществляются при помощи механической части аппарата, устройство которой довольно сложно и состоит из многих деталей. Электрическая же часть аппарата очень проста. Электричество приводит в действие только электродвигатель и электромагниты, а все остальное осуществляется механическим путем.

Клавиша, соответствующая определенному знаку, при нажатии на нее давит на наклонные (пилообразные) вырезы пяти так называемых комбинаторных стальных линеек, которые могут свободно перемещаться влево и вправо. В результате перемещения комбинаторных линеек цепь то включается (токовые посылки), то выключается (бестоковые посылки). В зависимости от того, какая клавиша нажата, создается та или иная, комбинация токовых и бестоковых посылок, соответствующая коду аппарата СТ-35.

Печатающий механизм аппарата СТ-35 позволяет при печатании телеграмм пользоваться не только буквами русского алфавита (и цифрами), но и буквами латинского алфавита. Для этого надо лишь перевести каретку в соответствующее положение. Поэтому в клавиатуре имеются три специальные клавиши с надписями «цифр», «рус», «лат». При нажатии на одну из этих клавиш приходит в действие переводной механизм, который передвигает каретку с печатающим валиком так, что они устанавливаются в положение, необходимое для отпечатывания на ленте цифр или букв соответствующего алфавита. Так, например, при нажатий на клавишу с надписью «цифр» бумажная лента устанавливается под среднюю часть колодочки типового рычага, где нанесена цифра.
