Преодолеть это препятствие или по крайней мере заметно его отодвинуть позволили интегральные схемы.

Интегральная схема, как говорит само название, — это нечто обобщенное, просуммированное. А конкретно — это многоэлементный электронный блок, выполненный в виде единого целого. В частности, в виде полупроводникового кристалла, где последовательными технологическими операциями созданы и соединены друг с другом различные элементы схемы.

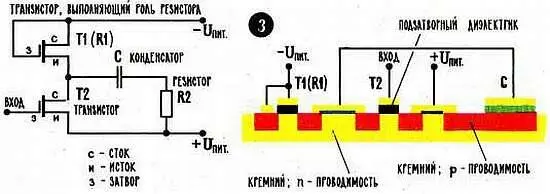

На рисунке 3 цветной вклейки очень упрощенно показана часть такой схемы. В нее входят транзистор Т2, два резистора R1 и R2, конденсатор С и несколько соединительных линий.

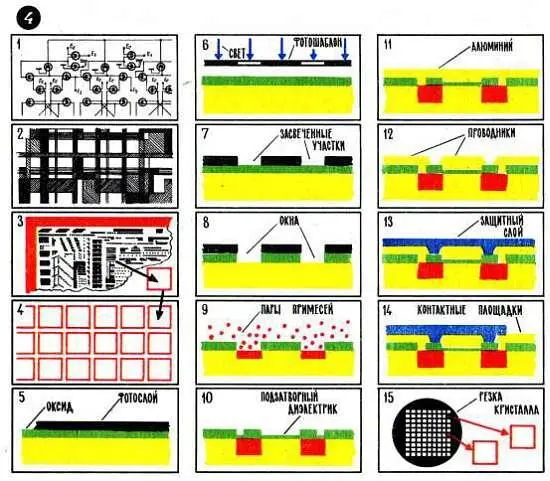

Некоторые этапы изготовления интегральной схемы иллюстрируются упрощенным рисунком 4, 1—15. После разработки самой электрической схемы (рис. 4, 1) следует создание топологии (рис. 4, 2), т. е. определение всех конфигураций и взаимного расположения тех зон кристалла, из которых будут образованы детали интегральной схемы, а также конфигурации соединительных цепей. Работа эта весьма сложна, и ведется она с помощью ЭВМ. Без ЭВМ не обходится и следующий этап — создание фотошаблонов (рис. 4, 3), с помощью которых разработанная топология воплощается в кристалле методами фотолитографии. Фотошаблон создается сразу на большое число одинаковых интегральных схем (рис. 4, 4), т. е. его делают многоэлементным. А затем на одном кристалле с помощью таких многоэлементных фотошаблонов создается большое число одинаковых «рисунков» — одинаковых интегральных схем. В заключение кристалл разрезают (рис. 4, 15) и каждую отдельную интегральную схему тщательно проверяют.

Образование отдельных деталей интегральной схемы в общих чертах осуществляется так. На кристалл наносят светочувствительный слой, так называемый фоторезист (рис. 4, 5), затем его засвечивают через фотошаблон (рис. 4, 6), проявляют, удаляют засвеченные участки (рис. 4, 7) и в образовавшиеся окна либо вводят примеси (рис. 4, 9), либо убирают в глубине этих окон какой-нибудь ненужный слой и в нем тоже вскрывают окна (рис. 4, 8), либо, наконец, убирают участки алюминиевого покрытия, формируя таким образом соединительные цепи сложной конфигурации (рис. 4, 11, 12).

Вот и опять слишком короткое описание создает, по-видимому, иллюзию этакой простоты или, может быть, даже примитивности технологического процесса. Но это, конечно, не более чем иллюзия. В подтверждение — несколько цифр и фактов.

Если в первых интегральных схемах в одном кристалле создавали всего несколько элементов, то теперь степень интеграции резко возросла, создаются схемы, которые содержат тысячи и десятки тысяч элементов. Это и есть БИСы — большие интегральные схемы: в них на 1 мм 2поверхности (это поверхность булавочной головки) может приходиться более тысячи элементов. Размеры отдельного элемента при этом измеряются тысячными долями миллиметра, их, естественно, можно было бы увидеть только в хороший микроскоп.

Допустимые погрешности при создании определенных зон в кристалле — это вообще ангстремы, единицы измерения, до недавнего времени почти не применявшиеся в технике. А количество вводимых примесей в этих процессах дозируется с точностью до миллиардных долей процента; здесь уже счет идет на атомы. С точностью до сотых долей процента поддерживаются тепловые режимы. Малейшая ошибка здесь чревата серьезными последствиями, потому что интегральные схемы не делают по одной, на кремниевой пластине их может разместиться несколько десятков.

По окончании технологического цикла для каждой схемы производят сотни контрольных замеров. Приведем еще одну цифру: на производственных участках фотолитографии допускается содержание в 1 м 3воздуха не более чем 3–4 пылинок диаметром до 0,5 мкм.

Достоинства интегральных схем не требуют, по-видимому, пояснений: это высокая надежность, малые габариты и масса, малая потребляемая мощность. И еще одно парадоксальное на первый взгляд достоинство интегральных схем: эти уникальные по своей сложности, по сути, невидимые изделия как бы специально созданы для автоматизированного производства.

В нашей стране серийно выпускается широкий ассортимент интегральных схем, в том числе БИСы. Все большими тиражами выпускаются и созданные на их основе разнообразные микрокалькуляторы. Немного, наверное, пройдет времени, и миллионы этих электронных помощников инженера, исследователя, экономиста выйдут на скромную свою трудовую вахту, незаметно привнося в наши дела и планы точность, четкость, порядок, эффективность. Мы привыкнем к ним, забудем, что когда-то исписывали вычислениями листы бумаги, теряли миллионы из-за какой-то арифметической ошибки или из-за того, что прикидывали на глазок там, где надо считать точно…
