А. Храмушин - Hi-end-усилители на «военных» лампах

Кенотроны можно применять любые, подходящие по токам и напряжениям. Но в книге описаны те, которые были использованы в практических схемах. Как театр начинается с вешалки, так усилитель начинается с источника питания. Поэтому начнем по порядку, сначала с описания кенотронов, а затем блока питания винил-корректора. Итак,

6Ц4П –двуханодный кенотрон косвенного накала. Напряжение накала 6.3 В. Лампа пальчиковая семиштырьковая. Существует разновидность этого кенотрона с буквой Е (повышенной надежности). Так вот, при выборе, какой кенотрон использовать 6Ц4П, 6Ц5С или 6Ц4П-Е, предпочтение следует отдать последнему по двум причинам:

а) выше надежность,

б) звук с ним лучше, чем при применении первых двух.

Существует импортные аналоги – например, 6Х4.

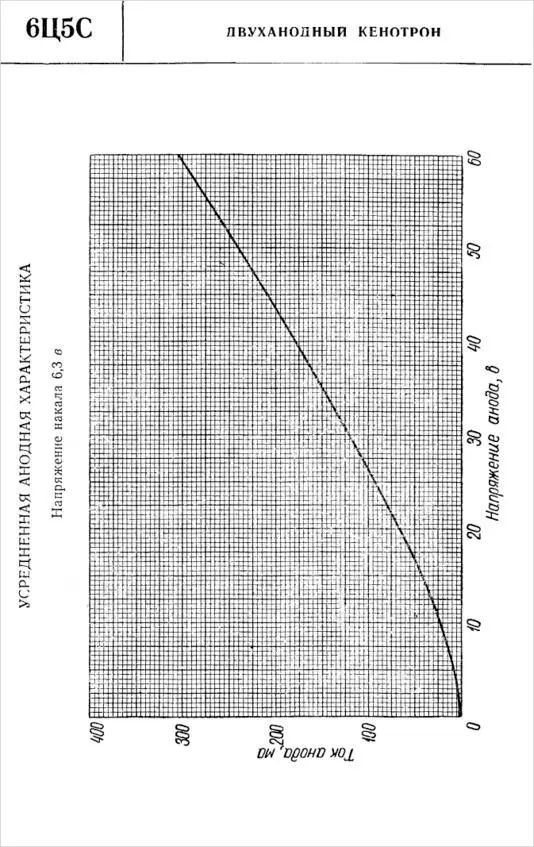

6Ц5С – двуханодный кенотрон косвенного накала. Напряжение накала 6.3 В. Лампа имеет октальный восьмиштырьковый цоколь. А значит, занимает больше места. Но зато смотрится солиднее, эдакий пузанчик. Иногда внешний вид является значимым фактором. Имеются импортные аналоги 6Х5GT, EZ90. 6Ц5С-двуханодный кенотрон косвенного накала. Напряжение накала 6.3 В. Лампа имеет октальный восьмиштырьковый цоколь.

5Ц4С —двуханодный кенотрон косвенного накала. Напряжение накала 5 В. Лампа имеет октальный восьмиштырьковый цоколь. Баллон лампы бывает трех типов: «кобра», обычный цилиндрический и цилиндрический уменьшенного размера. В последнем случае лампа маркируется как 5Ц4М. Обладает великолепным звучанием. Импортные аналоги: 5Z4,5Y4,5W4.

5Ц3С —двуханодный кенотрон прямого накала. Напряжение накала 5 В. Лампа имеет октальный восьмиштырьковый цоколь. Имеет существенный недостаток – ухудшает динамические характеристики усилителя. Проявляется это в «вялом» звучания быстрых мелодий, рока. Импортные аналоги: 5U4G, GZ32,GZ34.

5Ц9С —двуханодный кенотрон косвенного накала. Напряжение накала 12,6 В. Лампа имеет баллон и цоколь как у ГУ-15. Обладает великолепным звучанием. Импортных аналогов не имеет.

Источник предназначен для питания винил-корректора собранного на лампах 12Ж1Л (4Ж1Л). Описание и схема будут предоставлены в следующей главе (Рис.1) . Поскольку лампы взаимозаменяемы, предусмотрен переключатель напряжения питания накала 4 или 12 Вольт. Потребление тока по цепи анода у данного винил-корректора не превышает 15 мА, по цепи накала 300 мА для 12 Вольт, и 880 мА для 4 Вольт. Накал кенотрона источника питания потребляет 450 мА для 6Ц4П-Е. и 600+-60 мА для 6Ц4П и 6Ц5С. Исходя из этих данных, выбираем готовый промышленный трансформатор. Вполне подходит достаточно широко распространенный на просторах нашей Великой Родины ТАН16—127/220—50. Главное, чтобы высоковольтная обмотка имела 270 – 280 вольт переменного напряжения. Можно, конечно, потрудится и намотать трансформатор самому, предварительно рассчитав его параметры. На страницах этой книги позволю себе этим не заниматься. Ниже приведены справочные данные на ТАН16—127/220—50.

Трансформаторы ТAН16 на 220 В выпускаются начиная с 1979 г., они имеют одну первичную обмотку и такую же нумерацию выводов, как у трансформаторов на 127/220 В.
