А можно ли другим путем выделить электрические заряды, например, сжав или растянув кристалл? Ведь сжатие и растяжение сопутствуют охлаждению и нагреванию тела. Произойдет ли в этом случае поляризация?
Был проделан опыт. Тонкую прямоугольную пластинку, вырезанную из кристалла кварца, расположили между двумя пластинками из оловянной фольги. Пластинки из фольги служили электродами, к которым был присоединен прибор для обнаружения электрических зарядов — электрометр. При сжатии кварцевой пластинки стрелка электрометра отклонялась в одну сторону, при растяжении — в другую. А это означало, что при сжатии на одном электроде возникал положительный электрический заряд, на другом — отрицательный. При изменении направления механического давления, т. е. при растяжении, знаки электрических зарядов на электродах менялись на обратные. При этом чем больше была сила давления, тем больше была и величина возникающих зарядов. Такое явление было названо прямым пьезоэлектрическим эффектом (рис. 10).

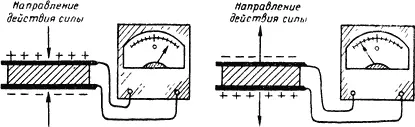

Рис. 10.Прямой пьезоэлектрический эффект
Рис. 11.Обратный пьезоэлектрический эффект
Братьями Кюри был открыт и обратный пьезоэлектрический эффект (рис. 11). Он заключается в следующем. Если к точно такой же кварцевой пластинке, снабженной электродами, присоединить источник электричества, т. е. поместить пластинку в электрическое поле, то толщина ее изменится: пластинка либо сожмется, либо растянется. Сжатие и растяжение происходит в зависимости от полярности заряда. Чем большая величина электрических зарядов будет сосредоточена на электродах, т. е. чем сильнее действует электрическое поле, тем больше будет меняться толщина пластинки. Изменение ее толщины часто называют деформацией.
Братья Кюри также доказали, что пьезоэлектрическими свойствами обладают и другие кристаллы, не имеющие центра симметрии: сахар, цинковая обманка, турмалин, винная кислота, топаз, сегнетова соль и другие.
Смелое научное предположение, сделанное братьями Кюри, о том, что кристаллы, не имеющие центра симметрии, способны выделять электрические заряды, полностью подтвердилось. Так было открыто пьезоэлектричество.
Впервые пьезоэлектрические свойства были обнаружены у кристалла кварца. Вам, наверное, приходилось любоваться прозрачными и, бесцветными, похожими на лед, кристаллами горного хрусталя. А это и есть одна из разновидностей кварца. В древности так и считали, что горный хрусталь и лед — одно и то же, только лед замерзает у нас на глазах, а горный хрусталь при очень большом морозе. Это, конечно, неверно, и сейчас так никто не думает. Уже давно установлено, что лед — кристалл воды, состоящий из водорода и кислорода, а составными частями горного хрусталя являются кислород и кремний.
Помимо горного хрусталя, кварц встречается почти в двухстах разновидностях. Тут и золотисто-желтый цитрин, кроваво-красный сердолик, красновато-коричневый с золотым отливом авантюрин, фиолетовый аметист. Почти одна десятая часть земной коры приходится на различные виды кварца. Даже обыкновенный песок состоит главным образом из кварцевых зерен.
Кварцу присущи разнообразные свойства, и поэтому он широко применяется в науке и технике. Если обычное стекло, например, задерживает ультрафиолетовые лучи, то кварц пропускает их. Это свойство используется медициной для лечения «горным солнцем», а также в оптике, где из кварца изготовляют призмы и линзы для астрономических и других оптических приборов.
Кварц тверд, прочен, упруг и тугоплавок. Посуда из кварцевого стекла останется невредимой, если раскалить ее докрасна и сразу погрузить в ледяную воду. Кварц устойчив почти ко всем кислотам и плохо проводит электрический ток. Но самыми замечательными являются, как вы уже знаете, пьезоэлектрические свойства кварца.

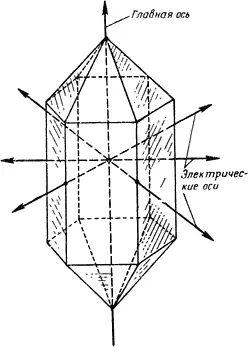

Рис. 12.Кристалл кварца
Взгляните на кристалл кварца (рис. 12). Он имеет вид правильной шестигранной призмы, которая оканчивается шестигранными пирамидами. Мысленно проведите линию, соединяющую вершины пирамид. Это будет одна из осей симметрии кристалла кварца. Назовем ее главной осью. Если провести линию через противоположные углы призмы и так, чтобы она была перпендикулярна главной оси, то получим так называемую электрическую ось. Всего у кристалла кварца три электрические оси.
