Игорь Кожин - Эмуляторы и симуляторы сетей ЭВМ. Для студентов технических специальностей

Рисунок 23 – Кнопка добавления рамки

Рисунок 24 – Кнопка включения-выключения обозначения интерфейсов

Рисунок 25 – Пример оформления топологии

Проведем настройку маршрутизатора, подключившись по консольному порту (рисунок 26). Интерфейсу назначим IP-адрес с указанием маски подсети и включим интерфейс командой no shutdown.

R1#config t

R1 (config) #int fa0/0

R1 (config-if) #ip address 192.168.2.1 255.255.255.0

R1 (config-if) #no shutdown

R1 (config-if) #interface fa0/1

R1 (config-if) #ip address 192.168.1.1 255.255.255.0

R1 (config-if) #no shutdown

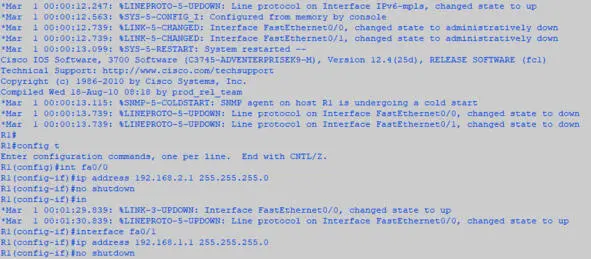

Рисунок 26 – Настройка интерфейсов маршрутизатора. Скриншот сделан в PuTTY, подключенный к виртуальной машине, работающей в GNS3

Те же самые настройки сделаем и для остальных маршрутизаторов в нашей сети. Вдобавок назначим имя устройству и совершим проверку соединения с маршрутизатором Admin путем использования команды ping. Приведем пример настройки маршрутизатора Technical (рисунок 27):

R2#config t

R2 (config) #int fa0/0

R2 (config-if) #ip address 192.168.2.2 255.255.255.0

R2 (config-if) #no shutdown

R2 (config-if) #exit

R2 (config) #hostname Technical

Technical (config) #exit

Technical#ping 192.168.2.1

Аналогичные действия совершаем с маршрутизатором Developer (рисунок 28).

R3#config t

R3 (config) #int fa0/1

R3 (config-if) #ip address 192.168.1.2 255.255.255.0

R3 (config-if) #no shutdown

R3 (config-if) #do ping 192.168.1.1

R3 (config-if) #exit

R3 (config) #hostname Developer

Не забываем сохранить введенные настройки в энергонезависимую память маршрутизатора:

Developer (config) #exit

Developer#copy running-config startup-config

Рисунок 27 – Настройка интерфейсов маршрутизатора Techical и проверка соединения с соседний маршрутизатором. Скриншот сделан в PuTTY, подключенный к виртуальной машине, работающей в GNS3

Рисунок 28 – Настройка интерфейсов маршрутизатора Developer, проверка соединения с соседний маршрутизатором, изменение имени устройства и сохранение текущей конфигурации в энергонезависимой памяти

Обратите внимание, что команда ping выполняется совместно с командой do. Дело в том, что если на устройстве работает операционная система Cisco IOS 12.2 (8) или выше, вы имеете возможность использовать команду do для запуска привилегированных команд из режима конфигурации.

Добавим дополнительный маршрутизатор в нашу сеть. Так как в стандартном маршрутизаторе уже не хватает интерфейсов, добавим новый с помощью настроек (рисунок 29).
