Игорь Кожин - Эмуляторы и симуляторы сетей ЭВМ. Для студентов технических специальностей

Router# configure terminal

Router (config) # line vty 0 15

Router (config-line) # password cisco

Router (config-line) # login

При открытии файла конфигурации на устройстве все пароли, которые настроены, будут показаны открыто как есть. Команда service password-encryptionдает программному обеспечению IOS указание зашифровать пароли, секреты CHAP и другие, аналогичные данные, которые хранятся в файле конфигурации.

Router# configure terminal

Router (config) # service password-encryption

В набор команд Cisco IOS входит команда, позволяющая настроить сообщение, которое будут видеть все, кто входит в систему. Это сообщение называется сообщением дня или баннером MOTD( Message of the Day). Установить текст баннера можно при помощи команды banner motd

Router# configure terminal

Router (config) # banner motd #Ваше сообщение для# 1 1 Вместо # можно использовать любой другой знак, который не используется в сообщении. IOS сама поймет, где обозначено само сообщение

Все настройки, которые были произведены на устройстве, будут сохранены в оперативной памяти (ОЗУ). Чтобы посмотреть файл конфигурации, требуется ввести команду show running-config. Обратите внимание, что после выключения устройства настройки не будут сохранены.

Router# show running-config

Сохранение текущего файла конфигурации возможно с помощью команды copy running-config startup-config. Это позволит перезаписать конфигурацию, которая будет загружаться при включении устройства. Данный файл будет храниться в энергонезависимой памяти (NVRAM).

Router# copy running-config startup-config

Просмотр сохраненной конфигурации осуществляется с помощью команды show startup-config

Router# show startup-config

Для очистки загрузочной информации используется команда erase startup-config. Для перезагрузки устройства используется команда reload

Router# erase startup-config

Router# reload

Пример базовой настройке приведен на рисунке 1

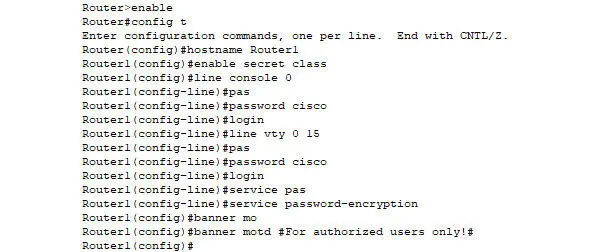

Рисунок 1 – Пример базовых настроек в Cisco IOS. Скриншот сделан в Cisco Packet Tracer

После скачивания с сайта запускаем файл с расширением. exe, имеющий имя « GNS3—2.1.11-all-in-one » и следуем по всем шагам установки, оставляя параметры по умолчанию. Во время установки будут загружены необходимые драйвера для работы с сетевыми пакетами и дополнительные программы. В их состав входит WireShark. Предупреждаем, что полная установка настройка GNS3 занимает достаточно продолжительное время, по сравнению с Cisco Packet Tracer. По этой причине функционал последней мы подробно рассматривать не будем. Отдельные элементы программы Cisco Packet Tracer будут рассмотрены в пятой главе «Cisco IOS».

Итак, после окончания процесса установки запускаем GNS3. Для удобства можете выбрать стандартные директории для образов операционных систем и проектов, там они будут храниться.

Приступим к настройке. Перейдем в окно настроек Edit – Preferences… (рисунок 2 – 4) и загрузим образы операционных систем для маршрутизаторов.

Рисунок 2 – Выбор стандартных директорий

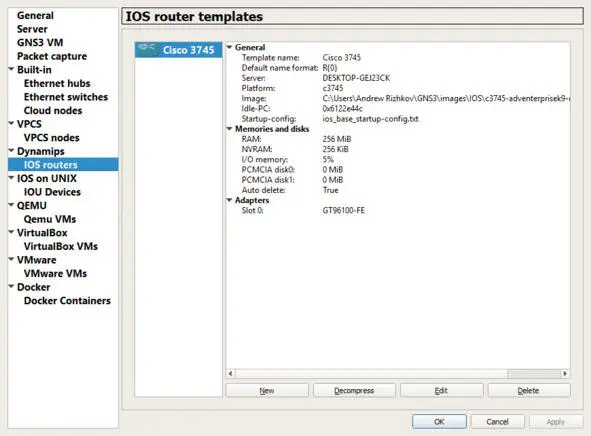

Рисунок 3 – Список установленных Cisco ISO. Для добавления нового образа требуется нажать на кнопку New

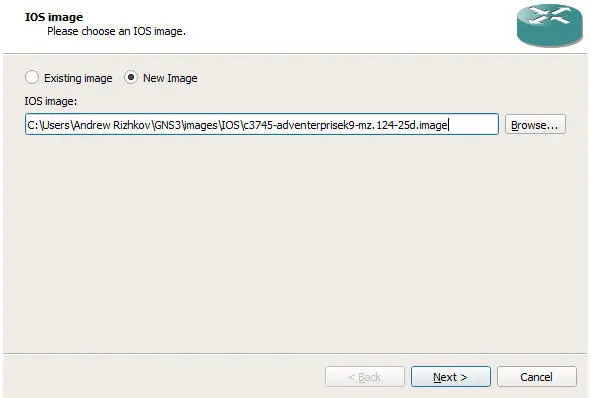

Рисунок 4 – Добавление новых образов

Далее пишем название маршрутизатора и платформы (рисунок 5), выставляем оперативную память (рисунок 6), которая выделяется для него. Можно оставить значение по умолчанию, а можно добавить дополнительную память при условии, что хост достаточно мощный. Следующим шагом (рисунок 7) выставляем нужные сетевые адаптеры. Данные значение оставляем по умолчанию. Idle-PC (рисунок 8) оставим как есть. Позже поговорим о ней поподробнее. При завершении настроек мы увидим новое устройство в списке (рисунок 9).

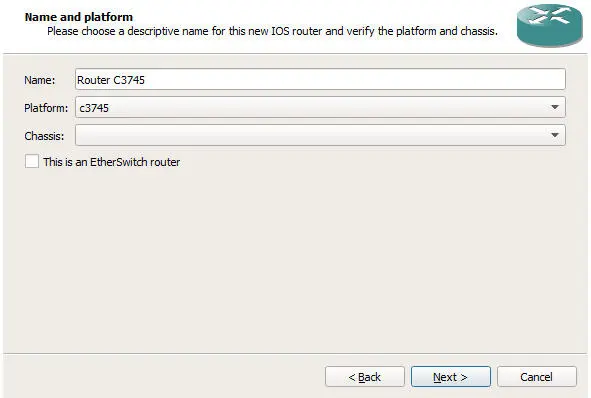

Рисунок 5 – Добавление названия для образа и выбор устройстсва, которое будет эмулироваться

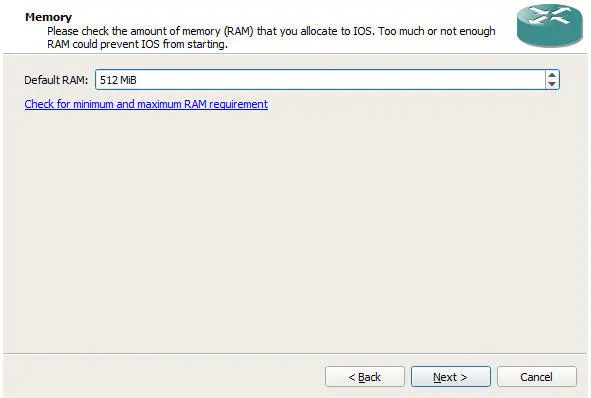

Рисунок 6 – Выделение оперативной памяти
