3. Не следует оставлять открытыми банки с реактивами.

4. Пролитые или рассыпанные реактивы нужно немедленно удалить со стола с помощью тряпки и промыть поверхность водой.

Цель работы:ознакомиться с устройством микроскопа и правилами работы в лаборатории ботаники.

Задачи:

1. Ознакомиться с правилами по технике безопасности при работе в ботанической лаборатории.

2. Изучить устройство микроскопа и порядок работы на нем.

3. Освоить методики изготовления препаратов.

Микроскоппредставляет собой оптико-механический прибор, позволяющий получать сильно увеличенное изображение рассматриваемого предмета, размеры которого лежат за пределами разрешающей способности невооруженного глаза. В микроскопе можно выделить следующие части: оптическую систему – главную часть микроскопа, осветительное устройство и механическую систему.

Механическая часть состоит из подставки , тубусодержателя, тубуса, предметного столика, револьвера, макро- и микрометренных винтов , служащих для наведения на резкость (рис. 1).

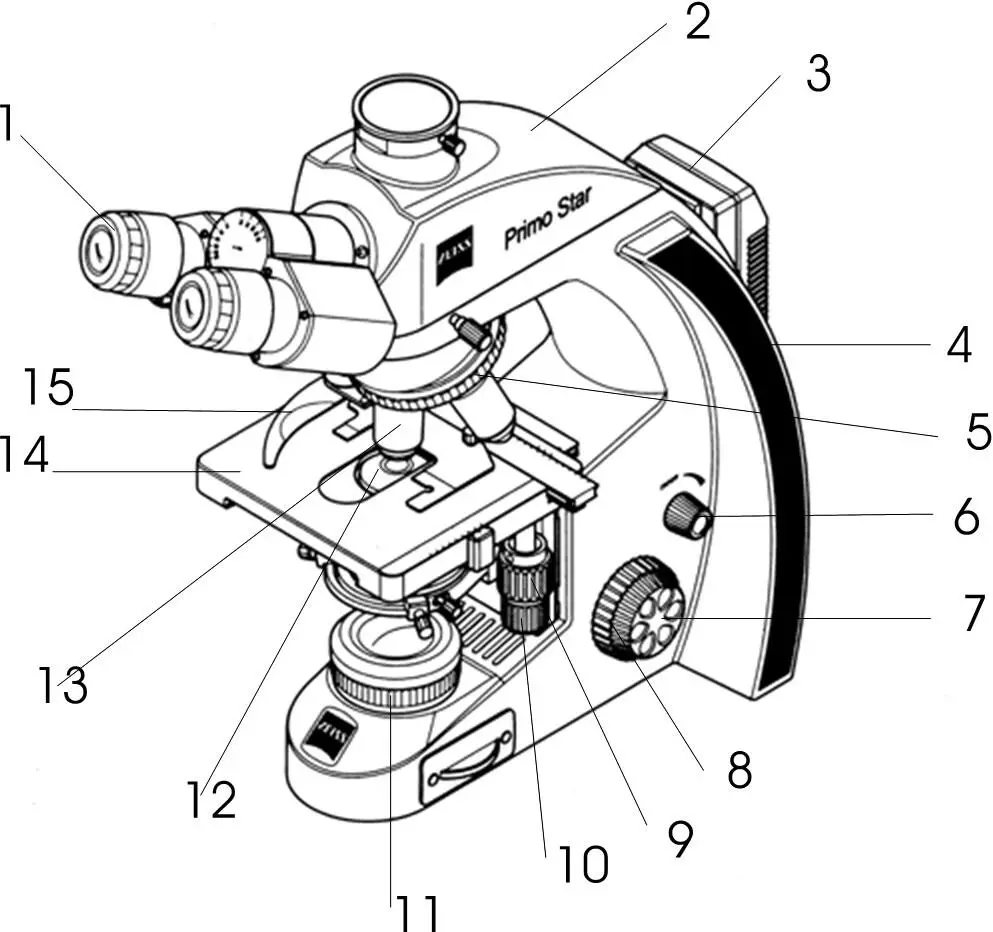

Рис. 1. Строение микроскопа: 1 – окуляр; 2 – тубус;

3 – сетевой блок; 4 – тубусодержатель; 5 – револьвер для объективов; 6 – поворотная ручка для включения и выключения и для регулировки интенсивности освещения; 7 – микровинт для точной настройки; 8 – макровинт для грубой настройки; 9 – ручка для перемещения предметного столика в направлении Х ; 10 – ручка для перемещения предметного столика в направлении Y ; 11 – осветитель; 12 – конденсор; 13 – объектив; 14 – предметный столик; 15 – пружинный рычаг объектодержателя

К осветительному устройству, предназначенному для направления света на препарат, установки оптимального освещения объекта и регулировки силы освещения, относятся встроенная лампа, конденсор, диафрагма и матовые стекла. У некоторых микроскопов вместо встроенного осветителя имеется зеркало , а осветитель ставится отдельно.

К оптической системе микроскопа принадлежат объективы и окуляр . Объектив дает сильно увеличенное, действительное, обратное изображение изучаемого объекта. Он состоит из системы линз, заключенных в металлическую оправу. Самая главная – наружная ( фронтальная ) линза, от фокусного расстояния которой зависит увеличение объектива. Обычно на револьвере находятся несколько объективов с различным увеличением (4×, 10×, 40×, 100×). От увеличения объектива зависят еще две его характеристики : рабочее расстояние , т. е. расстояние от фронтальной линзы до плоскости препарата, и площадь поля зрения . Чем больше увеличение объектива, тем меньше его рабочее расстояние и ýже поле зрения.

Окуляр служит для рассмотрения изображения объекта, даваемого объективом, т. е. выполняет роль лупы. Он состоит из 2–3 линз и дает дополнительное увеличение объекта, значение которого указано на его оправе. Общее увеличение микроскопа складывается из произведения увеличения объектива и окуляра.

Отчетливость получаемого изображения определяется разрешающей способностью микроскопа , которая зависит от длины волны используемого света и числовой апертуры оптической системы микроскопа (ее значение указано на оправе объектива). Чем больше значение числовой апертуры, тем выше разрешающая способность. Повысить разрешающую способность микроскопа можно, увеличив показатель преломления среды, граничащей с линзой. Для этого между фронтальной линзой объектива и исследуемым объектом помещают каплю жидкости с высоким значением показателя преломления, например каплю воды ( n = 1,3), глицерина ( n = 1,4) или кедрового масла ( n = 1,5). Для каждой указанной жидкости существуют специальные объективы, которые называются иммерсионными .

Порядок работы с микроскопом

(настройка микроскопа с встроенным осветителем)

1. Расчехлить микроскоп и поставить в удобное для работы положение. С правой стороны должны находиться необходимые предметы (предметные и покровные стекла, реактивы, препаровальные иглы, альбом для зарисовок).

2. Включить осветитель.

3. Установить объектив малого увеличения (4Ч с красной полосой).

4. Положить препарат на предметный столик микроскопа, закрепив его рычагом объектодержателя. Положение препарата относительно объектива отрегулировать с помощью ручек перемещения предметного столика.
