4. Вводим серийный номер продукта – системы Secret Net 5.0 (рис. 4).

Рисунок 4 – Окно автозапуска

5. Для продолжения установки нажимаем кнопку «Далее». На экране появится диалог «Папка назначения» (рис. 5).

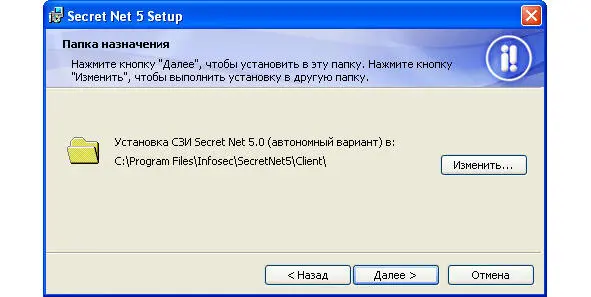

Рисунок 5 – Диалог «Папка назначения»

6. Оставляем заданную по умолчанию папку установки программного обеспечения и нажимаем кнопку «Далее». На экране появится диалог «Дополнительные параметры» (рис. 6).

Рисунок 6 – Диалог «Дополнительные параметры»

7. При установке на ОС Windows 2000/ХР нужно определить необходимость замены установленных по умолчанию прав доступа пользователей к основным ресурсам компьютера. Сохраняем отметку в поле «выполнить расстановку прав доступа на файлы, каталоги и ключи реестра».

8. Для продолжения установки нажимаем кнопку «Далее». На экране появится диалог «Готова к установке программы».

9. Нажимаем кнопку «Установить» (рис. 7).

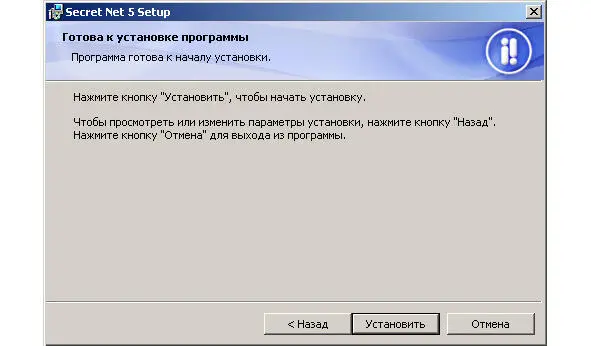

Рисунок 7 – Диалог «Готова к установке программы»

9. После установки необходимо выполнить настройку дополнительных компонентов. Нажимаем кнопку «Далее» (рис. 8) и настраиваем дополнительные компоненты (рис. 9—11).

Рисунок 8 – Диалог «Окончательная установка программы»

Рисунок 9 – Окно «Управление СЗИ»

Рисунок 10 – Окно «Управление СЗИ»

Рисунок 11 – Окно «Управление СЗИ»

10. После настроек программа установки завершена. Нажимаем кнопку «Готово» и перезагружаем компьютер (рис. 12).

Рисунок 12 – Диалог «Программа установки завершена»

Установка Secret Net Touch Memory Card

1. После установки ПО СЗИ Secret Net 5.0 выключаем компьютер и подготавливаем плату к инициализации. Этап подготовки платы состоит из следующих действий:

– снимаем перемычку, установленную на разъеме J0 платы;

– выбираем свободный слот шины PCI и аккуратно вставляем в него плату;

– подключаем считыватель iButton к внешнему разъему TM платы;

– закрываем корпус системного блока.

2. Выполняем инициализацию комплекса:

– включаем питание компьютера;

– на экране появится сообщение об успешной инициализации платы;

– выключаем питание компьютера.

3. Переводим плату в рабочий режим:

– вскрываем корпус системного блока;

– отсоединяем считыватель iButton;

– аккуратно извлекаем плату комплекса из системной шины PCI;

– устанавливаем перемычку на разъем J0 платы;

– подключаем интерфейсный кабель, обеспечивающий работу механизма сторожевого таймера (схема подключения представлена на рис. 13);

– аккуратно вставляем плату в разъем системной шины PCI и закрепляем планку крепления платы крепежным винтом;

– подключаем к плате считыватель iButton;

– закрываем корпус системного блока;

– включаем питание компьютера.

Рисунок 13 – Схема подключения платы SN TM Card

Все параметры механизмов защиты Secret Net 5.0 в зависимости от места их хранения в системе и способа доступа к ним можно разделить на следующие группы:

– параметры объектов групповой политики;

– параметры пользователей;

– атрибуты ресурсов;

– параметры механизмов контроля целостности (КЦ) и замкнутой программной среды (ЗПС).
