Специфическая пространственная структура кристаллов перовскита дает им массу необычных свойств. Наиболее значимой зоной использования перовскитных материалов сейчас считается солнечная энергетика. Причины просты: КПД таких материалов к 2020 году взлетел до 25,2 %– и это для однослойных фотоэлементов. Лучшие серийные кремниевые солнечные батареи имеют КПД в те же 25%. Тут перовскиты догнали своего основного конкурента. Есть у перовскитов здесь и преимущество, недоступное обычным кремниевым панелям: слегка изменяя состав слоев такого материала, можно сдвинуть ширину его запрещенной зоны—такого значения энергии электрона, которой он в данном материале иметь не может. За счет этого такие слегка отличающиеся друг от друга перовскиты будут чувствительны к несколько разным длинам световых волн. Считается, что перовскитная пленка толщиной всего в 500 нанометров может содержать достаточно слоев, чтобы эффективно генерировать электричество сразу от всех участков видимого диапазона. Поэтому на их основе легко создать двух- и более многослойные материалы с КПД выше, чем у кремния.

Другая положительная особенность перовскитных фотоэлементов: их можно получить простым осаждением из раствора, примерно, как печатаемые буквы в струйном принтере. Это большой плюс на фоне кремниевых батарей, требующих сверхчистого кремния, вакуумных камер и очень непростого процесса его осаждения на подложку.

Наряду с такими очевидными достоинствами типичные перовскитные фотоэлементы имеют и серьезные недостатки. Самый популярный в перовскитной фотовольтаике тип соединений – йодид свинца-метиламмония с общей формулой CH 3NH 3PbX 3, где X, как правило, йод или бром/хлор. При контакте такого соединения с водой и кислородом, а также при периодическом нагреве, оно может быть химически нестабильным и быстро деградировать с разрушением своей структуры. Для ее стабильности опасен и остаточный слой йодида свинца, остающийся рядом с конечными кристаллами перовскита после окончания процесса его получения (цикла осаждения). Единственное, что в настоящий момент не позволяет запустить перовскитные панели, рис. 2.8, в промышленное производство–это сравнительно невысокие показатели устойчивости к перегреву и восприимчивости ультрафиолетового излучения материалов с так называемой перовскитной структурой, причем материалы эти были представлены в различных модификациях – от нанопленок до нанонитей.

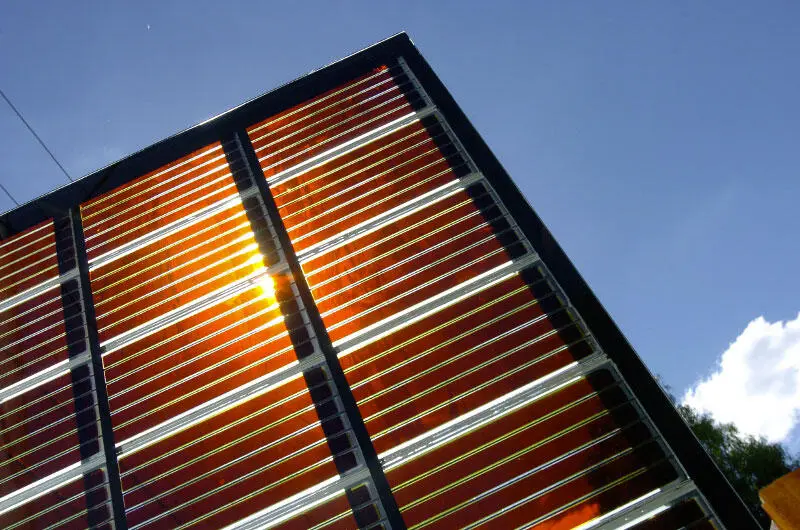

Рис. 2.8. Солнечная перовскитная панель

В Калифорнийском университете в Дэвисе под руководством профессора Д. Мандея проводятся работы по созданию нового типа солнечного элемента, который потенциально может работать круглосуточно. При благоприятном завершении работ будет создана интересная возможность сбалансировать энергосистему в течение цикла день-ночь. В настоящее время создана терморадиационная ячейка, которая генерирует электрический ток, поскольку излучает инфракрасный свет (тепло) в направлении холода ночного неба. Обычная солнечная панель генерирует энергию, поглощая солнечный свет, что и вызывает появление напряжения в устройстве. В новом устройстве свет будет не поглощаться, а излучаться, но при этом все равно будет происходить генерация энергии», поясняют авторы. Согласно подсчетам исследователей, солнечные «фермы» могут производить до 50 Вт электроэнергии на квадратный метр в идеальных условиях.

Учёные из Государственной лаборатории Айдахо близки к завершению работ над своей новой разработкой – сверхтонкой солнечной панелью, которая значительно ниже по себестоимости за счёт использования гибких материалов и сможет получать солнечную энергию после захода солнца. Технология включает в себя встроенные квадратные спирали из токопроводящего металла на пластмассовом листе. Эти спирали можно назвать «наноантеннами», так как их диаметр составляет всего 1/25 толщины человеческого волоса. Наноантенны могут получать энергию, как от солнечного света, так и от тепла, выделяемого землёй, поэтому они намного будут более эффективны и потенциально более широко применимы, чем традиционные солнечные элементы.

Вплоть до середины 80-х годов XX века преобразование солнечной энергии в электрическую в фотоэлементах как на основе арсенида галлия, так и кремния (AlGaAs – GaAs), осуществлялось при помощи простых технологий и простых структур. Затем была решена такая технологическая проблема, как создание широкозонных окон AlGaAs толщиной, которая может сравниться с толщиной наноразмерных активных зон в гетеролазерах, что и дало возможность создать каскадные солнечные элементы.
