Марк Монмонье - Все географические карты лгут

Большинство карт значительно меньше той реальности, которую они представляют, их масштабы как раз и говорят, насколько они меньше этой реальности. Масштаб карты может выражаться тремя способами: в виде числового соотношения, словесно (коротким предложением) или графически. На рис. 1.2 представлены типичные способы выражения масштабов карт.

Числовое соотношение показывает, какой отрезок расстояния на местности представлен в конкретной единице измерения на карте. Единицы измерения должны быть одинаковыми. Таким образом, соотношение 1:10 000 говорит нам о том, что линия в один дюйм на карте представляет отрезок дороги в 10 000 дюймов; один сантиметр на карте – 10 000 сантиметров, а один фут на карте – 10 000 футов в действительности. Пока единица измерения остается единой, ее не следует даже называть: числовой масштаб – это масштаб без названия единицы. По установленному правилу, 1 в числовом показателе масштаба всегда располагается слева.

На некоторых картах числовое соотношение указывается в виде дроби, но оно всегда имеет одно и то же значение. Используют ли составители карты выражение масштаба в виде 1:24 000 или 1/24 000 – это исключительно дело их вкуса.

Показатели масштабов в виде дроби облегчают для пользователя их сравнение. Масштаб 1/10 000 (или 1:10 000) крупнее, чем масштаб 1/250 000 (или 1:250 000), поскольку доля 1/10 000 больше, чем доля 1/250 000.

Следует помнить, что меньшие дроби имеют бо́льший знаменатель, а большие дроби – меньший, то есть ½ пирога больше ¼. Как правило, так называемые крупномасштабные карты имеют масштабы от 1:24 000 и больше; в то время как мелкомасштабные имеют масштабы 1:500 000 и меньше. Однако эти различия достаточно условны. В архитектурном бюро какого-либо города, где наименьший используемый масштаб равен 1:50 000, мелкомасштабными могут быть карты 1:24 000 и меньше, а крупномасштабными – карты с масштабом 1:4800 и больше [2] В России принято называть карты с масштабом 1:5000 и крупнее планами, а крупномасштабными картами считаются имеющие масштаб от 1:10 000 до 1:200 000. См.: Берлянт А. М. Картография. Учебник для вузов. М.: Аспект Пресс, 2002. С. 11. .

Обычно крупномасштабные карты более детальны, чем мелкомасштабные. Представьте себе две карты – одна с масштабом 1:10 000, а другая – 1:10 000 000. Линия длиной в один дюйм представляет на первой из них 10 000 дюймов на местности, то есть 833 1/3 фута, или примерно 260 м. В этом масштабе квадрат со стороной 1 дюйм представляет площадь около 65 000 кв. м, или 6,5 га. По сравнению с этим отрезок в 1 дюйм (2,5 см) на карте с масштабом 1:10 000 000 представит расстояние на местности около 250 км, а квадрат со стороной в 1 дюйм – площадь 64,5 кв. км, или 6,45 млн га. Как следует из этого примера, один квадратный дюйм на крупномасштабной карте может показать местность гораздо более детально, чем такой же дюйм на карте мелкомасштабной. Разумеется, составителям карт все равно придется отказаться от каких-то деталей, однако в их выборе картограф, создающий карту масштабом 1:1 000 000 будет гораздо более ограничен, чем его коллега, работающий над картой масштаба 1:10 000. Если к картам подходить с той точки зрения, что все они неизбежно содержат «извинительные» (белые) искажения окружающей действительности, то следует признать, что мелкомасштабные карты значительно менее правдивы, чем их крупномасштабные варианты [3] Более точно было бы назвать мелкомасштабные карты менее подробными. .

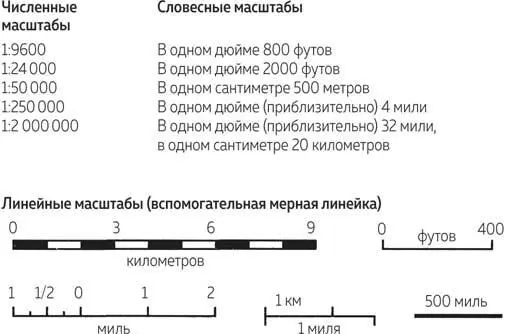

Рис. 2.1. Виды масштабов карт

Словесные масштабы типа «в одном дюйме содержится одна миля» обозначают соотношение единиц, удобных для использования на карте, к тем единицам, которые обычно используются для измерения расстояний на местности. Большинству пользователей простая словесная характеристика карты значительно понятнее, чем соответствующее числовое соотношение, например 1:63 360 или близкое к нему 1:62 500. Британские пользователи привыкли давать картам соответствующие численные прилагательные, которые указывают на их масштаб, например «одномильная» или «четырехмильная» карты (последняя примерно соответствует численному масштабу 1:250 000).

Иногда английские картографы вместо слова «содержит» используют слово «равняется». Хотя формально этот глагол в данном контексте звучит абсурдно, понимать его следует как более короткую форму словосочетания «эквивалентен расстоянию на карте». Однако скептики часто предупреждают о возможности возникновения картографического искушения, поскольку фраза «один дюйм равен одной миле» не только лишает пользователя необходимости помнить, что карта представляет собой лишь символическую модель, но и содержит ложное указание на то, что нанесенный на карту рисунок и есть сама действительность. Как показывается в последующих главах, такое заблуждение может быть очень опасным.
