Dr.-Ing. W. Garber - Рекомендации по проектированию безопасных установок для сушки угля. Оборудование. Примеры. Анализ ошибок

Угольная пыль, взвихренная в воздухе, представляет взрывоопасную смесь. Взрываемость угольной пылевоздушной смеси зависит от марки угля, выхода летучих веществ, крупности угольной пыли, концентрации пыли в воздухе, наличия кислорода в смеси, температуры воспламенения.

Для возникновения взрыва в воздухе (газах) должна существовать определенная концентрация горючей пыли, которая поддерживает возникновение и распространение взрыва. Физико-химические свойства угля могут меняться в широких пределах, поэтому и нижний концентрационный предел взрывчатости пыли различных марок угля находится в широком диапазоне.

За нижний предел взрывчатости взвешенной угольной пыли принимается минимальная концентрация пыли (г/м 3) в пылевоздушной смеси, при которой она способна воспламеняться от внешнего источника тепловой энергии и распространять горение по всему запыленному объему.

Рис 5. Результаты [4] теоретического расчета взрывчатой концентрации угольной пыли от выхода летучих: 1- Нижний концентрационный предел взрываемости. 2 – Верхний концентрационный предел взрываемости

Эксперименты показали, что большая часть пыли углей начинает взрываться при концентрации в воздухе 10—50 г/м 3 [2]. В [3] утверждается, что угольная пыль с выходом летучих веществ 16% взрывается при концентрации 125 г/м 3, а при выходе летучих 25% достаточно 100 г/м 3.

Таблица 3. Теоретический нижний концентрационный предел взрываемости угольной пыли (г/м 3) в зависимости от выхода летучих и доли объема, заполненного взрывоопасной концентрацией выделившихся газов [4]

Результаты расчетов [4], приведенные на Рис 5 и в Таблице 3, показывают, что экспериментальным данным соответствуют условия, при которых выделившиеся горючие газы заполняют 40—60% объема, занимаемого взвешенной угольной пылью. Распространение пламени происходит не непрерывно, а дискретно за счет самовоспламенения горючих газов вокруг пылинок при передаче теплового излучения от ранее воспламенившихся частиц.

Нижний концентрационный предел взрывчатости угольной пыли будет также зависеть от размера угольных частиц. С увеличение размера частиц будет снижаться доля выделившегося горючего газа за счет неполного прогрева угля, что приведет к увеличению нижнего концентрационного предела взрывчатости пыли.

При образовании опасной концентрации горючей пыли в воздухе причиной взрыва может быть любой источник воспламенения, создающий необходимую температуру в течение определенного периода времени. В большинстве случаев во взрыве участвует ранее отложившаяся пыль.

Таблица 4. Теоретические верхние пределы взрывоопасной концентрации угольной пыли (г/м 3) при различных условиях [4]

О верхнем концентрационном пределе взрывчатости угольной пыли имеются противоречивые данные. Например, в [9] утверждается, что верхний предел взрывчатости угольной пыли составляет 300—400 г/м 3. Однако в [2, 3] утверждается, что верхний предел взрывчатости угольной пыли достигает 2000—3000 г/м 3. Приведенные на рис. 5 теоретические значения верхнего предела взрывчатости существенно меньше.

Имеется ли взрывоопасная пыль при сушке мелких угольных концентратов?

Наиболее взрывоопасной является угольная пыль крупностью 0,07—0,1 мм. Более тонкая пыль менее опасна, так как имеет огромную удельную поверхность, которая окисляется в воздухе до начала наступления взрыва, а частично окисленная пыль не может создать сильного взрыва.

Таблица 5 показывает, что доля наиболее взрывоопасной пыли в высушенном угольном концентрате составляет не менее 40%. От этой мелкой пыли могут загореться более крупные частицы, а также кусковой уголь.

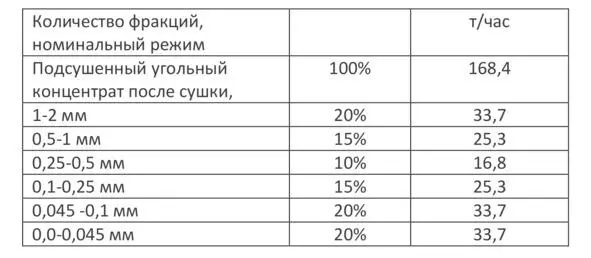

Таблица 5. Пример. Содержание топливной угольной пыли в сухой газоочистке за сушильной установкой. Гранулометрический состав угольного концентрата после сушки
