Эти данные можно использовать для выделения контуров, обслуживающих именно наиболее ресурсопотребляющие потоки и начинать работу именно с них.

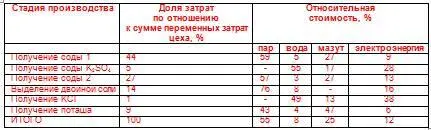

Распределение переменной части технологических затрат на переработку содопоташных растворов показано в табл.1.

Табл. 1. Распределение переменной части технологических затрат

Затраты на пар – основные. Пар и ближе к технологии, чем вода и мазут. При этом все сосредоточено вокруг производства соды. Очень хорошо. Можно будет поискать специализированные решения из прошлого опыта проектирования.

9. Уровень автоматизации как часть ТЭП.

Уровень автоматизации достигает 75–76%, в т.ч. основных процессов (кальцинация, дистилляция) – 90–95%, уровень механизации в основных цехах достигает 71–72%.

Отрасль уже хорошо знакома с автоматизацией. Это важно. Более будет понятно, когда будем говорить о протоколах, нечувствительности, диагностике и пр. Это уже наша сфера и посмотрим на нее попристальнее.

Особенности систем автоматизации и регулирования содового производства

Производство соды относится к сложным объектам химической промышленности, эффективность работы которых может быть повышена путем установки эффективных автоматических регулирующих исполнительных устройств в АСУ ТП.

Характерными особенностями содового производства являются непрерывность и крупнотоннажность технологических процессов, значительное количество основных и вспомогательных отделений, отличающихся сильной взаимозависимостью. На каждое из них воздействует большое число разнородных возмущений. Характеристики самих технологических аппаратов являются нестационарными как по статическим, так и динамическим характеристикам, что требует постоянной корректировки технологических режимов и большего внимания к динамическому регулированию. Особенно важно отметить, самой характерной средой содового производства являются агрессивные, кристаллизующиеся и абразивные среды. В схемах работы имеются рециклы, связывающие режимы основных отделений, поэтому нарушение режима в одном из них приводит к нарушению нормального хода всего производства.

С точки зрения контуров регулирования и управления содовые производства имеют следующие особенности:

– Последовательная технологическая структура, при которой выход из строя или даже временная разгрузка одной из стадий приводит к резкому изменению работы всего агрегата.

– Значительное число параллельно включенных аппаратов в основных отделениях – абсорбции, фильтрации, дистилляции и карбонизации. Например, отделение карбонизации типового многоэлементного завода содержит три серии карбонизационных колонн. В свою очередь каждая серия состоит из 4 или 5 карбонизационных колонн, одна из которых работает в режиме предкарбонизации.

– Отсутствие промежуточных емкостей и жесткие связи между отдельными стадиями.

– Достаточно большие мощности агрегатов, определяющие необходимость длительного цикла непрерывной работы.

– Большое число точек контроля параметров технологического процесса, составляющее часто до 1000 позиций.

– Жесткие требования к качеству регулирования, поскольку нарушение технологического режима распространяются на смежные отделения и в конечном итоге могут приводить к нарушению режима производства в целом или значительным потерям.

1.1. Особенности производства кальцинированной соды.

Производство кальцинированной соды состоит из следующих этапов:

– абсорбции и очистки рассола

– карбонизации

– фильтрации

– кальцинации

– дистилляции

– гашения

– обжига.

Перейдем к клапанам.

Регулирующие клапаны для основного оборудования содового производства.

ИЗВЕСТКОВЫЕ ПЕЧИ

Состав исходных продуктов:

Мел CaCO3, на сухое вещество не менее 96%

SiO2 и нерастворимые в HCl примеси не более 2%

Топливо – кокс не более 82%

Зольность -10,5%

влага – 5%

Летучие – 2,0

Сера 0,5%

Известковые печи

Температура в кожухе – не выше 70оС

Давление – 200–350 мм вод ст.

Вверху печи – 2–10.

Печной газ

Температура – не выше 150оС

Содержание на абсолютно сухой газ

СО2 -33–35%

О2 0,5–1,5%

СО 0,5–2,0%

Пыли г\м3, не более 2,0

Газ после электрофильтра

Температура, оС:

– На входе 30–35

– На выходе 20–25

Разрежение, кПа (70–100)
