6. Фильтрация отделение гидрокарбоната натрия на фильтрах и отсос воздуха вакуум насосами.

7. Кальцинация: обезвоживание и разложение гидрокарбоната натрия в содовых печах, охлаждение и очистка диоксида углерода после содовых печей.

8. Регенерация аммиака (дистилляция) предварительный подогрев и диссоциация содержащихся в фильтровой жидкости карбонатов и гидрокарбонатов аммония в конденсаторе и теплообменнике дистилляции, смешение и взаимодействие нагретой жидкости с известковой суспензией в смесителе и отгонка аммиака.

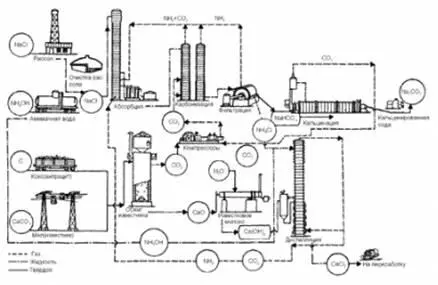

Рис. 1. Технологическая схема производства кальцинированной соды

Что ж, специализация по химии в полном объеме. Нас ждет масса регулирующих и отсечных клапанов, способных работать в полупериодическом режиме и кристаллизующихся средах…

Технико-экономические показатели процесса получения соды.

Экономические показатели производства кальцинированной соды характеризуются следующими данными (данные по литературным источникам):

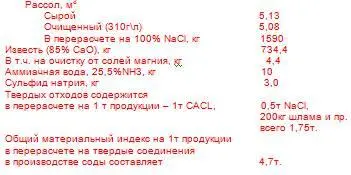

1. На 1 т продукта расходуется:

Начнем считать. В первую очередь по массовым технологическим потокам. Выделим, что в своем большинстве среда – рассольная и с наличием извести, а также наверняка и с абразивными шламами.

2. Энергетические затраты.

Как следует из описания – самый дорогой процесс – кальцинация. Здесь и будут лежать источники окупаемости клапанов и энергосбережения.

3. Фондоемкость производства соды

Надежда на энергетику не оправдается. Затраты не велики. Основная эффективность будет лежать в собственно регулировании параметров технологического процесса.

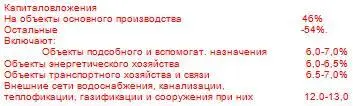

4. Сумма капитальных затрат по объектам основного производственного назначения распределяется следующим образом:

Основные капитальные затраты также лежат в собственно технологических линиях, а не вспомогательных, добычных или транспортных процессах. На таких предприятиях Технологи «правят бал».

5. Структура себестоимости соды кальцинированной характеризуется следующими данными, %:

Примерно также распределится и эффективность от работы арматурного хозяйства в целом. С учетом того, что "технология превыше всего", то задачей для арматуры будет не снижение расходов на содержание и ТО, а на снижение потерь в технологии (графа «сырье и материалы»).

6. Общая сумма затрат на 1 т соды распределяется по стадиям производства следующим образом, %:

Основные процессы – адсорбция, карбонизация, дистилляция и кальцинация занимают все эксплуатационные затраты на производство. И еще раз мы правы в том, что основное внимание при подготовке предложения нужно будет направлять на технологические эффекты и сверхэффекты.

7. Использование тепла в основных отделениях производства соды составляет в долях от общего теплопотребления, %

Если отдельно заняться клапанами для обеспечения подачи технологического пара и газа, то нас ждут обжиговые печи, кальцинация и регенерация аммиака и диоксида углерода. Остальные не интересны. Хотя в последнее время и охлаждающей водой можно заниматься, особенно там, где переводят охлаждение на испарительное охлаждение. Экономия воды – в 40 раз!

8. Определение технико-экономических показателей (ТЭП) в содопоташном производстве.

Выделяются до 100 технико-экономических показателей. Выделим наиболее существенные. Сопоставление отдельных видов технологических затрат для различных аппаратов показало, что при выпаривании стоимость пара составляет 81–87% от суммы технологических затрат на переработку растворов; при сушке 81–87% затрат приходится на долю мазута, при вакуум кристаллизации основной статьей расхода является стоимость воды (71–76%).
