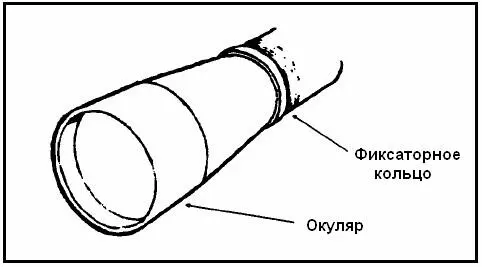

Рис. 2-19. Регулировка окуляра.

Внимание!

1. Плотно прикрепите базу кронштейна к винтовке. Слабое крепление кронштейна может привести к отрыву прицела во время стрельбы и ранению стрелка.

2. Выбор оптимального удаления глаза от окуляра, равного 50-75 ММ, позволит избежать удара прицелом по лицу во время отдачи.

b. Установка прицела M3A. Кронштейн прицела М3А состоит из опорной плиты (базы) с четырьмя крепежными винтами, пары крепежных колец (хомутов), разделенных на верхнюю и нижнюю половины, с восемью винтами, и пары крепежных болтов с гайками (рис. 2-20). База кронштейна устанавливается с помощью четырех крепежных винтов, завинчивающихся в верхнюю часть ствольной коробки. Винты не должны выглядывать внутри ствольной коробки, чтобы не нарушать работу затвора. После установки базы устанавливаются хомуты.

ПРИМЕЧАНИЕ: База прицела М3А имеет две пары пазов для установки хомутов. Снайпер должен выбрать ту из них, которая обеспечит необходимое удаление глаза от окуляра (расстояние от глаза до входного зрачка прицела). Среднее расстояние составляет 50-75 мм. Снайпер должен его отрегулировать для достижения полного поля зрения в прицеле.

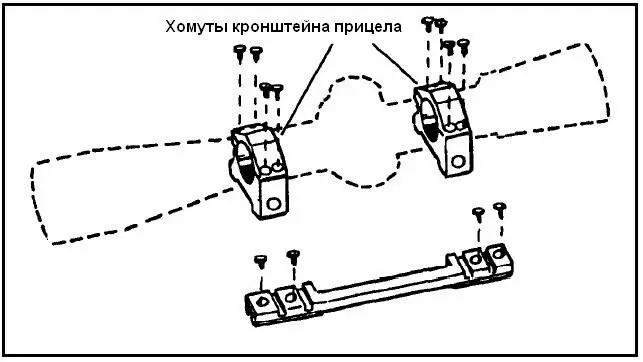

Рис. 2-20. Кронштейн прицела.

(1) Перед установкой прицела, смажьте резьбовые соединения каждой гайки крепления хомутов.

(2) Убедитесь, что достигается плавное перемещение каждой гайки крепления и выступов хомутов.

(3) Проверьте, чтобы между гайками и выступами отсутствовали заусенцы и посторонние предметы. При необходимости удалите их до установки прицела.

(4) Установите прицел и хомуты на базу.

Примечание: После выбора одной пары пазов для установки прицела, она должна использоваться постоянно, чтобы не сбивать пристрелку винтовки.

(5) Убедитесь в том, что на поверхности кронштейна нет грязи, масла или смазки.

(6) Вставьте каждый крепежный болт в выбранные пазы.

(7) Задвиньте заднее нижнее полукольцо хомута выступами на паз и затяните рукой крепежную гайку.

(8) Если положение прицела необходимо отрегулировать, освободите крепежную гайку и выровняйте крепежные болты хомутов с другими пазами базы кронштейна. Повторите процесс.

(9) Задвиньте переднее нижнее полукольцо хомута выступами на паз и затяните рукой крепежную гайку.

(10) Выставив на Т-образном динамометрическом ключе необходимый момент затяжки (65 фунтов на дюйм или 7,35 Нм), затяните им заднюю гайку крепления.

c. Уход за прицелом М3А и его сбережение. Пыль, грубое или неправильное обращение с прицелом приводит к потере точности и выходу его из строя. Если винтовка и прицел не используются, они должны храниться в футлярах, линзы прицела должны быть закрыты.

(1) Линзы. Линзы покрыты специальной пленкой из фторида магния, снижающей отражение света. Это пленка является тонкой и необходимо уделять повышенное внимание, чтобы не допустить ее повреждения.

(a) Для удаления пыли или других посторонних предметов, слегка проведите по линзам чистой щеточкой из натуральной щетины.

(b) Для удаления масла или смазки с поверхности линз, нанесите на чистую салфетку немного жидкости для очистки линз или чистого спирта. Круговыми движениями (от центра к краю) аккуратно удалите загрязнение. Затем высушите линзу чистой сухой салфеткой. В полевых условиях, если необходимые средства отсутствуют, хорошо подышите на линзу и протрите ее мягкой чистой тканью.

(2) Прицел. Прицел является хрупким инструментом, в обращении с которым необходимо соблюдать осторожность. Следующие меры позволят избежать его повреждения:

(a) Периодически проверяйте и подтягивайте все крепежные винты прицела. Всегда делайте это перед выходом на задание. Будьте внимательны, чтобы не сбить наводку прицела в горизонтальной плоскости.

(b) Не допускайте попадания на линзы масла или смазки и никогда не касайтесь их руками. Жир или пот человека могут повредить их. Закрывайте линзы крышками.

(c) Не перетягивайте маховички или установочные винты вертикальных и боковых поправок.

(d) Не оставляйте прицел на солнце, и не допускайте пропускания прямых солнечных лучей через линзы. Линзы усиливают лучи и фокусируют их в точке максимального нагрева (в фокусе), расположенной на прицельной сетке. Это может расплавить сетку и повредить прицел изнутри. Если прицел не используется, закрывайте прицел крышками и храните его в футляре.
