10. Вернуть систему снайперского оружия в установленном порядке в ремонтную мастерскую.

Изгиб затвора Винты крепления ударно спускового механизма выступают внутри ствольной коробки

11. Вернуть систему снайперского оружия в установленном порядке в ремонтную мастерскую.

Винты крепления базы прицела выступают внутри ствольной коробки

12. Вернуть систему снайперского оружия в установленном порядке в ремонтную мастерскую.

Патрон не подается в патронник

Затвор не цепляет патрон

13. Сдвинуть патрон в магазине назад до упора.

Патрон не входит в патронник

14. Открыть затвор назад до упора; извлечь патрон; правильно установить его в магазин.

Магазин установлен наоборот

15. Извлечь пружину магазина, и вставить ее с длинным подавателем.

Ослабленная или сломанная пружина магазина

16. Заменить пружину магазина.

Гильза не извлекается

Сломан отражатель

17. Вернуть систему снайперского оружия в установленном порядке в ремонтную мастерскую.

Загрязнение плунжера отражателя

18. Проверить и почистить личинку затвора; если неисправность не устраняется, вернуть систему снайперского оружия в установленном порядке в ремонтную мастерскую.

Гильза не выбрасывается

Сломан выбрасыватель

19. Вернуть систему снайперского оружия в установленном порядке в ремонтную мастерскую.

Таблица 2-1. Неисправности винтовки М24 и их устранение (продолжение).

Снайпер имеет два вида прицельных приспособлений: оптический прицел М3А и механические прицельные приспособления. Прицел М3А позволяет снайперу видеть прицельную сетку и изображение цели с одинаковой четкостью. Он может быть легко снят и установлен на винтовке с погрешностью в пристрелке не более 1/2 угловой минуты. Тем не менее, прицел должен быть постоянно установлен на винтовке. Механические прицельные приспособления используются только в качестве запасных и могут быть легко установлены на винтовке.

Оптический прицел МЗА

Оптический прицел M3A – это оптический прибор, позволяющий снайперу расширить свои возможности по наблюдению за целями в большинстве боевых ситуаций. Прицел М3А формирует увеличенное изображение цели (в зависимости от кратности прибора), относительно ее истинных размеров на той же дальности при наблюдении без прицела. Прицел М3А помогает снайперу четко распознавать цели. Увеличение возможностей по наблюдению также способствует успешному поражению целей.

Примечание: Регулировочные маховики находятся под защитными крышками.

a. Регулировки прицела M3A. На прицеле М3А снайпер проводит следующие регулировки.

(1) Регулировка фокуса. Маховичок регулировки фокуса (рис. 2-18) расположен с левой стороны корпуса прицела. Маховичок имеет два предельных положения, промаркированных знаком бесконечности и одной крупной точкой. Маховичок регулировки фокуса позволяет устанавливать изображение цели в фокусе прицела. Если цель расположена близко, маховичок устанавливается в положение вблизи крупной точки.

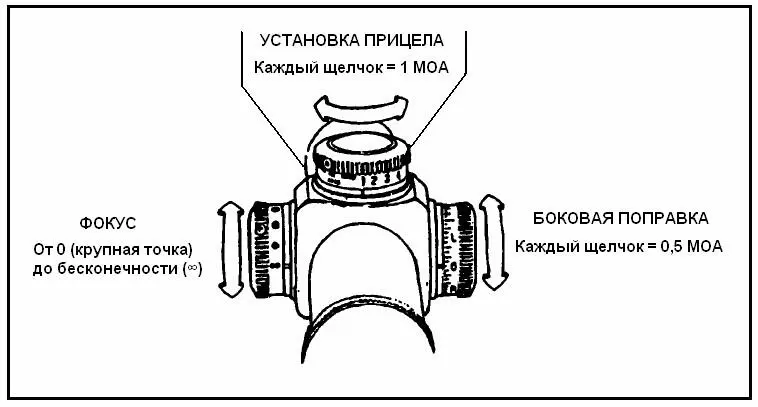

Рис. 2-18. Маловички установки прицела, регулировки фокуса и внесения боковых поправок.

Примечание: Угловая минута – это мера измерения угловых величин.

(2) Установка прицела. Маховичок установки прицела (рис. 2-18) расположен сверху корпуса прицела. На нем нанесена откалиброванная шкала, имеющая диапазон с 1 до 10. Эти деления представляют собой поправки на превышение траектории, необходимые для внесения в прицел при стрельбе на различные дальности: 1 = 100 метрам, 3 = 300 метрам, 7 = 700 метрам и т.д. Каждый щелчок моховика установки прицела соответствует 1 МОА.

(3) Поправки на ветер. Маховичок поправок на ветер (рис. 2-18) расположен с правой стороны корпуса прицела. Он используется для внесения боковых поправок. Поворот маховика в указанном на нем направлении смещает точку попадания в этом же направлении. Каждый щелчок моховика боковых поправок равен 1/2 МОА.

(4) Регулировка окуляра. Окуляр (рис. 2-19) регулируется путем поворота по или против часовой стрелки, позволяя обеспечить четкое изображение в прицеле. Регулировка должна проводиться после установки прицела на винтовку. Снайпер должен взять окуляр рукой и оттянуть его от фикса торного кольца. Не надо пытаться вначале освободить фиксаторное кольцо; оно освободиться автоматически при оттягивании окуляра (при этом не требуется никаких инструментов). Окуляр поворачивается несколько раз, чтобы его продольное перемещение составляло не менее 1/8 дюйма. Это приводит к видимому эффекту при изменении фокуса прибора. Снайпер смотрит через прицел на небо или белую стену и проверяет, чтобы прицельная сетка была видна четко и ясно. После регулировки он затягивает фиксаторное кольцо.
