Виталий Козлов - Частотный синтез на основе ФАПЧ. Обзор методов синтеза

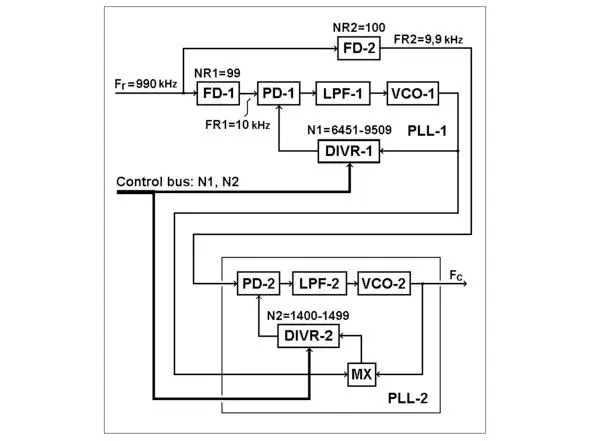

Для облегчения понимания как схема работает, на ней приведен числовой пример её параметров. При частоте опорного генератора, равной Fr=990 кГц, частоты сравнения FR1 и FR2 в соответствующих ФАПЧ, получаемые с помощью делителей частоты ДЧ-1 и ДЧ-2 с соответствующими коэффициентами NR1 и NR2, равны FR1=990/99=10 кГц и FR2=990/100=9,9 кГц. При этом на выходе синтезатора обеспечивается шаг сетки частот, равный 100 Гц, то есть равный разнице между частотами сравнения FR1 и FR2. Покажем это на числовом примере.

Рис.3. Схема Толлефсона

Исходя из приведенной структуры синтезатора, частота на его выходе может быть вычислена по формуле

F C=FR1×N1-FR2×N2

Тогда нижняя частота диапазона синтезатора, получаемая при коэффициентах N1=6451 и N2=1400, равна 50,650 МГц. Для получения следующей частоты диапазона необходимо одновременно сдвинуть на единицу коэффициенты N1 и N2 (таков алгоритм управления этими коэффициентами), и в результате частота сигнала окажется равной 50,6501 МГц, что на 100 Гц выше предыдущей. И далее с каждым добавлением единиц в коэффициентах N1 и N2 по указанному алгоритму добавляется 10 кГц к частоте сигнала за счёт действия первой петли и вычитается 9,9 кГц за счёт действия второй петли, и в результате частота сигнала увеличивается с шагом 100 Гц. По приведенной формуле нетрудно вычислить и верхнюю частоту диапазона. Она получается при коэффициентах N1=9509 и N2=1499 и равна 80,2499 МГц.

Достоинство схемы состоит в возможности получать мелкий шаг сетки частот при сравнительно высоких частотах сравнения. Однако эти возможности ограничены сложностью получения двух частот от одного опорного источника, когда эти частоты достаточно высоки, а разница между ними мала. Это чтобы одновременно обеспечить высокую спектральную чистоту синтезируемого сигнала и высокое быстродействие синтезатора при высокой разрешающей способности по частоте. Например, при желании иметь частоты сравнения порядка 1 МГц и шаг сетки 1 Гц, надо получить частоты 1 МГц и 1,000001 МГц, что весьма затруднительно.

Следует также отметить, что схема Толлефсона фактически вытекает из способа, предложенного Денисовым Г. В. на 11 лет ранее [24].

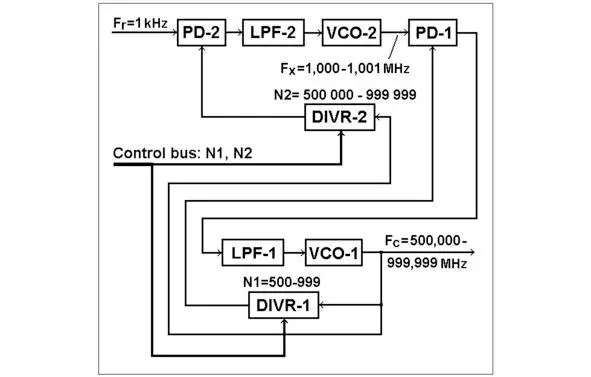

Интересна также идея Мартина [25], схематически показанная на рисунке 4.

Рис.4. Схема Мартина

Генератор, управляемый напряжением, ГУН1, охвачен широкополосной петлёй ФАПЧ c ДПКД1, имеющим сравнительно малые коэффициенты деления. В петлю входят также фазовый детектор ФД-1 и фильтр нижних частот ФНЧ-1. Опорная частота для этой петли берётся от ГУН2, охваченного второй, узкополосной петлёй ФАПЧ с ДПКД2 со сравнительно большими коэффициентами деления и довольно низкой частотой сравнения. Во вторую петлю входят также фазовый детектор ФД-2 и фильтр нижних частот ФНЧ-2. Но назвать вторую петлю отдельной, самостоятельной нельзя, поскольку ДПКД2 работает от того же ГУН1 и вторая петля замыкается через первую петлю. Поэтому некоторые отечественные разработчики называют такую структуру как «полтора кольца», а иногда и «тандемом». Оба ДПКД сопряжены так, что старшие разряды в них переключаются одновременно. На рисунке показан также пример получения в такой схеме октавного диапазона.

Частота сигнала на выходе синтезатора равна Fc=Fr×N2=500,000÷999,999 МГц и переключается с шагом 1 кГц. Опорная частота для первой петли лежит в диапазоне Fx=Fr×N2/N1=1,000÷1,001 МГц.

В такой структуре диапазон перестройки ГУН2 значительно меньший, чем у ГУН1, и поэтому может быть обеспечена его высокая спектральная чистота даже в узкополосной петле ФАПЧ. А поскольку частота его сигнала является опорной для широкополосной петли, работающей на выход, то достигается и улучшение спектра сигнала на выходе синтезатора. Достоинство предложенной схемы состоит также в возможности быстрого переключения частоты крупными шагами. Проблема инерционности системы при переключении частоты мелкими шагами остаётся нерешённой.

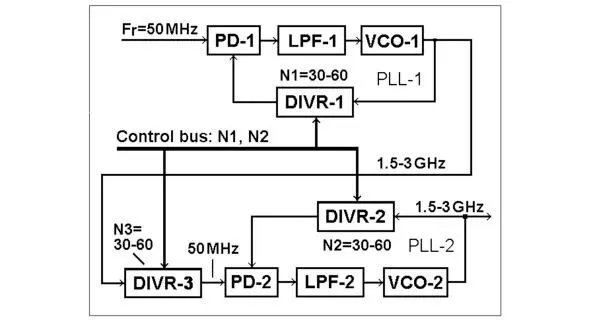

Принцип такого частотного синтеза можно пояснить с помощью схемы, представленной на рисунке 5

.

Рис.5. Последовательное включение двух петель ФАПЧ с ДПКД
