Другой метод компенсации помех дробности заключается в использовании дельта-сигма модуляции, и об этом будет позже, в разделе 5.

Здесь важно отметить, что упомянутые основные характеристики однопетлевого синтезатора зависят от способа фазового сравнения опорного и подстраиваемого сигналов. Требуется ли при этом приводить их частоты к равенству и если так, то каким образом это достигается, или же имеются иные способы фазового детектирования непосредственно на неравных частотах. Поэтому при рассмотрении синтезаторов на базе ФАПЧ особое внимание будет уделено именно возможным вариантам построения фазовых детекторов (ФД).

Приведенный ниже анализ различных новшеств в области частотного синтеза завершается рассмотрением новой структуры однопетлевого синтезатора, воплощение которой в интегральной микросхеме позволит достичь исключительно высоких характеристик спектральной чистоты и быстродействия.

Материал излагается в максимально доступной форме, без излишней математизации, наглядно иллюстрирован рисунками схем и диаграммами для пояснения их работы, что может способствовать улучшению его восприятия широким кругом читателей.

1. Схемы с целочисленным переменным коэффициентом деления

Впервые однопетлевой синтезатор частоты с ДПКД был запатентован, практически одновременно, американцами Юнгом и Вудвардом [18; 19]. Правда, схемы, приведенные в описаниях изобретений, довольно своеобразны, они изображены на элементах тогдашнего технологического уровня, не используемых теперь, но, тем не менее, идея такого технического решения вполне понятна и может быть иллюстрирована упрощённой схемой, представленной на рисунке 1. По принятой впоследствии терминологии, такая структура называется теперь как Integer-N PLL синтезатор.

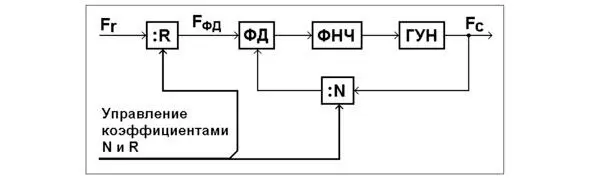

Рис.1. Integer-N PLL синтезатор

Синтезатор содержит генератор, управляемый напряжением (ГУН), работающий в требуемом диапазоне частот сигнала. Он охвачен отрицательной обратной связью через ДПКД с управляемым коэффициентом деления N, содержит также фазовый детектор (ФД) и фильтр нижних частот (ФНЧ). После ФНЧ может быть установлен также усилитель постоянного тока для получения необходимого размаха управляющего напряжения. На другой вход фазового детектора подаётся опорный сигнал, частота F ФДкоторого равна требуемому шагу сетки частот. В фазовом детекторе формируется сигнал ошибки, который через фильтр нижних частот поступает в цепь управления ГУН, приводя его частоту Fc к равенству

F C=NF ФД

Частота F ФД, используемая для сравнения в фазовом детекторе, может быть получена путём деления в R раз частоты Fr опорного источника. Тогда выражение для частоты Fc на выходе синтезатора может быть записано в виде

F C=NF r/R.

В качестве примера положим, что требуется получить сетку частот с шагом 10 кГц в диапазоне частот Fc=700÷800 МГц при использовании опорной частоты Fr, равной Fr=10 МГц. Тогда следует выбрать коэффициент деления R, равным R=1000, чтобы частота сравнения F ФДоказалась равной F ФД=10 кГц. Понятно, что поставленная задача будет решена при выборе коэффициента N в диапазоне значений от 70000 до 80000.

Очевидным достоинством рассмотренной схемы является её исключительная простота. Однако имеются и весьма существенные недостатки. Помехи с выхода ФД модулируют ГУН, создавая боковые полосы дискретных помех в спектре сигнала. Для их подавления полоса пропускания ФНЧ должна быть по крайней мере на порядок меньше частоты сравнения F ФД. Это существенно ограничивает быстродействие синтезатора.

Кроме того, есть и другая проблема со спектральной чистотой сигнала. Выражение для фазового шума на выходе синтезатора в пределах полосы пропускания ФАПЧ можно записать как

G=G ФД+20lgN

где G ФДсоставляет сумму шумов собственно фазового детектора и шумов опорного источника и делителей частоты на N и R, пересчитанные ко входу ФД. Соответственно шумовой спектр сигнала существенно ухудшается при желании получить мелкую сетку, увеличивая коэффициент N. Также при этом, из-за соответствующего сужения полосы пропускания ФАПЧ, слабо подавляются шумы ГУН, что даёт дополнительный вклад в деградацию спектра сигнала.

Названную проблему можно несколько смягчить, сделав коэффициент деления R так же, как и N, управляемым. Это позволяет получать сетку частот с более мелким шагом dF при частоте сравнения такого же порядка, как и в случае постоянства этих коэффициентов. Это можно показать с помощью Табл.1, в которую сведены значения R, F ФД, N, dF и получаемой при этом частоты Fc.
