Юрий Почанин - Водородное топливо. Производство, хранение, использование

В настоящее время крупнотоннажное производство водорода и водородосодержащих продуктов осуществляется в мире в основном путем паровой конверсии метана, являющегося основным компонентом природного газа и содержащего 25% водорода.

Паровая конверсия метана (ПКМ) – получение чистого водородаиз лёгких углеводородов(например, метана, пропан- бутановойфракции) путём парового риформинга( каталитическойконверсии углеводородов в присутствии водяного пара). Реформирование газового пара является самым популярным и самым дешевым способом производства водорода.

Метан–основной компонент природного газа, его концентрация в нём достигает от 77 до 99%. Высокое содержание метана и в попутных нефтяных газах – от 31 до 91%. Метан представляет собой фактически большую молекулу водорода, которая состоит из одного атома углерода и 4-х атомов водорода.

Чтобы отделить водород от углеродной основы в метане, требуются пар и тепловая энергия при температурах 750–850°С, что и происходит в химических паровых риформерах на каталитических поверхностях. Процесс заключается в нагревании газа в присутствии водяного пара, никелевого катализатора и при давлении 2 МПа (около 19 атмосфер). Результирующая эндотермическая реакциярасщепляет молекулы метана и образует оксид углерода CO и водород H2. Затем газообразный оксид углерода можно пропустить с паром через оксид железаили других оксидов и подвергаются реакция конверсии водяного газадля получения дополнительных количеств H2. Обратной стороной этого процесса является то, что его основными побочными продуктами являются CO, CO2 и другие парниковые газы. При одной тонне произведенного водорода также будет производиться от 9 до 12 тонн CO2, парниковый газ, который может улавливаться.

Конверсия парового природного газа обычно происходит в два этапа. Первый этап осуществляется в трубах, заполненных никелевым катализатором, нанесенным на алюминиевую подложку, рис. 2.3.

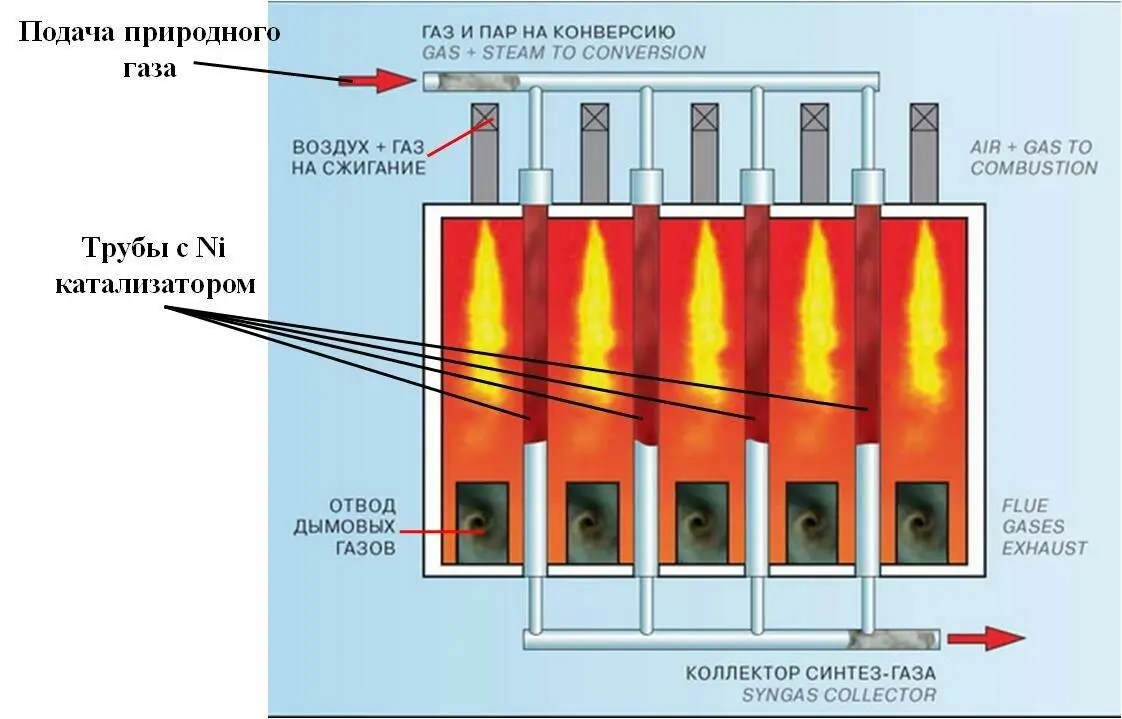

Рис.2.3. Схема реактора паровой конверсии природного газа

На этом этапе расщепляется метан и водяной пар на водород и монооксид углерода (синтез-газ):

СН4+ Н2О ↔ СО + 3Н2–206 кДж/моль.

На втором этапе выход водорода увеличивается благодаря дополнительной реакции СО с водой при пониженных температурах в присутствии катализаторов

. «Реакция сдвига» превращает монооксид углерода и воду в диоксид углерода и водород:

СО + Н2О ↔ СО2+ Н2+ 44 кДж/моль.

Эта реакция происходит при температурах 200–250°С. При осуществлении указанных реакций может быть извлечено около 96% водорода, а необходимая теплота процесса получается при сжигании части природного газа. Тепло, необходимое для процесса, подается через стенки труб, нагретых снаружи путем сжигания другой части природного газа.

Очистка продуктового водорода производится в блоке короткоцикловой адсорбции(КЦА).

В парокислородной конверсии вместе с горячим паром в активную зону реактора подаётся кислород. Реакции процесса аналогичные, однако, дополнительно происходит окисление метана кислородом:

CH4+O2 ↔ 2CO+3H2.

Реагирование веществ в парокислородной конверсии метана даёт общий результирующий тепловой эффект, равный нулю. Это делает установку дороже на 5–10 %.

Главное преимущество парокислородной конверсии по сравнению с ПКМ – передача теплоты напрямую, а не через стенку теплообменника. Сравнение характеристик ПКМ и парокислородной конверсии представлено в таблице 2.1.

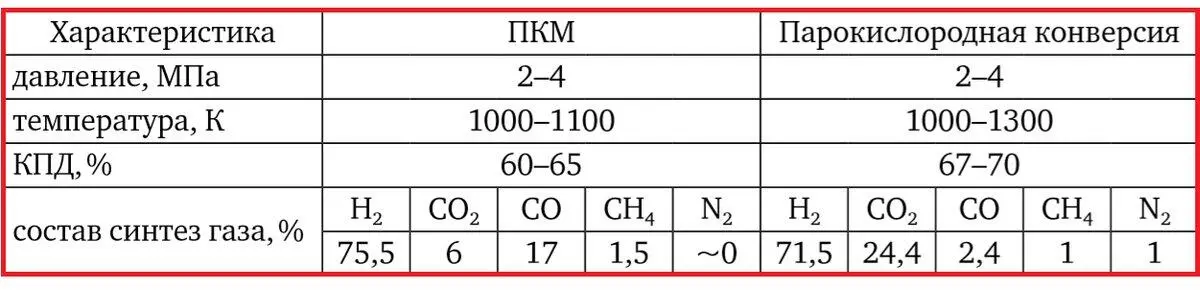

Таблица 2.1. Сравнение характеристик ПКМ и парокислородной конверсии

В настоящий момент уже разработан высокоэффективный проточный мембранный аппарат для одновременного риформинга метана и окисления СО на никелевых и палладиевых катализаторах. Чистота водорода достигает 99,999 %, тогда как при конверсии природного газа – всего 76,2 %.

Наиболее критическими параметрами в этом способе производства водорода являются выбор оптимальной температуры процесса и выбор материала катализатора, т. е. его состава, а также стабильность работы такого катализатора. Для этих целей используются следующие типы катализаторов.

1.Разложение метана в присутствии массивного металлического катализатора (Fe, Co, Ni) при Т = 650–720°С.
