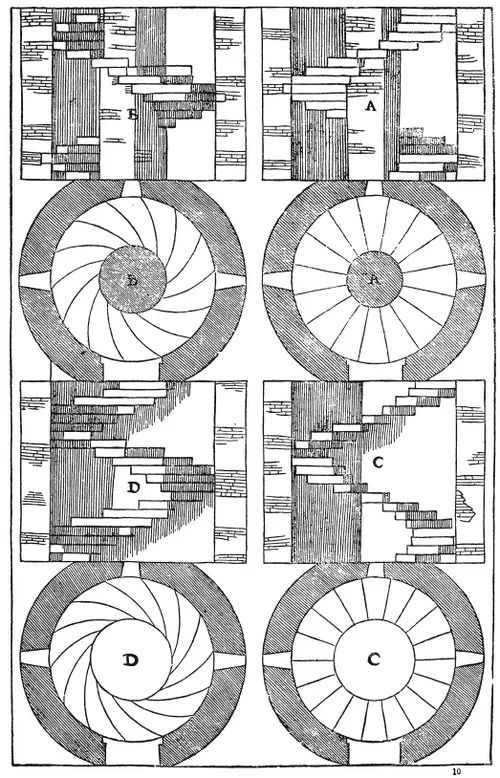

A – витая лестница со столбом внутри.

B – витая лестница со столбом, с изогнутыми ступенями.

C – витая лестница, пустая посредине.

D – витая лестница, пустая посредине, с изогнутыми ступенями.

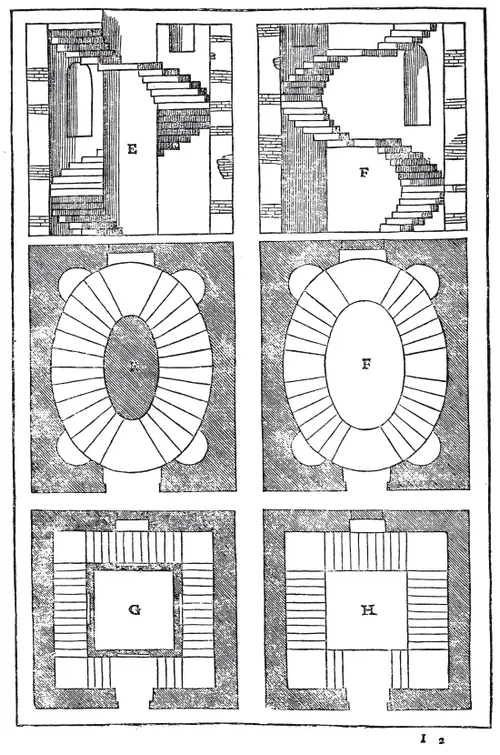

E – овальная лестница со столбом посредине.

F – овальная лестница без столба.

G – прямая лестница со стеной внутри.

H – прямая лестница без стены.

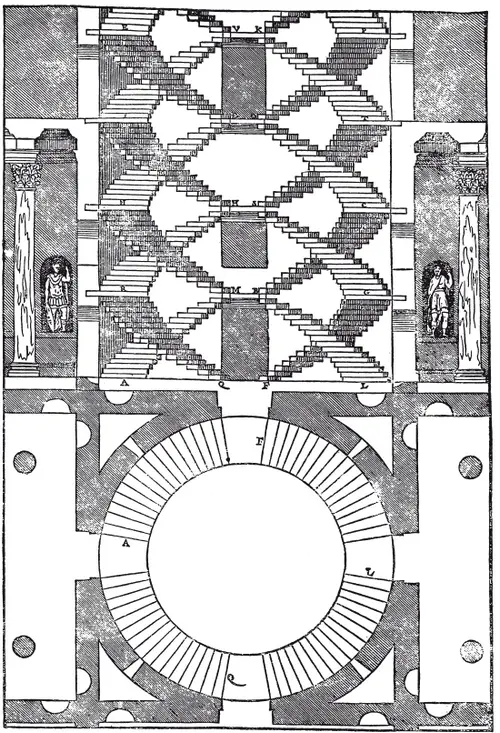

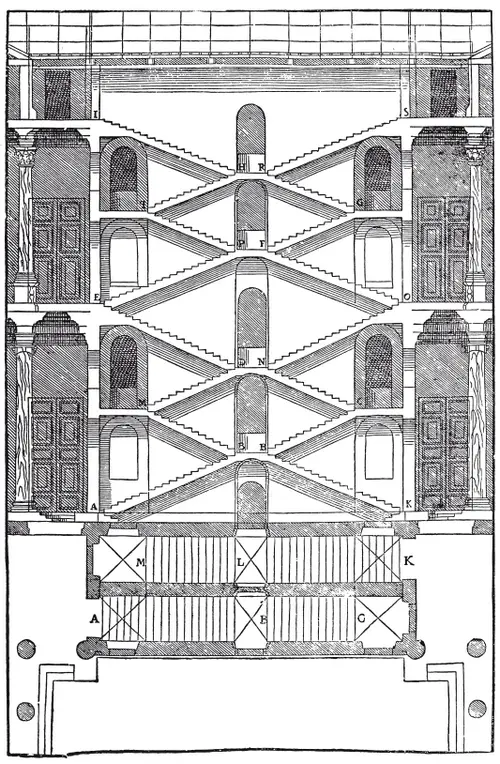

Существует в Шамборе, во Франции, еще один прекрасный вид витой лестницы, которую соорудил великодушный король Франциск во дворце, построенном им в парке. Устройство ее таково: она состоит из четырех лестниц, имеющих каждая свой собственный выход. Эти лестницы расположены одна над другой, благодаря чему, занимая центральное место в доме, они могут одновременно обслуживать четыре отдельных аппартамента, так, чтобы живущим в одном из аппартаментов не приходилось вовсе пользоваться чужой лестницей. А так как внутренняя часть лестничного помещения пуста, то все восходящие и нисходящие по лестнице друг друга видят, нисколько друг другу не мешая. Ввиду новизны этого прекрасного изобретения я поместил его на таблице в плане и в разрезе, обозначив и здесь и там отдельные лестницы буквами, чтобы видно было, где они начинаются и как восходят. В портиках Помпея, находящихся в Риме, по дороге на Пьяцца Джудеа, также были три витые лестницы, отлично придуманные: так как они находились посреди помещения, куда свет мог проникнуть только сверху, они были сделаны на колоннах, благодаря чему свет распространялся равномерно. По этому примеру подобную лестницу сделал в Бельведере Браманте, выдающийся архитектор своего времени, построивший ее без ступеней и поместивший колонны четырех ордеров, то есть дорического, ионического, коринфского и сложного. Для построения такой лестницы весь поперечник делится на четыре части: две идут на пустоту внутри и по одной с каждой стороны – на ступени и колонны. Много других видов лестниц существует в древних зданиях, как например лестницы треугольником; подобного рода лестницы служат для восхождения на купол Санта Мариа Ротонда в Риме; они также пусты внутри и получают свет сверху. Великолепны также лестницы в церкви Санти Апостоли в Риме, ведущие на Монте Кавалло. Эта лестница была двойной и послужила впоследствии образцом для многих; она вела в храм, расположенный на вершине холма, как я покажу в моей книге о храмах. Последняя таблица представляет такую лестницу.

ВО3ВЕДЯ стены до самого верха, закончив своды, положив стропила для потолков, установив лестницы и все то, о чем нами было сказано выше, необходимо сделать крышу, которая, обнимая все части постройки и оказывая своим весом равномерное давление на стены, служит как бы связью для всего здания. Она не только защищает обитателей дома от дождей, снега, солнечной жары и ночной росы, но приносит немалую пользу и самому зданию, отбрасывая далеко от стен дождевые струи, которые хотя и кажутся безобидными, но на самом деле с течением времени производят величайшие разрушения. Первобытные люди, как говорит Витрувий, делали крыши своих жилищ плоскими, но, заметив, что они их не защищают от дождя, и принужденные необходимостью, они их стали делать высокими, то есть с коньком посредине. Эти коньки делаются выше или ниже, в зависимости от климата. Поэтому в Германии, где выпадает большое количество снега, крыши делаются остроконечными и покрываются гонтинами, то есть мелкими деревянными дощечками, или тончайшей черепицей; если бы они делались менее высокими, они бы разрушались от тяжести снега; мы же, живущие в умеренном климате, должны найти такую высоту, при которой возможна была бы приятная и красивая форма крыши и легко стекала бы вода. Для этого всю ширину площади, назначенной к покрытию, делят на девять частей, две из которых и составляют высоту конька; если эта высота будет равна четверти ширины, то скат окажется слишком крутым, вследствие чего черепицы с трудом будут держаться на месте; если же высота его будет равна одной пятой, скат получится слишком отлогим, вследствие чего крыша будет чрезмерно обременяться весом черепицы, дощечек или снега, когда он выпадет в большом количестве. Вокруг дома обыкновенно делается водосточный желоб, куда вода стекает с черепиц и извергается наружу, далеко от стен, особыми трубами. Над желобами должна на полтора фута возвышаться стена, которая не только придает им прочность, но и защищает кровельные стропила от воды в случае повреждения желоба. Существуют различные способы расположения кровельных стропил, особенно удобно их устройство при существовании посредине стены, поддерживающей балки; мне больше нравится, когда внешние стены не испытывают большой тяжести, ибо если конец какой-нибудь балки и прогниет, то это не угрожает крыше.
