Как вы помните, выход инвертора — 1, если вход — 0, и выход — 0, если вход — 1. Замыкание переключателя в этой цепи приводит к поочередному размыканию и замыканию реле в инверторе. Постоянную работу инвертора может обеспечить и схема без переключателя.

Может показаться, что эта иллюстрация противоречит логике, поскольку выход инвертора должен располагаться напротив входа, однако в данном случае выход является входом! Имейте в виду, что инвертор на самом деле просто реле, которому требуется немного времени для перехода из одного состояния в другое. Так что даже если вход равен выходу, вскоре выход станет противоположен входу (что, конечно, приведет к изменению входного сигнала и т. д.).

Чему равен выход этой цепи? Его значение быстро меняется между наличием и отсутствием напряжения. Можно сказать, значение выхода быстро чередуется между 0 и 1 .

Такая цепь называется осциллятором . По сути она отличается от всех устройств, которые мы рассматривали ранее. Все виденные нами схемы изменяли свое состояние только при вмешательстве человека, который замыкал и размыкал переключатель. Однако осциллятор не нуждается в человеке, он работает сам по себе.

Разумеется, в отрыве от окружения осциллятор не очень полезен. Далее в этой и последующих главах мы увидим, что такая схема, подключенная к другим схемам, является важной частью автоматизации. Во всех компьютерах присутствует некий осциллятор, обеспечивающий синхронную работу остальных частей.

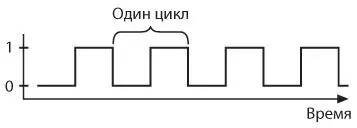

Значение выхода осциллятора чередуется между 0 и 1. Часто этот факт изображается с помощью диаграммы.

Эту диаграмму можно воспринимать как график, по горизонтальной оси которого отложено время, а по вертикальной — выходные значения 0 и 1.

Все это говорит о том, что с течением времени выходное значение осциллятора регулярно изменяется с 0 на 1. По этой причине осциллятор иногда называют часами , поскольку он позволяет определить время: достаточно подсчитывать количество колебаний.

Как быстро будет работать осциллятор? Насколько быстро будет вибрировать металлический контакт реле? Сколько раз в секунду? Очевидно, это зависит от конструкции реле. Легко представить большое, неуклюжее реле, которое медленно замыкает и размыкает контакт, и небольшое легкое реле с быстро вибрирующим контактом.

Цикл осциллятора — интервал, в течение которого его выход изменяется, после чего возвращается к исходному значению.

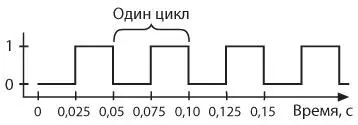

Время, которое занимает один цикл, называется периодом осциллятора. Предположим, период нашего осциллятора равен 0,05 секунды. Вдоль горизонтальной оси мы можем отложить время в секундах начиная с некоторого произвольно выбранного нулевого момента.

Частота осциллятора равна единице, поделенной на период. В данном примере, если период осциллятора составляет 0,05 секунды, его частота 1 / 0,05 = 20 колебаний в секунду . Выход осциллятора изменяется и возвращается к исходному значению 20 раз в секунду.

Количество колебаний в секунду — такой же логичный термин, как количество километров в час , килограммов на квадратный метр или калорий на порцию , однако он больше не используется. В память о Генрихе Рудольфе Герце (1857–1894), который первым передал и принял радиоволны, говорят « герц» . Сначала это слово начали применять в Германии в 1920-х годах, а затем за несколько десятилетий термин прижился и в других странах.

Таким образом, можно сказать, что наш осциллятор имеет частоту 20 герц, или 20 Гц (сокращенно).

Конечно, мы произвольно указали частоту одного конкретного осциллятора. В конце этой главы мы сможем соорудить то, что позволит фактически измерить данный параметр.

Чтобы начать работу над этим устройством, давайте рассмотрим пару вентилей ИЛИ-НЕ, соединенных определенным образом. Вероятно, вы помните, что на выходе вентиля ИЛИ-НЕ есть напряжение, только если напряжения нет ни на одном из его входов.
