Чарльз Петцольд - Код. Тайный язык информатики

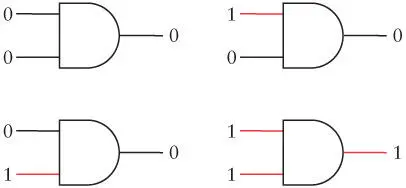

Как и в случае с двумя последовательно соединенными переключателями, работу вентиля И можно описать с помощью небольшой таблицы.

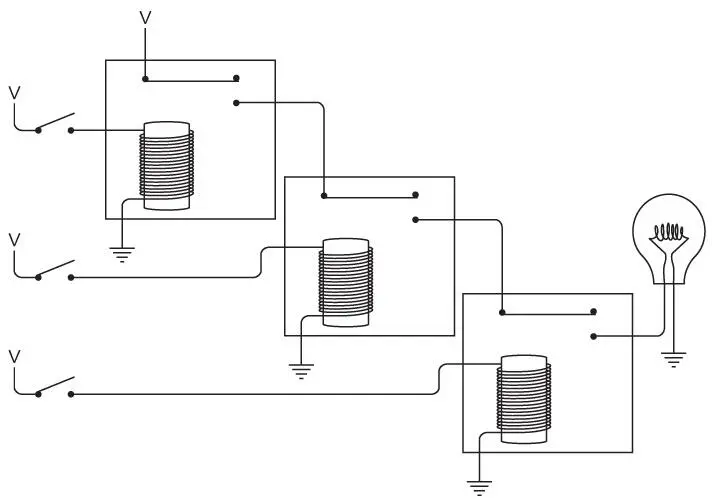

Можно делать вентиль И с более чем двумя входами. Например, вы последовательно соединили три реле.

Лампочка загорится при замыкании всех трех переключателей. Подобная конфигурация обозначается таким символом.

Такая схема называется трехвходовым вентилем И .

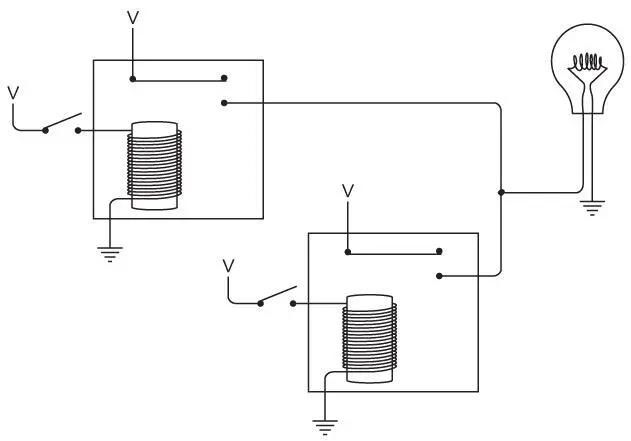

Следующий логический вентиль состоит из двух реле, соединенных параллельно.

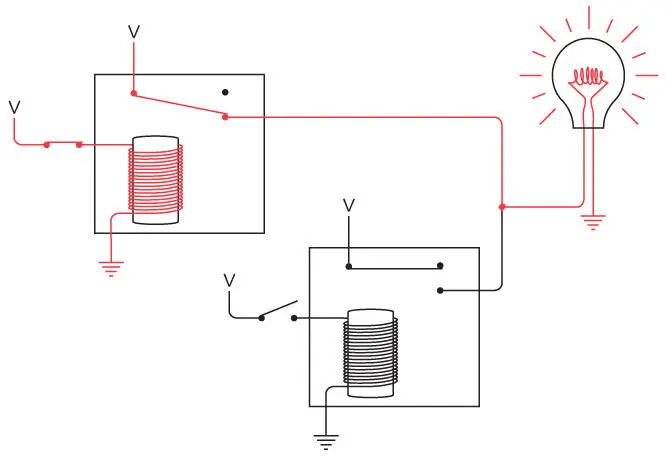

Важно: выходы двух реле соединены друг с другом. Этот объединенный выход подает питание на лампочку. Для того чтобы лампочка загорелась, достаточно активировать одно из двух реле. Например, если мы замкнем верхний переключатель, лампочка загорится, поскольку получает питание от левого реле.

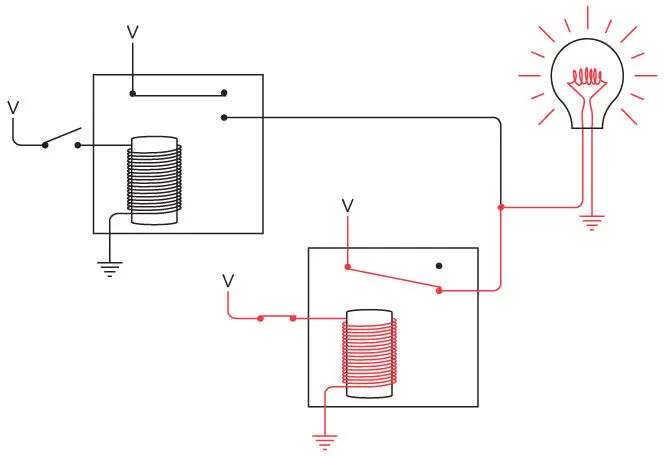

Аналогично лампочка загорится, если мы оставим верхний выключатель разомкнутым, но замкнем нижний.

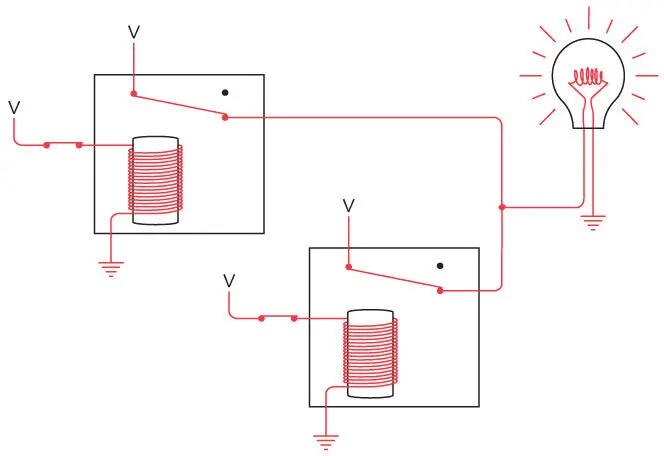

Лампочка также загорится при замыкании обоих переключателей.

В данном случае мы находимся в ситуации, когда лампочка загорается при замыкании верхнего или нижнего переключателя. Ключевым здесь является слово или , поэтому данная схема называется вентилем ИЛИ . Для его обозначения инженеры-электрики используют такой символ.

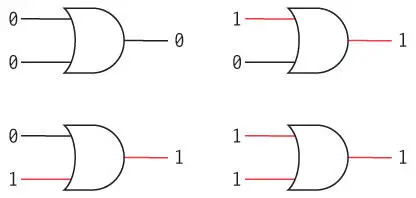

Он несколько похож на символ вентиля И, за исключением закругления стороны входов. На выходе вентиля ИЛИ есть напряжение, если оно подается на один из двух его входов. Если мы обозначим отсутствие напряжения 0, а его наличие — 1, то вентиль ИЛИ сможет находиться в четырех возможных состояниях.

Результаты работы вентиля ИЛИ можно представить в виде таблицы.

Вентиль ИЛИ также может иметь более двух входов. Выход такого вентиля равен 1, если любой из его входов равен 1; выход вентиля равен 0, если все его входы равны 0.

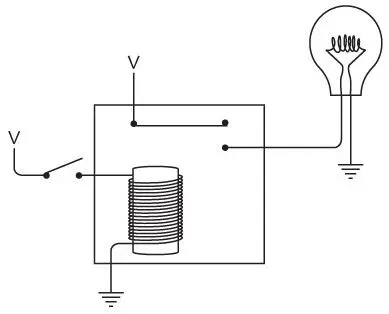

Ранее я объяснил, что используемые нами реле называются двухпозиционными, потому что их выходы могут быть подключены двумя разными способами. Как правило, при разомкнутом переключателе лампочка не горит.

При замыкании переключателя лампочка загорается.

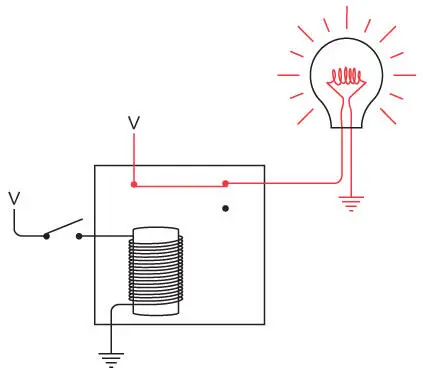

Кроме того, вы можете использовать другой контакт, чтобы лампочка загоралась при размыкании переключателя.

В этом случае лампочка будет гаснуть при замыкании переключателя. Подключенное таким способом одиночное реле называется инвертором . Инвертор не является логическим вентилем (логические вентили всегда имеют два или более входов), однако он часто оказывается очень полезным и изображается с помощью специального символа.

Данная схема называется инвертором, потому что она инвертирует 0 (отсутствие напряжения) в 1 (наличие напряжения) и наоборот.

Теперь, когда у нас есть инвертор, вентиль И и вентиль ИЛИ, мы можем приступить к созданию пульта управления, который позволит автоматизировать выбор идеальной кошки. Начнем с переключателей. Первый переключатель в замкнутом состоянии соответствует кошке, в разомкнутом — коту. Так мы сможем генерировать два сигнала, которые обозначим Ж и М.
