Г. Самбурский - Технологические и организационные аспекты процессов получения воды питьевого качества

На промышленных предприятиях в зависимости от схемы использования воды системы классифицируются на прямоточные, с последовательным использованием воды, оборотные и замкнутые.

В зависимости от источника питания водой объекта они подразделяются на системы, забирающие воду из поверхностных источников и из подземных источников. По способу подачи воды потребителям системы могут быть напорными и безнапорными. Возможна комбинация этих схем подачи воды. Система водоснабжения состоит из сооружений для забора воды из источника, ее транспортирования, обработки, хранения и регулирования подачи.

Вид водозаборного сооружения зависит от характера источника водоснабжения. Из поверхностных источников водоснабжения (рис.4, а) забор воды осуществляется береговыми и русловыми водозаборами различных конструкций, из подземных (рис.4, б) – водозаборными скважинами, шахтными колодцами, горизонтальными и лучевыми водозаборами, сооружениями для каптажа подземных вод. Подъем и перекачка воды на очистные сооружения или к потребителю осуществляется насосной станцией I подъема. После прохождения процесса кондиционирования вода подается потребителю насосной станцией II подъема. Допускается устройство нескольких последовательно или параллельно работающих станций, что определяется техническими и экономическими требованиями. [10]

Сооружения для кондиционирования воды необходимы для доведения ее качества до требований, предъявляемых к ней абонентами. Резервуары чистой воды (сборные резервуары) служат для сглаживания неравномерности режима работы насосных станций I и II подъемов и хранения аварийных и противопожарных объемов воды.

Водоводы следует рассматривать как сооружения для транспортирования воды к местам ее распределения. Они представляют собой систему труб (напорных и безнапорных) и каналов, по которым вода поступает к городу, поселку или промышленному объекту.

Для распределения воды по территории объекта и раздачи ее потребителям устраивается водопроводная сеть. Сооружения для хранения и аккумулирования воды (водонапорная башня) выполняют ту же роль, что и резервуар чистой воды. Вместо водонапорной башни может быть установлен наземный или подземный напорный резервуар, если вблизи города имеются достаточно высокие отметки земли.

Расположение очистных сооружений возможно вблизи как водозаборных сооружений, так и потребителя. Это зависит от удаленности водопотребителя от источника питания, наличия строительной площадки, санитарных, технических или экономических соображений, а также качества воды в источнике.

Схема водоснабжения будет упрощена в случае соответствия качества воды в источнике требуемому (например, при использовании артезианских вод характерно высокое санитарно-гигиеническое качество).

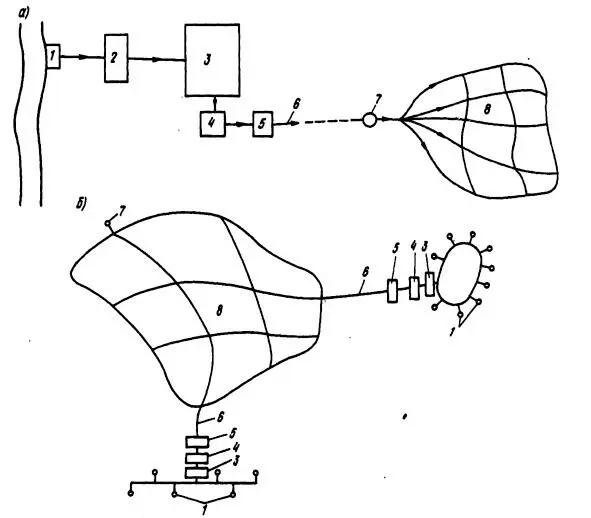

Рисунок 4. Общая схема систем водоснабжения из поверхностного (а) и подземного (б) источников. [10]

1 – водозаборное сооружение; 2 и 5 – насосные станции соответственно I и II подъема; 3 – очистные сооружения; 4 – резервуар чистой воды; 6 – водоводы; 7 – напорно-регулирующая емкость; 8 – водопроводная сеть.

Таким образом, обязательными элементами системы водоснабжения являются водозаборные сооружения, водоводы и водопроводная сеть.

Как было отмечено ранее, по виду потребления воды системы подразделяются на хозяйственно-питьевые, производственные, противопожарные и поливочные.

Каждый из потребителей предъявляет свои требования к количеству и качеству подаваемой ему воды, напору, создаваемому в системе, и т. д. В городах, как правило, устраивают единую систему водоснабжения для хозяйственно-питьевых и противопожарных целей.

Система водоснабжения в процессе работы должна удовлетворять требованиям надежности и экономичности. Недоучет требований надежности при проектировании, строительстве и эксплуатации систем может привести к нарушениям нормального водоснабжения. Под надежностью понимается способность системы обеспечивать потребителей водой в необходимых количествах, требуемого качества и под требуемым напором. Одним из показателей надежности функционирования системы может служить вероятность её безотказной работы в течение рассматриваемого времени. [10,11]

Различают технологическую и санитарную надежность. Технологическая надежность обеспечивается рядом мер на стадии проектирования, строительства и эксплуатации: созданием запасов воды в источниках водоснабжения, использованием двух и более независимых источников, увеличением числа водозаборных сооружений, прокладкой нескольких параллельно работающих водоводов, устройством кольцевых водопроводных сетей, увеличением объемов запасно-регулирующих емкостей в системе подачи и распределения воды, созданием резервных мощностей очистных сооружений, обеспечением бесперебойного энергоснабжения, разработкой математических моделей распределения воды при авариях. [10,12]
