Владимир Ушаков - Технические средства обеспечения транспортной безопасности. Детекторы паров и следов взрывчатых и наркотических веществ

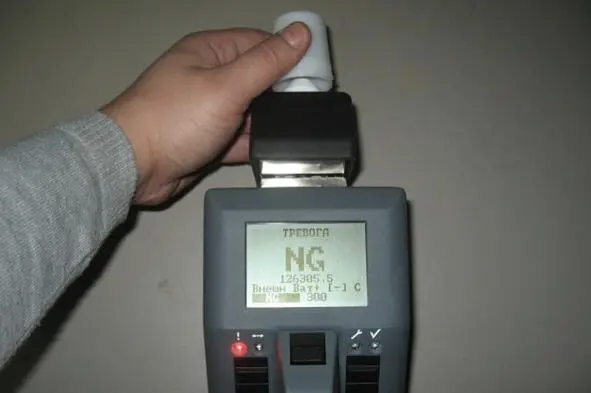

При работе в режиме детектирования паров или взвешенных в воздухе частиц целевых веществ, входной канал, по которому подаётся проба в источник ионизации, связан непосредственно с воздухозаборным отверстием на носике прибора (рис. 5). Таким образом, анализируемая проба представляет собой окружающий воздух и содержащиеся в нем примеси.

Рисунок 5. Отбор паров

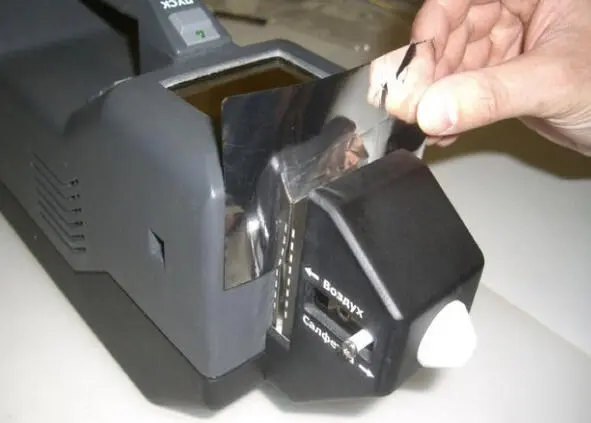

При работе детектора в режиме детектирования частиц (рис. 6) на салфетке входной канал источника ионизации ограничен отверстием в нагревателе, в который помещается салфетка. Салфетка, представляющая собой прямоугольник из алюминиевой фольги толщиной 9—15 мкм (ГОСТ 745—2003), имеет высокий коэффициент теплопроводности и, будучи помещенной в нагреватель с температурой около 200°С, быстро (порядка 1—3 сек) нагревается.

Рисунок 6. Отбор частиц

Содержащиеся на ней частицы малолетучих органических веществ начинают испаряться и попадают во входной канал детектора.

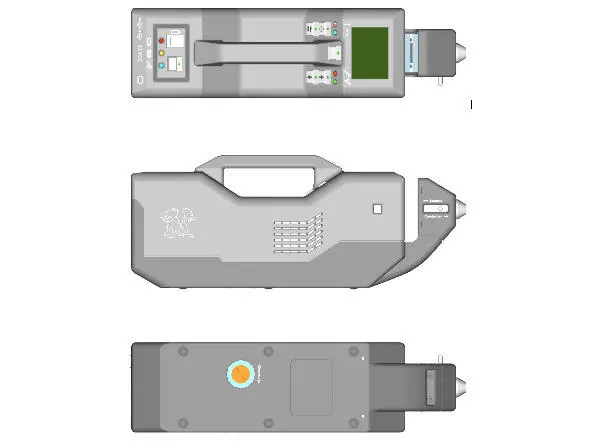

Общий вид детектора представлен на рис. 7.

Рисунок 7. Общий вид

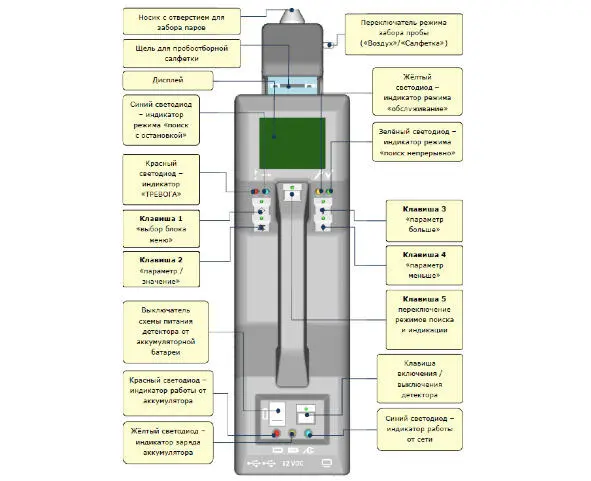

Элементы управления и индикации ионно-дрейфового детектора «Кербер» представлены на рис.8.

Рисунок 8. Элементы управления и индикации

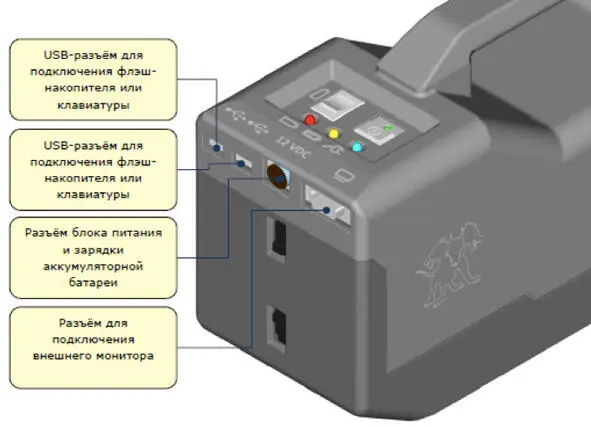

Разъемы для подключения внешних устройств представлены на рис. 9.

Рисунок 9. Разъемы внешних устройств

На каждый ИДД «КЕРБЕР» нанесена маркировка с указанием наименования, порядкового номера по системе нумерации предприятия-изготовителя, год изготовления (рис. 10).

Рисунок 10. Маркировка

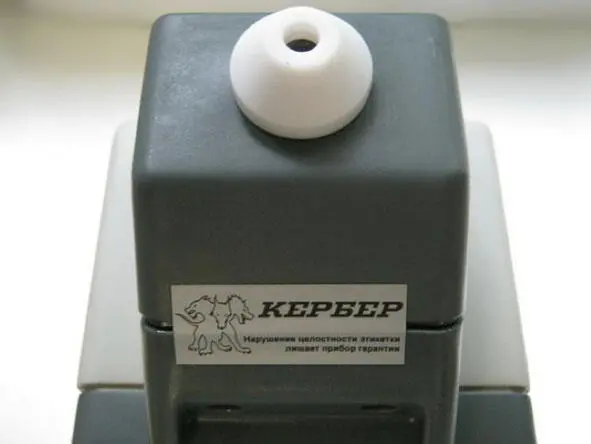

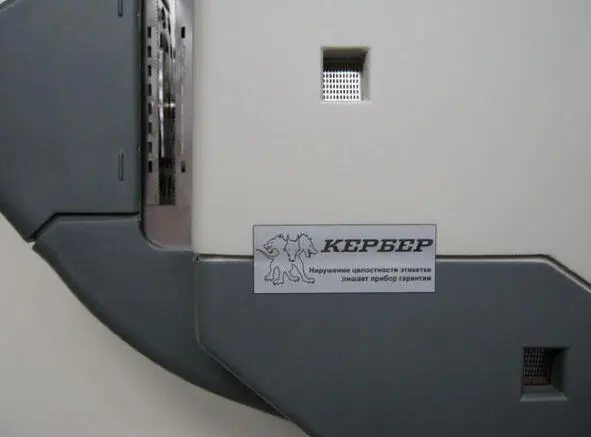

Моноблок ИДД КЕРБЕР пломбируется предприятием-изготовителем с использованием гарантийных наклеек, размещённых в местах сочленения деталей корпуса (рис. 11).

Рисунок 11. Пломбирование

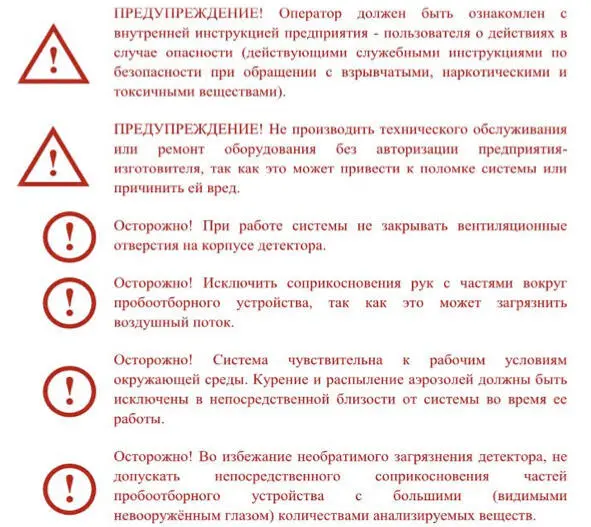

Для обеспечения безопасности персонала и оптимального использования детектора всегда должны соблюдаться следующие меры предосторожности:

Настройку и ремонт детектора должен осуществлять только отдел технического обслуживания предприятия-изготовителя или персонал, авторизованный предприятием-изготовителем. Гарантийные обязательства могут быть признаны недействительными в случае, если система была настроена, обслуживалась или ремонтировалась неавторизованным персоналом. Авторизованным считается персонал, прошедший стандартную программу подготовки на предприятии-изготовителе.

Пользователь несет ответственность за обучение своего персонала действиям, выполняемым в случае обнаружения целевых веществ. Соответствующие инструкции должны быть зафиксированы во внутренней инструкции предприятия-пользователя.

Решение о ремонте принимается исключительно предприятием-изготовителем по согласованию с Пользователем. Ремонт, который необходим в результате неправильного обращения, использования детектора или его эксплуатации с нарушением установленных правил, не является гарантийным.
