Владимир Ушаков: Технические средства обеспечения транспортной безопасности. Детекторы паров и следов взрывчатых и наркотических веществ

В расширенную комплектацию ИДД «КЕРБЕР», а также и в базовую комплектацию ИДД «КЕРБЕР-Т» входят зарядное устройство для аккумуляторных батарей и дополнительная аккумуляторная батарея.

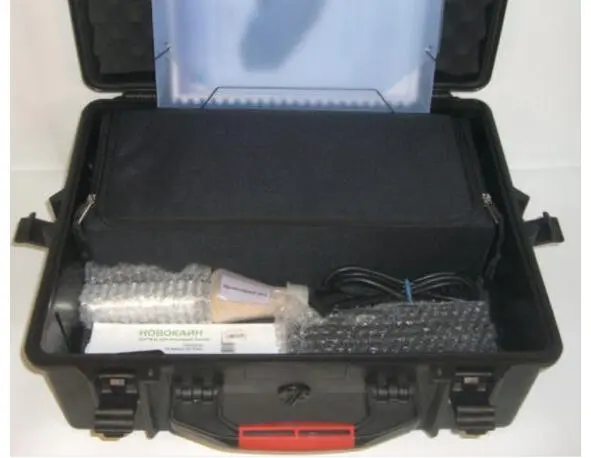

Схема укладки ИДД «Кербер» в транспортную тару представлена на рис. 2.

Рисунок 2. Схема укладки

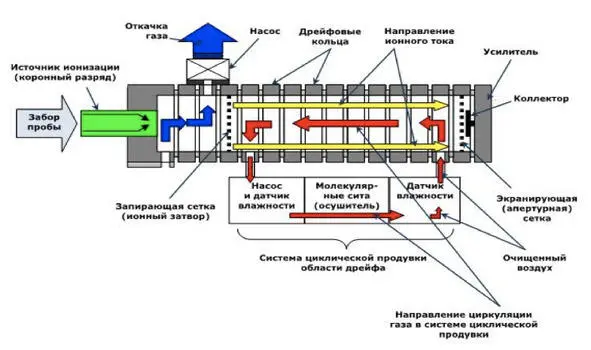

ИДД «КЕРБЕР» работает по методу спектрометрии ионной подвижности (СИП). Метод СИП (рис. 3) основан на разделении ионов веществ по их подвижности во время движения в дрейфовой камере в постоянном электрическом поле.

Детектор, работающий в режиме поиска целевых веществ, непрерывно забирает воздух, окружающий инспектируемый объект, со скоростью 5—10 см 3/с. Забранный воздух, содержащий молекулы целевых веществ, попадает в источник ионизации на основе импульсного коронного разряда, где молекулы частично ионизируются.

Рисунок 3. Метод СИП

Процесс ионизации молекул исследуемого вещества происходит в несколько этапов. При работе прибора в разрядной камере образуются положительно и отрицательно заряженные ионы окружающего воздуха (реактант-ионы), концентрация которых существенно превышает концентрацию детектируемых веществ. При попадании в прибор целевых веществ реактант-ионы передают их молекулам заряд по механизму химической ионизации при атмосферном давлении.

Неионизированные молекулы целевых веществ и воздуха удаляются из системы, а полученные ионы удерживаются в камере ионизации с помощью ионного затвора. Через определенные промежутки времени ионный затвор открывается, и порция ионов попадает в камеру дрейфа с градиентом электрического поля Е (В/см).

Ионизированные молекулы разных веществ имеют разную скорость движения в дрейфовой камере vd в зависимости от их заряда, массы и размера. Ионы с небольшой массой приходят раньше, ионы с большой массой двигаются медленнее и прибывают к коллектору позже. Молекулярные ионы разных соединений отличаются временем прибытия к коллектору, что позволяет определить их природу.

Это время пропорционально длине дрейфовой камеры L (см) и обратно пропорционально градиенту электрического поля Е:

t d= (1/K) (L/E)

где К – коэффициент подвижности, имеющий размерность см 2В -1с -1.

Это соотношение носит статистический характер, т.е. верно только для скопления ионов, но не для индивидуальных ионов.

Ионная подвижность зависит от температуры и давления. Для того, чтобы можно было сравнивать значения ионной подвижности, полученные в разных условиях, значения К приводят к нормальным условиям:

K 0= K (P/760) (273/T)

где Т – температура (Кельвин) и Р – давление (мм рт. ст.) в газовой атмосфере, в которой движутся ионы. Ко называется приведенной подвижностью (или приведенным коэффициентом подвижности).

Разделенные ионы попадают на коллектор ионного тока, сигналы с которого поступают на специальную систему усиления и обработки.

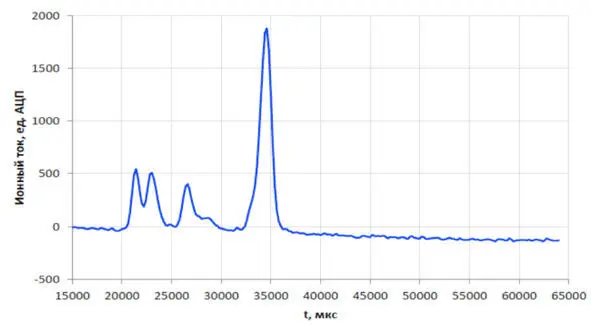

Рабочая частота ионного источника —10 Гц, то есть каждую секунду система генерирует 10 спектров. Результаты непрерывно усредняются. При этом устраняются статистические выбросы, связанные со случайными флуктуациями состава газового потока и электрическими шумами. Результаты усреднения дополнительно сглаживаются и могут быть представлены в виде «спектра» ионной подвижности (ионограммы) (рис.4). На этой кривой зависимости ионного тока от времени дрейфа имеются пики, соответствующие ионам с разной подвижностью.

Рисунок 4. Спектр ионной подвижности

Программное обеспечение детектора позволяет анализировать полученный спектр на предмет наличия пиков, по математическому ожиданию и дисперсии времени дрейфа соответствующих целевым веществам, занесённым в базу данных.

Если целевое органическое соединение найдено, и его пик превышает установленный порог срабатывания, детектор производит сигнал тревоги, мигает красный сигнальный светодиод, на дисплее высвечивается надпись «Тревога» и маркер (код) обнаруженного вещества.

ИДД «КЕРБЕР» имеет комбинированный пробозаборник, позволяющий осуществлять как забор воздуха с содержащимися в нем парами и взвешенными частицами веществ, так и забор частиц, собранных на специальной пробоотборной салфетке.
