Антон Хританков - Проектирование на UML. Сборник задач

Классификатор (classifier) –это пространство имен в модели, указывает на общие некоторому множеству объектов черты. Черты классификатора могут быть поведенческими, структурными или соединительными.

Класс (class) – это классификатор, который описывает некоторую концепцию моделируемой области. Черты класса могут быть различных видов, наиболее часто для описания функциональности класса используются операции (operation), а для описания хранимых данных или связей с другими классами – свойства (property). Если типом свойства является примитивный тип или тип данных, свойства показывают как атрибуты, класса иначе как часть ассоциации.

Операция (operation) –черта поведения интерфейса, класса или типа данных. Операция задается именем, набором параметров, типом возвращаемого значения и его кратностью. Каждый параметр операции может иметь имя, тип, кратность. В программировании операции будет соответствовать сигнатура метода.

Обратите внимание, что определение операции в классе не влечет определение ее реализации в этом классе. Понятие метода в UML2 обозначает реализацию операции алгоритмом, который не описывается средствами UML или не уточняется в модели. В последнем случае, такую реализацию операции называют нечетким поведением (opaqueBehavior).

Интерфейсом (interface)называют особый вид классификатора, который определяет способ взаимодействия с экземпляром класса, реализующего интерфейс. Интерфейс обычно включает операции, но может включать и свойства. В последнем случае наличие указанных свойств является обязательным для реализующего интерфейс класса.

Экземпляр класса (instance) – это элемент модели с описанием, возможно неполным, объекта, которому в системе приписаны черты данного класса. Для того чтобы указать значения свойствам класса в экземпляре используют слоты.

Связью (link)называется экземпляр ассоциации, соединяющий экземпляры классов. В языке программирования однонаправленной связи соответствует типизированный указатель или ссылка.

Ассоциация (association) – это типизированное отношение между классами, которое указывает на логическую связь между ними. Ассоциация имеет два или более полюсов, по одному у каждого связанного класса. Название полюса обычно указывает на роль, которую класс играет в ассоциации.

Обобщение (generalization)является направленным отношением от более специализированного классификатора к более общему. Специализированный, или дочерний, классификатор наследует черты более общего, или родительского, классификатора. Отношение обобщения уточняется отдельно для каждого вида классификатора, в том числе для классов и интерфейсов.

Украшениями (adornments)называются свойства полюса ассоциации, уточняющие роль участвующего в ассоциации класса. С помощью украшений указываются направление навигации, вид композиции и другие свойства полюса.

Типом данных (data type)называется классификатор, экземпляры которого не обладают индивидуальностью и, при совпадении значений свойств, взаимозаменяемы. Простыми (primitive), или примитивным типами данных, являются предопределенные типы: целое Integer , строка String , логический тип Boolean , числа с плавающей запятой Real и неограниченные натуральные числа UnlimitedNatural , которые используются для моделирования неопределенного количества элементов, например, экземпляров класса, участвующих в ассоциации.

Ограничением (constraint)называется логическое выражение об ограничиваемых элементах модели, вычисляемое в контексте какого-либо элемента. Если выражение ложно, то модель считается противоречивой (ill-formed).

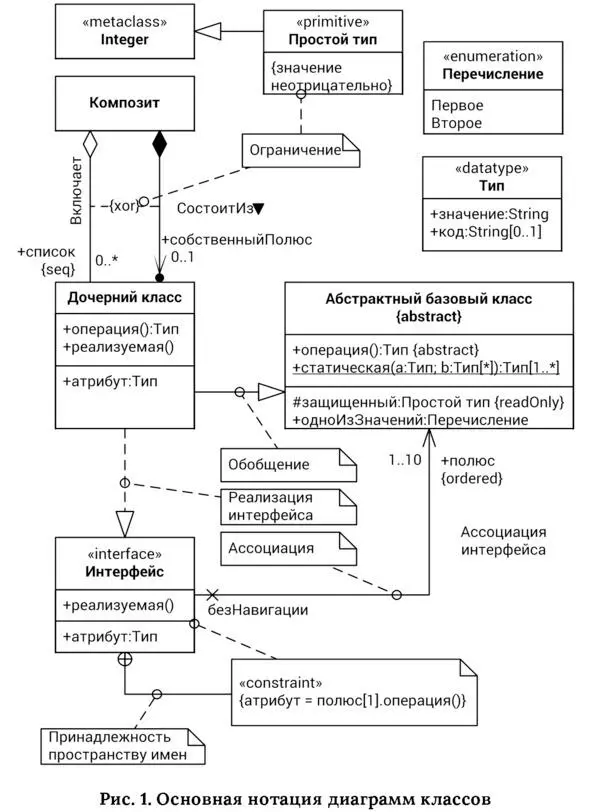

Примеры нотации указанных выше элементов модели приведены на рис. 1 и рис. 2.

1.1.Абстрактный класс Account имеет два дочерних класса: счет физического лица PersonalAccount и юридического CompanyAccount . При решении задачи используйте диаграммы классов.

а. Добавьте класс Person с общедоступным атрибутом FullName строкового типа и свяжите его с классом PersonalAccount ассоциацией Owns с полюсом owner у Person и навигируемым полюсом account у PersonalAccount .
