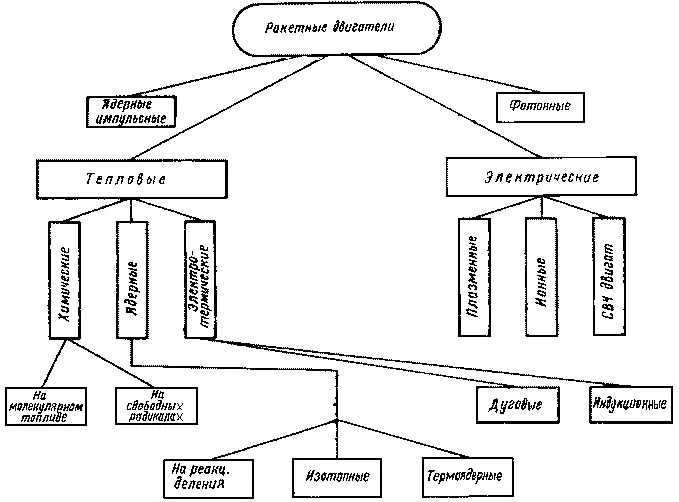

Рис. 3. Классификация автономных двигателей

Другим важным параметром, по которому сравниваются между собой ракетные двигатели, является тяга, т. е. сила, создаваемая двигателем для ускорения ракет. Величина тяги равна произведению секундного расхода отбрасываемой массы (рабочего тела двигателя) на скорость истечения. По этому параметру различают двигатели большой тяги, когда тяга превосходит вес ракеты и последняя может стартовать с поверхности Земли, и малой тяги, пригодные лишь для старта с орбиты спутника.

Разделение на двигатели малой и большой тяги непосредственно связано с еще одним параметром — удельной массой двигателя, равной отношению веса двигателя к развиваемой им тяге. Естественно, что двигатели с удельным весом больше единицы должны быть отнесены к двигателям малой тяги.

Рассмотрим теперь перспективные схемы автономных двигателей, а также способы улучшения существующих схем с точки зрения улучшения рассмотренных параметров, и в первую очередь скорости истечения. [3] В ракетной технике для характеристики двигателей вместо скорости истечения часто пользуются другим эквивалентным ей понятием — удельной тягой (удельным импульсом), которая численно равна скорости истечения, деленной на ускорение свободного падения (9,81 м/с 2 ), и соответственно измеряется в секундах. Удельная тяга соответствует тяге, создаваемой в результате расхода рабочего тела массой 1 кг в 1 с. В дальнейшем мы, наряду со скоростью истечения, также будем пользоваться и этим понятием. Значения удельных тяг для некоторых рабочих тел были приведены в табл. 1. Однако прежде отметим, что по способу преобразования энергии в кинетическую энергию отбрасываемой массы можно выделить два основных класса ракетных двигателей — тепловые и электрические (рис. 3). Кроме того, существуют двигатели взрывные, фотонные и др.

Тепловые двигатели.Основной механизм преобразования энергии в тепловых двигателях, как и в любых тепловых машинах (газовых турбинах, двигателях внутреннего сгорания), — это расширение газа, предварительно сжатого и нагретого до высокой температуры. Устройством, осуществляющим это преобразование, является реактивное сопло (профилированный канал переменного сечения), через которое происходит истечение рабочего тела во внешнее пространство.

Скорость истечения на выходе из сопла прямо пропорциональна корню квадратному из температуры рабочего тела и обратно пропорциональна его молекулярному весу. Термодинамический КПД сопла как тепло-. БОЙ машины определяется разностью температур газа на входе и на выходе из сопла, которая, в свою очередь, зависит от относительного перепада давлений, т. е. зависит от степени расширения газа. Степень расширения газа ограничена размерами и весом двигателя, и поэтому в реальных конструкциях термодинамический КПД не превосходит 60–70 %.

Таким образом, имеются лишь две возможности улучшения характеристик тепловых ракетных двигателей — повышение температуры рабочего тела и снижение его молекулярного веса.

Предельные возможности химических двигателей.В тепловых двигателях, использующих энергию химических реакций, к которым относятся широко распространенные в наше время ЖРД и твердотопливные ракетные двигатели (РДТТ), рабочее тело образуется в результате реакции горючего с окислителем. Температура рабочего тела определяется теплотой реакции, а молекулярный вес — молекулярным весом продуктов реакции. Приведенные в табл. 1 химические реакции дают оптимальное соотношение между молекулярным весом и температурой с точки зрения получения наибольшей скорости истечения.

В настоящее время химические ракетные двигатели почти достигли предела своих оптимальных характеристик. Наиболее оптимальные реакции с использованием кислорода в качестве окислителя освоены давно: кислород-керосиновые и водород-кислородные двигатели уже много лет используются в космической технике. Некоторое улучшение характеристик может быть получено при использовании фторсодержащих окислителей. Но так как фтор является химически весьма агрессивным веществом, то сравнительно небольшой выигрыш в удельной тяге, который может оправдать применение этого химического элемента, едва ли оправдает эксплуатационные неудобства.
