Евгений Попов - Спускаемые аппараты

Для спускаемого аппарата с системой управления движением возвращение с Луны может решаться и иным путем. При достаточно крутом входе в атмосферу, когда угол входа больше 2°, траектория спускаемого аппарата даже при малых постоянных значениях угла атаки и небольшом коэффициенте качества (в пределах 0,2–0,3) содержит восходящие участки, т. е. возможно рикошетирование аппарата. В этом случае допустимо двойное погружение спускаемого аппарата в атмосферу (рис… 2). При подлете к Земле со второй космической скоростью при угле входа 3° спускаемый аппарат после первого погружения выходит из атмосферы на эллиптическую орбиту и затем вновь входит в атмосферу, но уже на расстоянии 10000 км от точки выхода.

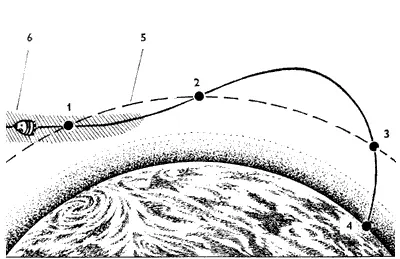

Рис. 2. Двойное погружение в атмосферу: 1 — первый вход в атмосферу; 2 — выход из атмосферы; 3 — второй вход в атмосферу; 4 — посадка; 5 — условная граница атмосферы; 6 — коридор входа

Однако обеспечение точного места посадки при этом затруднительно, поскольку, при отклонении скорости на 0,001 (около 8 м/с) от расчетной приводит к отклонению дальности точки вторичного входа в атмосферу на 300 км, а отклонение угла наклона траектории на 0,1° — к отклонению дальности на 180 км. Чтобы эта неопределенность уменьшилась, траектория должна иметь как можно больший угол наклона в точке вылета из атмосферы. Правда, величина этого угла ограничивается запасом аэродинамического качества спускаемого аппарата, а также допустимым пределом максимальных перегрузок (в ином случае будут более глубокие погружения в атмосферу на первом участке). На промежуточном участке полета управление аппаратом невозможно, и поэтому накопленное отклонение по дальности сможет быть скомпенсировано только на участке второго погружения в атмосферу.

Подчеркнем, что, рассматривая возможности спускаемого аппарата при возвращении с орбиты и с лунных траекторий, мы предусматривали программное управление движением аппарата. Однако при возвращении с орбиты могут возникать и такие ситуации, когда управлять траекторией спуска с помощью аэродинамических сил станет невозможно. Например, если вдруг спускаемый аппарат не удалось сориентировать перед входом в атмосферу или, скажем, подготовить систему управления. В этих ситуациях необходимо осуществлять баллистический спуск по траектории, которая формируется без использования подъемной и боковой аэродинамических сил аппарата.

При этом выбирается траектория, которая обеспечивает значительно меньший разброс мест приземления и позволяет избежать недопустимо больших перегрузок. А большие перегрузки весьма возможны, если спускаемый аппарат, скажем, входит в атмосферу перевернутым на 180°, т. е. когда подъемная сила не выталкивает аппарат вверх, а заставляет погружаться в еще более плотные слои атмосферы и делает спуск более крутым. Однако организовать необходимый баллистический спуск довольно просто — достаточно сообщить аппарату вращение относительно оси, совпадающей с направлением полета. При таком вращении воздействие поперечных аэродинамических сил сводится к минимуму.

Теплозащитное покрытие. Как уже говорилось, почти вся энергия, сообщенная ракетой-носителем космическому аппарату, должна рассеяться в атмосфере при его торможении. Однако определенная часть этой энергии ведет к нагреву спускаемого аппарата при его движении в атмосфере. Без достаточной защиты металлическая его конструкция сгорает при входе в атмосферу и аппарат прекращает свое существование. Тепловая защита должна быть хорошим изолятором тепловой энергии, т. е. обладать малой способностью к теплопередаче и быть жаростойкой. Таким требованиям отвечают отдельные сорта искусственных материалов — пластмасс.

Спускаемый аппарат покрывают теплозащитным экраном, как правило, из этих искусственных материалов, состоящим из нескольких слоев. Причем внешний слой состоит обычно из относительно прочных пластмасс с графитовым наполнением как наиболее тугоплавким материалом, а следующий термоизоляционный слой — чаще всего из пластика со стекловолокнистым наполнением. Для уменьшения массы теплоизоляции, как правило, отдельные се слои делают сотовыми, пористыми, но обладающими достаточно высокой прочностью.

Толщина теплового покрытия зависит от типа спускаемого аппарата и его назначения. Например, у спускаемого аппарата станции «Венера-14» унос теплозащитного покрытия при прохождении атмосферы Венеры был порядка 30–70 мм по толщине защитного экрана. Следовательно, теплозащитное покрытие должно иметь достаточно значительную толщину, чтобы сохранить металлическую конструкцию спускаемого аппарата. А это уже составляет значительный процент массы от допустимой величины для спускаемого аппарата. Так, для спускаемого аппарата корабля «Восток», имевшего массу 2460 кг, масса сферической теплозащиты составляла 800 кг.
