Евгений Попов - Спускаемые аппараты

Что же требуется, чтобы при спуске космонавтов с орбиты имелись комфортабельные условия, т. е. чтобы торможение происходило с ускорением земной тяжести (т..е. почти 10 м/с 2)?

Во-первых, тормозной путь при этом должен быть длиной 3200 км. Во-вторых, если бы ничего не мешало, т. е. не считать атмосферу, то пришлось бы 800 с спускаться при включенном двигателе. А в земных условиях воздушная оболочка так плавно затормозить при баллистическом спуске не может, и торможение происходит более резким, с большими перегрузками.

Иначе говоря, для уменьшения величины перегрузки необходимо осуществлять спуск не по баллистической траектории, а с использованием подъемной силы, В этом случае необходимо применять спускаемый аппарат, обладающий аэродинамическим качеством. Шар, как уже говорилось, аэродинамическим качеством не обладает, но уже пластинка, если ее поместить в потоке воздуха наклонно, показывает наличие подъемной силы, В космонавтике использовали такую пластинку (правда, круглую в поперечном сечении и выпуклую в сторону потока), а сзади расположили отсек экипажа — получился спускаемый аппарат в форме фары.

Такая конструкция обладает аэродинамическим качеством до 0,35 или, иначе говоря, в движении при определенном наклоне передней стенки фары возникает подъемная сила, достигающая величины 35 % от силы лобового сопротивления. Подъемная сила дает возможность проводить спуск по более пологой траектории, с меньшими перегрузками. Такая форма характерна для спускаемых аппаратов космических кораблей «Союз», «Меркурий», «Джсмини» и «Аполлон». Правда, корабль «Меркурий» не мог воспользоваться своей формой для создания подъемной силы. Конструктивное решение корабля не позволяло этого сделать, а спуск аппарата всегда происходил по баллистической траектории.

Что же необходимо создать для осуществления наклона передней стенки фары при обтекании ее потоком воздуха?

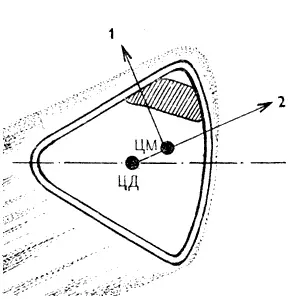

Рис. 1. Смещение центра масс спускаемого аппарата: 1 — подъемная сила; 2 — направление полета; ЦМ — центр масс; ЦД — центр давлений; заштриховано место наиболее массивного оборудования

В принципе это можно было сделать с помощью системы ориентации. Правда, расход топлива при этом достигал бы очень больших значений: ведь надо было создать значительные управляющие моменты для компенсации моментов, возникающих под действием аэродинамических сил. И с точки зрения затрат огромных масс топлива этот путь неприемлем.

Более простое решение — смещение центра масс относительно оси симметрии. У фары в качестве основной несущей поверхности используется передняя стенка — днище, имеющее форму сегмента сферы относительно небольшой кривизны. Боковая поверхность спускаемого аппарата выполняется либо в форме конуса, либо при сочетании конуса и части сферы. Спуск аппарата осуществляется днищем вперед. Поскольку по внешнему виду спускаемый аппарат является телом вращения, то его центр давления (результирующей силы аэродинамического воздействия) находится на оси симметрии. Так что смешенный центр масс располагают между днищем и центром давления.

Такая центровка обеспечивает устойчивое положение спускаемого аппарата в воздушном потоке (днищем вперед), а также несимметричное обтекание спускаемого аппарата. Благодаря последнему появляется подъемная сила, перпендикулярная набегающему потоку (рис. 1).

Спуск с орбиты искусственного спутника Земли может успешно осуществляться в широком диапазоне начальных условий с приемлемыми перегрузочными и тепловыми нагрузками как при баллистическом спуске, так и при спуске с использованием аэродинамического качества спускаемого аппарата. При этом широко применяется система управления движением при спуске, основанная на методе управления спускаемым аппаратом путем его программного разворота по углу крена (при постоянном угле атаки), что в процессе полета обеспечивает изменение эффективной силы — проекции подъемной силы на вертикальную плоскость. Такой метод требует достаточно малых управляющих моментов, благодаря так называемой статической нейтральности по углу крена и неизменности картины обтекания воздушным потоком в процессе управления.

Но уже при возвращении космического аппарата после полета к Луне, когда скорость его входа в земную атмосферу близка ко второй космической скорости, проблема спуска усложняется в связи с увеличением перегрузок и повышением напряженности теплового потока. Для успешного решения задачи спуска надо в этом случае очень точно выдерживать «коридор» входа в атмосферу, который определяет границы по углу входа в атмосферу. В случае больших углов возникают большие перегрузки, и наоборот, при очень малых углах атмосфера может не «захватить» спускаемый аппарат вследствие незначительности своего сопротивления его движению. Отметим, что границы коридора входа зависят как от аэродинамических характеристик спускаемого аппарата, так и от того, каким образом используется аэродинамическое качество аппарата на начальном участке погружения в атмосферу. Кроме того, с увеличением скорости полета уменьшается и ширина коридора входа в атмосферу, а это ведет к увеличению точности работы системы навигации и коррекции на подлетном участке траектории.
