Евгений Попов - Спускаемые аппараты

При осуществлении полета второй и третьей автоматической станции «Марс» предусматривалось проведение мягкой посадки спускаемого аппарата на поверхность планеты и передачи сигналов на станцию, совершающую полет по орбите вокруг планеты. С целью создания искусственного спутника Марса необходимо было осуществить вывод станции в район планеты Марс таким образом, чтобы ее движение осуществлялось не по попадающей траектории, а по пролетной, причем на сравнительно небольшом расстоянии от поверхности.

Но для спускаемого аппарата такая траектория неприемлема, для него траектория полета должна заканчиваться попаданием если не в саму планету, то хотя бы в атмосферу. Однако вследствие разреженности атмосферы и, следовательно, чтобы увеличить путь движения аппарата в ней для возможно более эффективного аэродинамического торможения, полет спускаемого аппарата должен происходить почти по касательной к поверхности планеты. Правда, из-за соображений надежности выполнения задачи было принято, чтобы угол входа составлял не менее 10°. При меньших углах входа атмосфера могла не захватить спускаемый аппарат, поскольку в этом случае не было бы эффективного торможения и спускаемый аппарат, отрикошетировав, ушел бы прочь от планеты.

Решение всех этих проблем привело к тому, что полет станции «Марс» был запланирован по пролетной траектории, но на расстоянии около 40 тыс. км от планеты было предусмотрено отделить спускаемый аппарат от станции и направить его по новой траектории в атмосферу планеты. Чтобы обеспечить возможность изменить траекторию полета, на спускаемый аппарат установили систему увода, состоящую из фермы с двигательной установкой на твердом топливе и системы управления.

Перед разделением станции и спускаемого аппарата станция «Марс» была ориентирована определенным образом, с тем чтобы спускаемый аппарат в момент отделения был направлен в требуемое направление. Через 15 мин после разделения включился твердотопливный двигатель увода. Получив дополнительную скорость, равную 120 м/с, спускаемый аппарат направился в расчетную точку входа в атмосферу. Затем система управления, размещенная на ферме, развернула спускаемый аппарат аэродинамическим тормозным конусом вперед по направлению движения, что. бы обеспечить правильный ориентированный вход в атмосферу планеты.

Для поддержания спускаемого аппарата в такой ориентации во время полета к планете, длящегося почти 4 ч, была осуществлена гироскопическая стабилизация. Раскрутка аппарата по продольной оси проводилась с помощью двух малых твердотопливных двигателей установленных на периферии аэродинамического тормозного конуса. Ферма с системой управления и двигателем увода, ставшая теперь ненужной, была отделена от спускаемого аппарата.

Перед входом в атмосферу Марса по команде от программно-временного устройства были включены два других твердотопливных двигателя, также расположенных на периферии тормозного конуса, после чего вращение спускаемого аппарата прекратилось. Отметим, что при этом учитывалось и следующее обстоятельство. После сброса системы увода момент инерции и масса спускаемого аппарата уменьшались, поэтому двигатели, предназначенные для остановки закрутки, создавали меньший импульс, чем двигатели гироскопической стабилизации.

Вращение же прекращалось в основном с тем, чтобы при вводе парашютной системы не произошло псрсхлестывание строп.

Вход спускаемого аппарата в атмосферу произошел при скорости 5600 м/с, но он был защищен от теплового воздействия аэродинамическим тормозным конусом, наружная поверхность которого была покрыта теплозащитной оболочкой (рис. 8). Торможение атмосферой продолжалось при снижении скорости до 2М. Ввод парашюта на таких скоростях требует больших усилий. При движении спускаемого аппарата в атмосфере с большими скоростями сзади него образуется разрежение, в которое может быть втянут парашют, еще не успевший раскрыться (особенно при вялом введении). Для принудительного ввода парашюта использовался твердотопливный двигатель, расположенный на крышке отсека вытяжного парашюта.

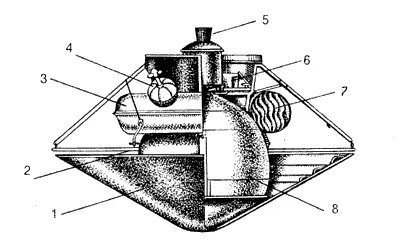

Рис. 8. Спускаемый аппарат станции «Марс-2»: 1 — аэродинамический конус; 2 — антенна радиовысотомера; 3 — парашютный контейнер; 4 — двигатель ввода вытяжного парашюта; 5 — двигатель увода спускаемого аппарата; 6 — приборы и аппаратура системы управления; 7 — основной парашют; 8 — автоматическая марсианская станция
