Евгений Попов - Спускаемые аппараты

Спускаемый аппарат нового поколения советских лунников разрабатывался как посадочная ступень в виде самостоятельного ракетного блока многоцелевого назначения. Этот блок имел жидкостный ракетный двигатель, систему баков с компонентами топлива, приборные отсеки и амортизационные опоры для посадки на поверхность Луны. На посадочной ступени устанавливались также антенны бортового радиокомплекса и исполнительные органы системы ориентации.

В приборных отсеках размещались электронно-вычислительные и гироскопические приборы системы управления и стабилизации, электронные приборы ориентации, радиоприемники и передатчики бортовые радиоизмсрительного комплекса, программно-временное устройство, автоматически управляющее работой всех систем и агрегатов, химические аккумуляторные батареи и преобразователи тока, элементы системы терморегулирования, автономные средства измерения высоты, горизонтальной и вертикальной составляющей скорости при посадке и другое оборудование, в том числе и научная аппаратура.

Двигательная установка посадочной ступени использовалась не только для проведения торможения при посадке, но и для осуществления коррекции орбиты при перелете от Земли до Луны. В составе двигательной установки были также два двигателя малой тяги, которые включались на заключительном этапе посадки. Основной двигатель посадочной ступени имел возможность многоразового запуска.

Посадка на Луну в отличие от первых спусков на лунную поверхность проводилась не непосредственно с перелетной трактории, а с предварительным выведением космического аппарата на орбиту искусственного спутника Луны. Путем проведения маневров, выполняемых с помощью двигательной установки, формировалась предпосадочная орбита, необходимая для создания оптимальных условий точной посадки в заданный район лунной поверхности.

Особенностью такой орбиты является небольшая высота орбиты в перицентре над поверхностью Луны — всего около 15 км. Перицентр в этом случае организуется над заданным районом посадки. Отметим, что такая высота обусловлена наличием на Луне гор высотой до 9 км, оставшееся расстояние 5-б км как раз обеспечивало допустимые погрешности в формировании орбиты.

Перед включением двигательной установки для осуществления посадки проводились операции ориентирования и программного разворота станции, чтобы обеспечить движение статщии соплом двигателя вперед. Протяженность трассы полета с включенным двигателем от точки схода с орбиты до места прилунения составляла 250 км. На всем участке снижения положение станции строго стабилизировалось. Высота и вертикальная скорость спуска находились под непрерывным контролем бортового доплеровского измерителя скорости и высотомера. Все операции при спуске осуществлялись автоматическими устройствами станции без вмешательства Земли.

По достижении заданных значений высоты над лунной поверхностью и вертикальных составляющих скорости двигатель выключился и повторно включился, а на высоте 20 м вместо него начинали работать двигатели малой тяги. Перед включением двигателя для осуществления торможения два отсека с опорожненными топливными баками (топливо использовалось при проведении коррекции и торможении у Луны для создания орбиты искусственного спутника Луны), а также с аппаратурой астронавигации и другими приборами, не задействованными для проведения посадки, сбрасывались, и на Луну опускалась облегченная посадочная ступень с полезным грузом (рис. 7). В качестве последнего использовалась у «Луны-16», «Луны-20» и «Луны-24» возвратная ракета Луна — Земля, а для «Луны-17» и «Луны-21» — самоходный аппарат «Луноход».

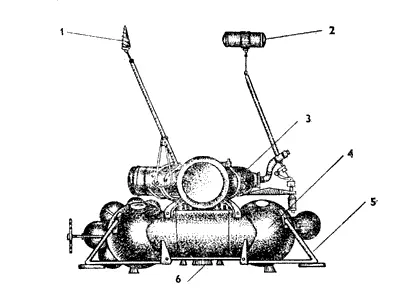

Рис. 7. Спускаемый аппарат станции «Луна-16»: 1 — антенна; 2 — грунтозаборное устройство; 3 — отсек системы управления; 4 — топливный бок; 5 — опора; 6 — двигатель

Посадочная ступень после выключения двигательной установки опускалась на поверхность. Удар о грунт смягчали четыре опоры с амортизаторами. Причем энергия удара расходовалась на растяжение металлических стержней, расположенных в стойках опор, и на смятие тарельчатых опор, изготовленных с сотовым заполнением.

Программа «Сервейер» предназначалась для изучения характеристик лунного грунта и условий на лунной поверхности, чтобы обеспечить успешное выполнение программы «Аполлон». Конструктивно аппарат «Сервейер» состоит из каркаса, изготовленного из алюминисвых труб, к которому крепились три опоры посадочного устройства и мачта для установки батарей солнечных элементов и остронаправленной антенны. На каркасе располагались два герметичных контейнера с электронной. аппаратурой, двигательная установка, телевизионная камера, навигационное и научное оборудование.
