«Берег» – индивидуальный индикатор радиационной мощности дозы. Предназначен для оценки радиационного фона в пределах от 10 до 120 мкР/ч и более.

СИМ-05 фиксирует уровни мощности эквивалентной дозы гамма-излучения.

ИРД-02Б – дозиметр-радиометр. Предназначен для измерения мощности эквивалентной дозы гамма-излучения, для оценки плотности потока бета-излучения от загрязненных поверхностей и загрязненности бета-гамма-излучающими нуклидами проб воды, почвы, пищи, фуража.

ДП-5 (А, Б, В) предназначен для измерения мощности гамма-излучений на местности и радиоактивного заражения различных поверхностей по гамма-излучению.

Технические данные: диапазон измерения – 0,05 мР/ч – 200 Р/ч, погрешность измерения 30%. Диапазон рабочих температур – –40°С – +50°С. Масса прибора ДП-5А, Б – 2,8 кг, ДП-5В – 3,2 кг.

Устройство прибора:

1) измерительный пульт;

2) зонд (блок детектирования ДП-5В) с гибким кабелем;

3) футляр с ремнем;

4) делитель напряжения;

5) контрольный источник;

6) удлинительная штанга;

7) телефон;

8) комплект ЗИП;

9) документация;

10) укладочный ящик.

На передней панели измерительного пульта размещены:

1) микроамперметр;

2) переключатель поддиапазонов;

3) кнопка сброса показаний;

4) тумблер подсвета шкалы;

5) гнездо выключения телефонов;

6) ручка регулирования режима (у ДП-5В – нет);

7) корректор нуля (у ДП-5В – нет).

Шкала амперметра отградуирована непосредственно в единицах измерения излучений (нижняя шкала в Р/ч, верхняя – в мР/ч).

Диапазон измерений прибора (0,05 мР/ч – 200 Р/ч) разбит на шесть поддиапазонов (200 × 1000 × 100 × 10 × 1 × 0,1) (табл. 5).

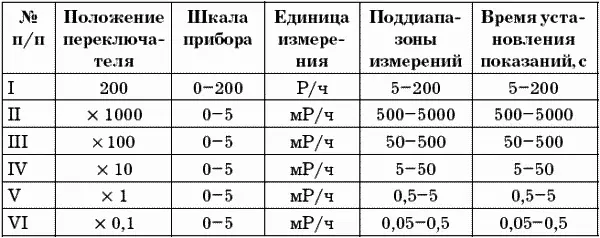

Таблица 5 Диапазон измерений рентгенометра – радиометра ДП-5

Переход с поддиапазона на поддиапазон осуществляется поворотом ручки переключателя. На I поддиапазоне отсчет показаний производится по нижней шкале (0–200 Р/ч), на II, III, IV, V, VI поддиапазонах – по верхней шкале (0–5 мР/ч) с умножением на соответствующий коэффициент.

В приборе ДП-5В ручка регулировки режима отсутствует.

Прибор питается от трех элементов 1,6-ПМЦ-1,05 (КБ-1), которые расположены в нижней части корпуса пульта под крышкой.

Делитель напряжения предназначен для питания от внешних источников с напряжением 3,6 и 12 В. Делитель напряжения вставляется вместо крышки.

Зонд (блок детектирования) состоит из корпуса и ручки, в которой размещены два газоразрядных счетчика с монтажной платой.

На корпусе зонда имеется поворотный экран, который фиксируется в положениях «Б» и «Г». В положении «Б» окно открыто.

У прибора ДП-5В есть дополнительное положение «К», так как контрольный источник расположен в поверхностном экране зонда.

Удлинительная штанга крепится к зонду и регулируется в пределах 450–720 мм.

Футляр прибора состоит из двух отсеков для пульта и зонда. В крышке футляра имеется окно для наблюдения за показаниями прибора. С внутренней стороны на крышке помещены правила пользования прибором, а у ДП-5В – контрольный источник.

Принцип действия. При воздействии радиоактивных излучений на газоразрядный счетчик в цепи появляются кратковременные импульсы электротока, количество которых пропорционально мощности дозы. Эти импульсы преобразуются в постоянный ток, измеряемый микроамперметром, отградуированным в мР/ч.

Подготовка прибора к работе производится в следующей последовательности:

1) произвести внешний осмотр;

2) установить корректором стрелку прибора на «0» (при необходимости у приборов ДП-5 (А, Б);

3) пристегнуть ремни;

4) ручку регулировки режима повернуть против часовой стрелки до упора (у ДП-5В – не надо);

5) ручка переключателя поддиапазона должна быть в положении «Выкл» («0» – у ДП-5В);

6) подсоединить источник питания;

7) поставить переключатель поддиапазонов в положение «Реж» (у ДП-5В);

8) поворотом ручки регулировки режима установить стрелку прибора на метку (у ДП-5В стрелка устанавливается автоматически в режимном секторе);

9) если стрелка отклонилась недостаточно, сменить источник питания;

10) проверить освещение шкалы;

11) проверить работоспособность прибора от контрольного источника.

Для проверки работоспособности прибора необходимо:

1) экран на зонде поставить в положение «Б» (в положение «К» – в ДП-5В);
