Несложный электрический подогреватель воздуха испытан мною в хлеву, в месте обычной лежанки коз и овец, в собачьем доме и в клетках для кроликов. Особенность устройства в простоте его изготовления и пожарной безопасности, что очень важно для всех деревянных строений. А пожарная безопасность устройства подтверждена длительной — в течение двух лет — его эксплуатацией.

Обогреватель помещается на полу хлева или клетки, и благодаря ему домашние животные более комфортно чувствуют себя при отрицательной температуре окружающего воздуха.

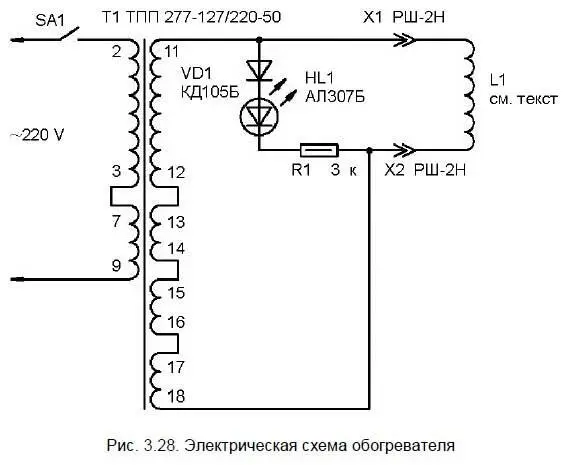

Устройство (рис. 3.28) представляет собой понижающий сетевой трансформатор ТН11277-127/220-50 с выходной мощностью не менее 20 Вт, со вторичной обмотки которого снимается безопасное напряжение переменного тока 26 В для питания нагревательного элемента L1. Сопротивление нагревательного элемента составляет 47,3 Ом. Соответственно, ток, протекающий в цепи, равен (I = U/R) 1пот = 0,55 А. Потребляемая мощность рассчитывается по формуле P = UI и составляет 14,3 Вт. Устройство включается в работу с помощью выключателя SA1. Такой подогреватель можно оставлять включенным в осветительную сеть 220 В надолго.

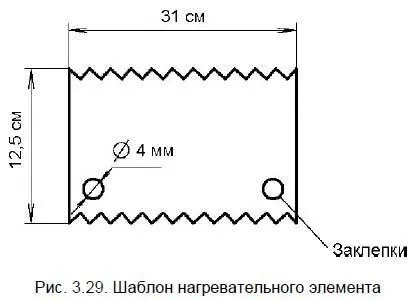

Чтобы исключить в нагревательном элементе межвитковое замыкание применен специальный шаблон (рис. 3.29) для намотки нихромовой проволоки.

Нихромовая проволока диаметром 0,4 мм (ее потребуется 4,86 м) наматывается равными витками на плоскую пластину (толщина 1–3 мм) из стеклотекстолита. Пластина имеет размеры 12,5×31 см (впрочем, размеры могут быть и иными). Как показано на рис. 3.29, для устойчивой и безопасной фиксации нихромовой проволоки края стеклотекстолита нужно вырезать зубчиками — это удобно и быстро можно сделать кусачками. Глубина зубчиков 5–7 мм. Зубчики нужны для того, чтобы намотанная с легким натяжением нихромовая проволока прочно оседала в пазах.

На заготовке с указанными размерами уместится 18 витков проволоки. Концы обмотки соединяются методом скрутки с гибким монтажным многожильным электрическим проводом общим сечением не менее 1 мм 2. Места скрутки твердо фиксируются заклепками сквозь проделанные в текстолите отверстия диаметром 3,5–5 мм. В качестве заклепок используются любые, в том числе применяемые в пошивочном производстве. Готовую обмотку прячут в обернутый в два оборота плотный тканевый мешок из саржи (можно взять также сатин или бязь). Края материала обшиваются.

Электрические провода выводятся через ткань в месте обшивки и соединяются с источником тока через компактный разъем РШ-2Н или электрический клеммник. Длина проводов от источника тока должна стремиться к минимальной, чтобы исключить большие потери энергии в соединительных проводах. Выходящие за пределы обшивки провода одеваются в металлорукав (например, от старого душевого шланга) или маскируются иным образом.

Применять обогреватель можно в любом положении относительно поверхности земли. Выделение тепловой энергии незначительно — максимальные показания термометра на прогретом приборе +45 °C, поэтому саржа на таком обогревателе никогда не загорится.

В электрическую схему (см. рис. 3.28) введен световой индикатор — светодиод HL1. Диод VD1 выпрямляет, а постоянный резистор R1 ограничивает ток в его цепи. Если индикатор не нужен, то эту цепь из схемы можно исключить. Светодиод АЛ307БМ — красного цвета свечения. Вместо него можно применить любой светодиод с прямым током до 20 мА и максимальным напряжением 2,5 В. Если же взять мигающий светодиод зарубежного производства (L-56DGD, L-769BGR) или соответствующий отечественный, тогда схему можно разнообразить — индикатор будет мигать с частотой около 2 Гц.

Включатель питания SA1 — любой, например, П2К. В качестве выпрямительного диода VD1 можно применить диоды КД103, КД202, КД226 с любым буквенным индексом. Постоянный резистор R1 — типа МЛТ-0,5. Вместо трансформатора Т1 можно применять любой другой с выходным переменным напряжением 24–26 В и мощностью не менее 20 Вт.
