С помощью насосной станции и металлопластикового «рукава» (трубопровод проложен под землей на глубине 1,5 м) я провел воду в деревенский дом. Все монтажные работы осуществлялись летом.

Насосная станция подключена к сети 220 В с помощью выключателей-автоматов (2 шт. — на фазный и «нулевой» провод), максимальная потребляемая мощность (при нагреве и включении насоса) — 2 кВт. И нагрев воды, и включение насоса происходят в насосной станции автоматически, благодаря встроенным датчикам температуры и давления в контуре, за короткий промежуток времени (пока давление в гидроконтуре не достигнет нормы). Поэтому процесс подачи воды автоматизирован «от и до» — дома остается только открыть кран.

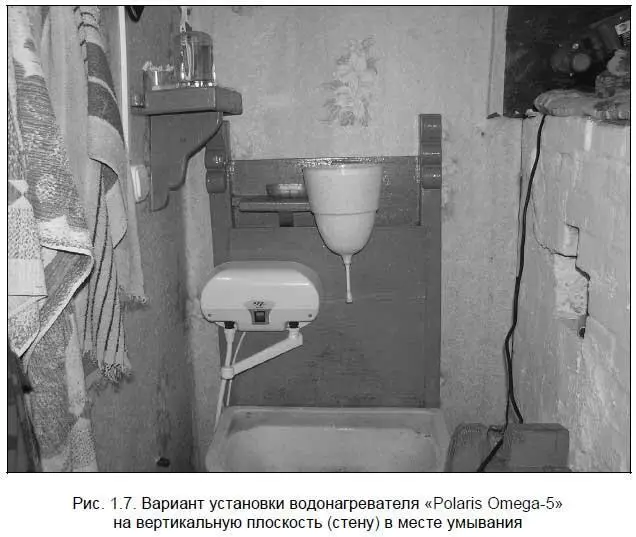

Не все насосные станции снабжены автоматическим подогревом — имеются «бюджетные» варианты насосных станций по цене до 6 тыс. руб. Если вообще обходиться без насосной станции, потребуются нагнетатель воды в виде обычного центробежного насоса и водонагреватель (рис. 1.7).

Со скоростью 1,5–4 л/мин водонагреватель нагреет воду на 20 °C (относительно температуры заборной воды). При этом затрачиваемая максимальная мощность — 5 кВт. Нагрев воды можно регулировать специальным переключателем на корпусе водонагревателя:

• режим минимального нагрева — потребление 2 кВт;

• режим среднего нагрева — 3 кВт;

• максимального — 5 кВт.

Во входной контур такого водонагревателя вода поступает из деревенского колодца (ключа). Причем летом она может поступать напрямую из заборного шланга или подаваться погружным насосом подкачки, снабженным обратным клапаном и установленным в колодце (см. разд. 1.19.2 и 1.19.3). Современные насосы таковы, что могут обеспечить снабжение водой на расстоянии 100–300 метров, что вполне достаточно для удаленного от дома деревенского колодца. Особых требований к составу воды нет. Зимой — другое дело. Вода в шланге может замерзнуть, поэтому ее предварительно накапливают в резервуаре емкостью от 100 литров (пластмассовых бочках-канистрах). Оттуда она поступает к центробежному насосу, создающему давление для водонагревателя.

Водонагреватель снабжен реле давления (прессостатом), которое является своеобразным предохранителем — пока воды в контуре и тубе нагревательного элемента нет — нагреватель не включится. Так защищается сам нагревательный элемент большой мощности.

Минимальное давление воды во входном контуре должно быть не менее 0,25 атмосферы — такое давление обеспечивает минимальный расход воды 1,5 л/мин. При давлении менее 0,25 атмосферы сработает реле давления, и водонагреватель отключит нагрев. Кран, установленный на входе водонагревателя, также позволяет регулировать это давление и расход воды. Поскольку электрический нагреватель имеет в тубе постоянную температуру нагрева, регулировкой потока проходящей через кран воды также можно изменять ее температуру на выходе — чем меньше поток воды на входе водонагревателя, тем она горячее на выходе.

Для создания давления во входном контуре нагревателя вполне достаточно слабосильного насоса типа НБЦ-0,55, он подключается к сети 220 В через обычный электровыключатель. Теперь остается только (при открытом входном кране) включить насосом подкачку воды, на передней панели водонагревателя выбрать режим нагрева (от минимального до максимального) и направить струю в раковину.

Совет.

Водонагреватель может быть установлен и выше роста человека, например, для варианта с душевой кабиной или деревенским душем.

В этом случае применяют специальные насадки на выходной кран с распылителем воды.

Однако что делать тем, кто по каким-то причинам не обзавелся насосом патрубками, переходниками или не смог это правильно собрать и подключить? И здесь не все потеряно для тех, кто любит (и может) работать руками.

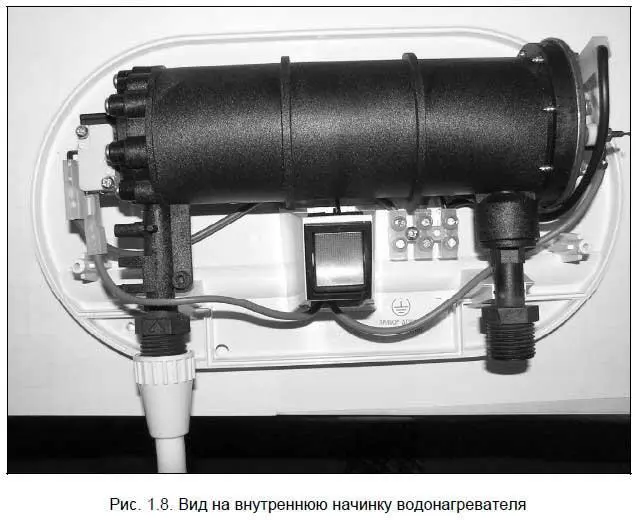

Доработка водонагревателя для его работы без насоса «проще пареной репы». Она сводится к принудительной блокировке прессостата. Потребуется вскрыть (выкрутив три самореза) верхнюю панель водонагревателя, и вашему взору предстанет вид, показанный на рис. 1.8.

Длинная черная туба — основной элемент водонагревателя, через него заборная вода, поступающая слева, нагревается и подается к выходному отверстию. Прессостат состоит из пружины и заглушки, которая уже при минимальном давлении воды воздействует на микропереключатель (рис. 1.9).
