Л. Зарубина - Гидроизоляция конструкций, зданий и сооружений

Бурение отверстий выполняется сверлом диаметром 12–32 мм под углом 30–40°, в шахматном порядке, двумя рядами. При этом расстояние между рядами составляет 10–12 см, а глубина отверстия должна быть на 5–7 см меньше толщины обрабатываемой стены.

Для инъекций могут быть использованы насосы, создающие давление до 4 МПа. Расход эмульсии зависит от пористости, влажности и толщины конструкции. Например, на 1 п. м стены толщиной 40 см требуется 6–8 л эмульсии. [19]

Второй способ предполагает бурение в стенах секущих горизонтальных скважин диаметром 50–80 мм равными заходками и укладку в образовавшуюся щель рулонного гидроизоляционного материала. Затем прорезь зачеканивается безусадочным цементным раствором под давлением.

Описанные методы гарантированно ликвидируют последствия намокания фундаментных стен: повышенную влажность помещений, образование грибка, вспучивание и шелушение штукатурки и краски, вымывание цементного камня в фундаментных блоках, швах и кирпичной кладке. Более того, они предотвращают образование трещин, пустот и полостей в процессе дальнейшей эксплуатации. [64]

Материал для защиты от капиллярной влажности и повышения надежности гидроизоляционных покрытий «Ceresit СО 81»изготовлен на основе силикатов и кремнийорганических соединений.

Он обладает высокой проникающей способностью и малой вязкостью. Обработка «Ceresit СО 81» придает строительным материалам гидрофобные свойства и повышает их прочностные показатели. Одновременно закупориваются капилляры и трещины раскрытием до 0,5 мм.

«Ceresit CO 81» обычно применяют при ремонте старых зданий для остановки капиллярного переноса воды в кирпичной и каменной кладках путем создания внутристенной отсечной гидроизоляции. [55, 57, 65]

«Adexin HS2»производства компании «Heidelberger Zement» (Германия) — гидрофобный, не содержащий растворителя, химический препарат для влагоотталкивающей поперечной изоляции. «Adexin HS2» является силиконовым микроэмульсионным концентратом, который перед использованием затворяется водой.

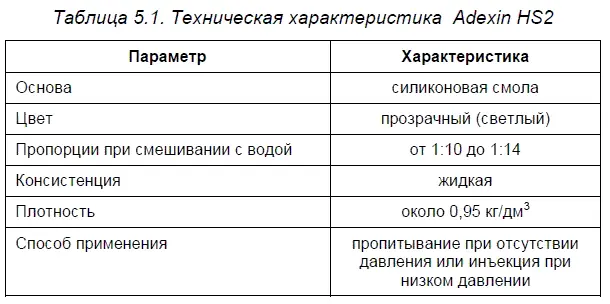

Применяется в качестве инъекционного раствора, нагнетаемого под давлением в скважины, пробуренные в бетонных и каменных конструкциях. Материал эффективен при уровне влажности стены до 90 % и при максимальной концентрации соли 1 % (табл. 5.1).

В случае обработки стен толщиной более 1 м высверливать отверстия следует с обеих сторон. Просверленные отверстия рекомендуется продуть сжатым воздухом.

Западногерманская фирма REMMERS рекомендует систему «Aida Kiesol» для гидроизоляции подвала со стороны цоколя способом горизонтальной отсечки от капиллярной влаги с применением «Sulfiton Dickbeschichtung».

1. Снять старую штукатурку и очистить весь цоколь на 20 см ниже уровня отмостки. Высокий цоколь очистить на 1 м в высоту от уровня отмостки.

2. Выдолбить старые швы на глубину 2 см (рыхлые места), очистить кладку, тщательно удалить пыль.

3. Затереть глубокие швы и сколы штукатуркой «Aisit Grundputz»(Аизит грундпутц); расход около 12 кг/м при толщине слоя 1 см.

4. Нанести первый слой (обрызгать под низким давлением) — грунтовочную силикатизационную жидкость «Aida Kiesol»(Аида Кизол) от уровня земли и на 50 см выше линии предстоящего бурения отверстий. Через 15 мин с помощью щетки обмазать обработанную площадь сульфатоустойчивым шламом, приготовленным из сухой смеси, затворенной водой — «Aida Sulfatexschlamme»(Аида Сульфатексшлэмме). Расход «Aida Kiesol» (Аида Кизол) — 0,2 кг сухой смеси/м 2и «Aida Sulfatexschlamme» (Аида Сульфатексшлэмме) — 2,0 кг сухой смеси/м 2.

5. Бурить отверстия по постельному шву на расстоянии 15–20 см друг от друга по всему периметру. Диаметр отверстий 18 мм, глубина — на 10 см меньше толщины стены, угол наклона скважин 30–45°. Просверленные скважины продуть от пыли.

5а. В случае обнаружения пустот внутри стены и/или больших трещин в них через воронку с наклонным стоком заливают специальную суспензию для отверстий — «Aida Bohrlochsuspension»(Аида Борлохсуспензион), приготовленную из сухой смеси затворенной водой. Через сутки просверливают новое отверстие на 5 см выше предыдущего; расход — 1 кг/л пустоты.

6. В продутые воздухом отверстия забивают пакеры (штуцеры). Через пакеры закачивают силикатизационную жидкость «Aida Kiesol» (Аида Кизол) со скоростью не более 0,5 кг/мин., давление примерно 3–5 бар. Закачку выполняют в 2–3 приема методом низкого давления. При заливании жидкости самотеком предпочтительный диаметр отверстий 30 мм, а расстояние между ними 12 см. Самотек более эффективен, чем закачка под давлением: он поддается точному контролю расхода и гарантирует попадание материала в капиллярно-активные поры. Средний расход «Aida Kiesol» (Аида Кизол) — 1,5 кг/1 п. м на каждые 10 см толщины стены, т. е. 15 кг/п. м стены. Таблица расхода в зависимости от толщины стены и глубины отверстий приведена в инструкции по применению материалов.
