Л. Зарубина - Гидроизоляция конструкций, зданий и сооружений

□ жидкое стекло (натриевое, калиевое, литиевое);

□ щелочные метилсиликаты;

□ смеси растворов из силикатов и щелочных метилсиликатов;

□ растворы щелочных пропилсиликатов;

□ силаны и низкомолекулярные силоксаны;

□ силиконовые эмульсоиды SMK;

□ полиуретановые, эпоксидные и акриловые смолы;

□ асфальтовые эмульсии, асфальтовые эмульсии в органических растворах;

□ термопластичные эмульсии;

□ парафины, компоненты керосиновых восков.

Независимо от способа введения препарата в капиллярнопористую структуру защита от проникновения влаги заключается в уменьшении радиуса капилляра (r → 0), гидрофобизации (угол увлажнения Θ ≥ 90°), уплотнении капилляров (г = 0) или комбинации всех этих приемов (r → 0, Θ ≥ 90°). [104]

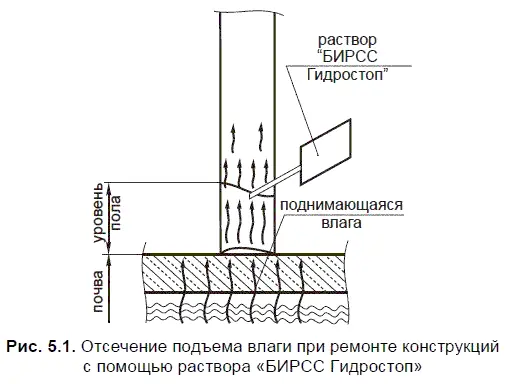

ОАО «ОЗСС» рекомендует для отсечной гидроизоляции состав «БИРСС Гидростоп», представляющий собой модифицированный раствор силиката кальция. Состав применяется методом закачки в изолируемые конструкции. Для этого в стене сверлятся отверстия на 85–90 % толщины стены под углом 20–23° в надцокольной части здания через 10–18 см в зависимости от вида материала, из которого выполнена стена, его пористости и влажности. Состав нагнетается в стену специальным подающим устройством низкого давления или заливается самотеком. При контакте образуется силикат кальция в виде геля, заполняющий мельчайшие трещины и каналы и создающий барьер для подъема влаги. Средний расход материала 1–1,5 кг на одно отверстие (рис. 5.1).

Для устранения активных водных протечек в бетоне или камне предназначен быстросхватывающийся состав «БИРСС Гидромиг», представляющий собой смесь специальных цементов, микронаполнителей и химических присадок. При контакте с водой состав схватывается, закупоривая все очаги фильтрации даже при высоком давлении. При схватывании состав расширяется, гарантируя надежную долговечную гидроизоляцию. Благодаря цементной основе, материал может применяться в сочетании с другими ремонтными и штукатурными составами. Он не содержит вредных примесей и пригоден для ремонта бассейнов и резервуаров питьевой воды. [1]

При горизонтальном способе защиты от увлажнения конструкций подземных сооружений наиболее эффективны водорастворимые органосиликонаты отечественного производства, например, «ГКЖ-10», «ГКЖ-11», «Петросил М»или их смеси.

К этим кремнийорганическим составам разработаны специальные модификаторы, которые усиливают эффект их химического взаимодействия с материалом конструкций. Благодаря этому снижается растворимость побочных продуктов их твердения, что способствует кольматации пор — тампонажному эффекту, в результате которого уменьшается общий объем пор. В присутствии модификатора водоотталкивающий эффект проявляется значительно быстрее, чем у немодифицированных органосиликонатов, и при этом исключается вероятность вымывания незафиксированного гидрофобизатора из материала конструкций.

НИИМосстроем разработана технология устройства гидроизоляционных экранов методом инъецирования модифицированных кремнийорганических составов в защищаемые конструкции. Составы, разработанные совместно с НПО «КОСМОС», обладают гидрофобиизирующими свойствами.

По этому методу на уровне несколько выше подвального пола здания устраивается сплошной горизонтальный гидроизоляционный слой из гидрофобизированного слоя камня, бетона или кирпича. Он надежно перекрывает капилляры и поры стен и отсекает лежащую выше кладку от грунтовых вод. [63]

Способ создания горизонтального гидроизоляционного барьера внутри помещения возможен с помощью эмульсии «Kemasol»компании «Kema» (Словения).

В этом случае бурятся отверстия в стенах и полах и через них инъецируется силиконовая эмульсия «Kemasol», которая предотвращет подъем влаги по капиллярам еще и за счет электроосмотических сил.

Этот материал, на основе калиевого метилсиликоната, способен быстро и глубоко проникать в поры конструкций. Водоотталкивающий барьер создается за счет химической реакции между компонентами «Kemasol» и углекислого газа воздуха, в результате которой образуются нерастворимые в воде кремниевые соединения.
