Л. Зарубина - Гидроизоляция конструкций, зданий и сооружений

Ситовые характеристики инертных наполнителей должны обеспечивать возможно более плотную упаковку. Наиболее распространенным наполнителем является отмытый кварцевый песок крупностью до 0,3–0,4 мм.

Гидроизолирующие смеси должны содержать достаточно большое количество вяжущих — цемента и полимеров, так как именно они выполняют основную задачу — изолируют капилляры и поры.

Из химических компонентов, используемых в рецептурах гидроизолирующих смесей, важную роль играют эфиры целлюлозы и крахмала, антивспениватели, тиксотропирующие или разжижающие добавки (в зависимости от вертикальной или горизонтальной изолируемой поверхности), замедлители или ускорители твердения. Разжижающие добавки применяют и для снижения ВЦ, что несколько уменьшает фиксирующую способность раствора.

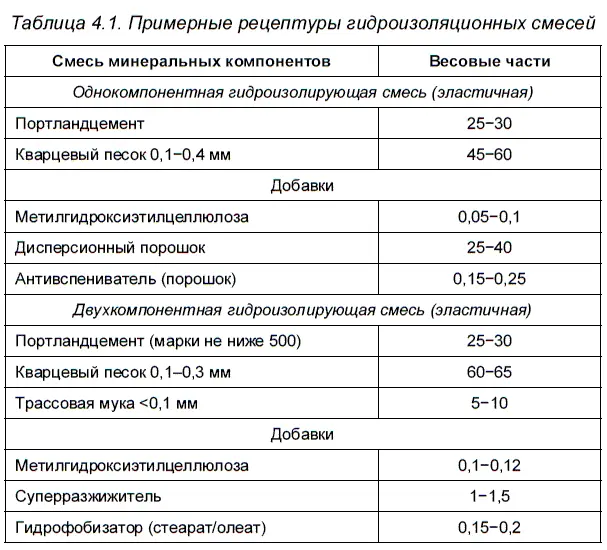

Примерные рецептуры простых одно- и двухкомпонентных гидроизоляционных смесей с относительно небольшим количеством цемента приведены в табл. 4.1.

В качестве второго компонента применяют преимущественно акрилатные дисперсии.

Приведенные рецептуры дают представление о простейших видах гидроизоляционных смесей. Для повышения качества рекомендуется введение дополнительных добавок:

□ глиноземистый цемент — для компенсации усадки портландцемента;

□ наполнители пластинчатой и линейной конфигурации — для уплотнения упаковки твердых частиц;

□ эфир крахмала — для уменьшения налипания массы на инструмент;

□ диспергатор, если масса склонна к комкованию при затворении водой.

Нормативные требования по качеству водно-дисперсионных гидроизоляционных смесей на цементно-полимерной основе отсутствуют, поэтому изготовители вправе закладывать в технические условия собственные параметры, которые отвечали бы техническим потребностям рынка.

Наряду с портландцементом при устройстве цементно-песчаной гидроизоляции применяют водонепроницаемый безусадочный цемент (ВВЦ) и водонепроницаемый расширяющийся цемент (ВРЦ).

Уход за твердеющим цементно-песчаным покрытием предполагает увлажнение, которое выполняют через 12 часов после укладки, 2–3 раза в сутки на протяжении 12–15 дней; при водонепроницаемом безусадочном цементе — через 2 часа после укладки, а затем через каждые 2–3 часа в течение суток.

Выпускаемые в СНГ гидроизоляционные смеси позволяют создавать бесшовные покрытия, обеспечивающие водонепроницаемость при напоре до 70 м водяного столба.

Компания «Юнис» разработала новую систему цементных материалов для защиты фасадов и конструкций, подверженных частому воздействию влаги.

Залогом долговечности штукатурного фасада служит правильная подготовка основания. Для обеспечения требуемого уровня адгезии поверхность основания необходимо очистить от загрязнений, остатков краски и масел, удалить отслоения материала стены и загрунтовать.

Грунтовка не только связывает оставшиеся частицы пыли, но и укрепляет поверхность, глубоко проникая в поры конструкционного материала.

Спектр грунтовок «Юнис» включает:

□ «Юнис Грунт ГП»— грунтовка глубокого проникновения, предназначенная для повышения адгезии к слабым (пенобетон) и слабовпитывающим (железобетонные и монолитные конструкции) основаниям. Этот состав увеличивает прочность сцепления любых материалов вне зависимости от их природы и может использоваться как снаружи, так и внутри помещений с любой влажностью;

□ «Юнис Грунт Универсальный»— укрепляет поверхностный слой материала основания, нормализует его впитывающую способность и повышает адгезию к основанию гипсовых и цементных растворов, а также красок любого типа. Применение этой грунтовки позволяет существенно снизить расход краски и увеличить ее укрывистость.

Аналогичными свойствами обладает «Юнис Грунт ВР», но этот состав предназначен для использования только внутри помещений с любой влажностью. [52]

В настоящее время разработан грунт «Бетон Актив», который скоро поступит на рынок. Его нанесение многократно повышает адгезионные свойства даже недорогих отечественных материалов, гарантируя сохранение декоративно-защитной функции стен и полов в течение долгого времени. [74]

Состав «Кальматрон-Эконом»представляет собой цементно-песчаную смесь, модифицированную технологической добавкой проникающего действия «Кальматрон», приготовленной на специальном оборудовании. Затворяется смесь водой непосредственно перед применением на стройплощадке. Используется и при ремонтно-восстановительных работах с бетонными конструкциями для повышения их водонепроницаемости и морозостойкости.
