Л. Зарубина - Гидроизоляция конструкций, зданий и сооружений

Эластичная гидроизоляция «Эволит-гидро-эластик»рекомендуется для защиты конструкций, которые подвергаются динамическим нагрузкам, сохраняя свойства при относительном удлинении 15 %. Состав можно наносить на металлические конструкции и на мокрую поверхность.

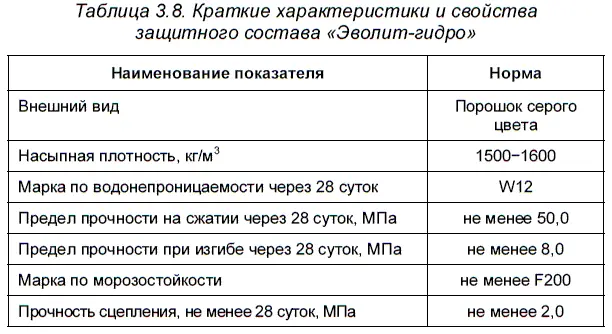

Высокопрочная штукатурная дисперсно-армированная изоляция «Эволит-гидро» содержит полипропиленовые волокна и позволяет повысить долговечность строительных растворов, бетона и стальной арматуры. Максимальное значение водонепроницаемости — W18. Водонепроницаемость на отрыв при толщине слоя 1 см не менее 0,6 Мпа (6 атм), а на прижим — не менее 0,8 Мпа (8 атм).

Штукатурная гидроизоляция «Эволит-гидро» обеспечивает надежную защиту конструкций при температурах от -40 до +90 °C.

Стоимость современных отечественных гидроизоляционных смесей почти вдвое ниже зарубежных аналогов при равных физикотехнических и эксплуатационных показателях.

Область применения «Эволит-гидро» и его модификаций:

□ для устройства горизонтальной отсечной гидроизоляции фундамента здания или цоколя;

□ для уплотнения рабочих швов-разрывов при бетонировании, сопряжении бетонных и железобетонных элементов конструкций, узлов-концентраторов напряжений типа «стена-стена», «днище-стена», «стена-перекрытие»;

□ для заделки трещин и мест ввода коммуникаций;

□ для заполнения пустот и раковин в несущих конструкциях;

□ в виде связующего высокоадгезионного грунтовочного покрытия при устройстве двух- и более слойных конструкций (например, плита перекрытия-стяжка, стена-перегородка-штукатурка), для консолидированной работы слоев. [98]

Штукатурная гидроизоляция — водонепроницаемое покрытие, наносимое на поверхность штукатурным способом. Штукатурные материалы работают за счет хорошей адгезии к основанию, могут наноситься на бетон, в том числе старый, кирпич и природный камень.

Штукатурная гидроизоляция состоит из нескольких слоев гидроизоляционных мастик или растворов. По виду материалов различают асфальтовуюи цементную изоляцию.

Асфальтовая изоляцияможет быть горячей и холодной. Горячие составы на вертикальные поверхности наносят снизу вверх, слоями толщиной 5–7 мм и ярусами высотой 1,5–1,8 м. Для нанесения применяют асфальтометы. Холодные асфальтовые мастики при небольших объемах работ наносят разливом с последующим разравниванием гладилками. При больших объемах холодные асфальтовые мастики наносят с помощью нагнетательных установок. Толщина гидроизоляционного слоя из асфальтовых мастик на горизонтальных поверхностях — 6–7 мм, а на вертикальных — до 4 мм. Второй слой наносится только после высыхания первого (через 3-24 часа). Размер полосы изоляции, наносимой с одного места, составляет по ширине 30–50 см, а по высоте 2–2,5 м.

Широкое применение находит цементно-песчаная гидроизоляция, которую выполняют двумя способами: торкретированием и отштукатуриванием.

Процесс торкретирования состоит в нанесении на изолируемую поверхность под давлением сжатого воздуха слоя цементного раствора-торкрета или бетонной смеси (набрызг-бетон). Для гидроизоляции методом торкретирования применяют портландцемент или безусадочный цемент. Растворы смесей наносят в два приема слоем 2–3 мм на подготовленные поверхности любого рельефа.

Известно, что просачивание воды происходит через поры и трещины в бетоне. Основными причинами их появления служат внутренние напряжения, возникающие из-за усадки портландцемента, неравномерной гидратации цемента по толщине слоя гидроизоляции, а также из-за неправильного подбора наполнителей. Такие внешние факторы, как нестабильность метеорологических условий при твердении цемента, деформация основы, тоже повышают риск образования трещин в гидроизоляции. Поэтому к составу гидроизолирующих смесей предъявляются следующие требования:

□ цементы должны содержать минимум компонентов, которые при гидратации и твердении превратятся в водорастворимые соединения;

□ наполнители не должны содержать водорастворимых компонентов, например, солей щелочных металлов или магния: они повышают гидрофильность раствора и ведут к росту ВЦ;

□ инертные наполнители не должны содержать компонентов, меняющихся в объеме при контакте с водой, например, набухающих в воде. Исключением являются те виды гидроизоляционных смесей, в которые умышленно вводится небольшое количество расширяющегося материала, например, бентонитовой глины. Ее задача — кольматация образовавшихся пор без изменения объема цементного камня, что создает дополнительную преграду воде.
