Кроме правила треугольника, можно пользоваться равноценным ему правилом параллелограмма (рис. 5).

Это правило требует построения параллелограмма на складывающихся векторах и проведения диагонали из их пересечения. На рисунке видно, что диагональ параллелограмма и есть замыкающая треугольника. Значит, оба правила одинаково пригодны.

Векторы используются для описания не только перемещений. Векторные величины встречаются в физике часто.

Рассмотрим, например, скорость движения. Скорость есть перемещение за единицу времени. Раз перемещение – вектор, то и скорость – вектор, смотрящий в ту же сторону. При движении по кривой линии направление перемещения все время изменяется. Как же ответить на вопрос о направлении скорости? Небольшой отрезок кривой направлен так же, как касательная. Поэтому перемещение и скорость тела в каждый данный момент направлены по касательной к линии движения.

Складывать и вычитать скорости по правилу векторов приходится во многих случаях. Необходимость в сложении скоростей возникает, когда тело участвует одновременно в двух движениях. Такие случаи нередки: человек идет по поезду и, кроме того, движется вместе с поездом; капля воды, стекающая по стеклу вагонного окна, движется вниз под действием веса и путешествует вместе с поездом; земной шар движется вокруг Солнца и вместе с Солнцем совершает движение по отношению к другим звездам. Во всех этих и других подобных случаях скорости складываются по правилу сложения векторов.

Если оба движения происходят вдоль одной линии, то векторное сложение превратится в обычное сложение, когда оба движения направлены в одну сторону, и в вычитание, когда движения противоположны.

А если движения происходят под углом? Тогда мы прибегнем к геометрическому сложению.

Если, переправляясь через быструю реку, вы будете держать руль поперек течения, вас снесет вниз. Лодка участвовала в двух движениях: поперек реки и вдоль реки. Суммарная скорость лодки показана на рис. 6.

Еще один пример. Как выглядит движение дождевой струи из окна поезда? Вы, наверное, наблюдали дождь из окон вагона. Даже в безветренную погоду он идет косо, так, как будто его отклоняет ветер, дующий в лоб паровозу (рис. 7).

Если погода безветренная, капля дождя падает вертикально вниз. Но за время падения капли вдоль окна поезд проходит изрядный путь, убегает от вертикали падения, поэтому дождь и кажется косым.

Если скорость поезда v п, а скорость падения капли v к, то скорость падения капли по отношению к пассажиру поезда получится векторным вычитанием v пиз v к *4 4 Здесь и в дальнейшем мы будем жирными буквами обозначать векторы, т.е. характеристики, для которых существенны не только величина, но и направление. . Треугольник скоростей показан на рис. 7. Направление косого вектора указывает направление дождя; теперь ясно, почему мы видим дождь косым. Длина косой стрелки дает в выбранном масштабе величину этой скорости. Чем быстрее идет поезд и чем медленнее падает капля, тем более косыми покажутся нам дождевые струи.

Сила, так же как и скорость, есть векторная величина. Ведь она всегда действует в определенном направлении. Значит, и силы должны складываться по тем правилам, которые мы только что обсуждали.

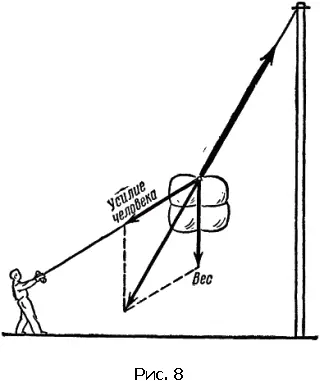

Мы часто наблюдаем в жизни примеры, иллюстрирующие векторное сложение сил. На рис. 8 показан канат, на котором висит тюк. Веревкой человек оттягивает тюк в сторону. Канат натянут действием двух сил: силы тяжести тюка и силы человека.

Правило векторного сложения сил позволяет определить направление каната и вычислить силу его натяжения. Тюк находится в покое; значит, сумма действующих на него сил должна равняться нулю. А можно сказать и так – натяжение каната должно равняться сумме силы тяжести тюка и силы тяги в сторону, осуществляемой при помощи веревки. Сумма этих сил даст диагональ параллелограмма, которая будет направлена вдоль каната (ведь иначе она не сможет «уничтожиться» силой натяжения каната). Длина этой стрелки должна будет изображать силу натяжения каната. Такой силой можно было бы заменить две силы, действующие на тюк. Векторную сумму сил поэтому иногда называют равнодействующей.
