Владимир Шаповалов - Основы микрососудистой техники и реконструктивно-востановительной хирургии. Практикум для врачей

Операционный микроскоп состоит из оптической и осветительной систем, стойки, которая легко передвигается и так же легко фиксируется к полу либо к потолку, автоматической системы фокусировки (в более старых моделях ручная либо автоматическая с ножным приводом), электронной антивибрационной системы (только в новых моделях), цифровых видео- и фотокамер.

Наиболее простые модели микроскопов – моноскопы – предназначены для одного хирурга. Они отличаются простотой управления и возможностью установки тубуса в любой плоскости. Последнее преимущество является очень важным при малой величине и значительном наклоне угла операционного поля к горизонтальной плоскости (Белоусов А. Е., 1988). Сегодня моноскопы в клинической практике, как правило, почти не используются, так как они исключают возможность помощи ассистента. Им на смену пришли дипло- и триплоскопы, дающие возможность оперировать вдвоем или втроем.

Сегодня наиболее известны и хорошо зарекомендовали себя в работе микроскопы фирмы «Carl Zeiss» (Германия) и «Leica» (Швейцария).

Помимо операционных микроскопов существуют их упрощенные модификации для подготовки микрохирургов, так называемые тренажеры. Фирма «ЛОМО» с начала 1990-х гг. наладила выпуск целой линейки таких моделей серии «стерео-МХ». С их помощью можно выполнять любые учебные микрохирургические операции на мелких лабораторных животных (рис. 8).

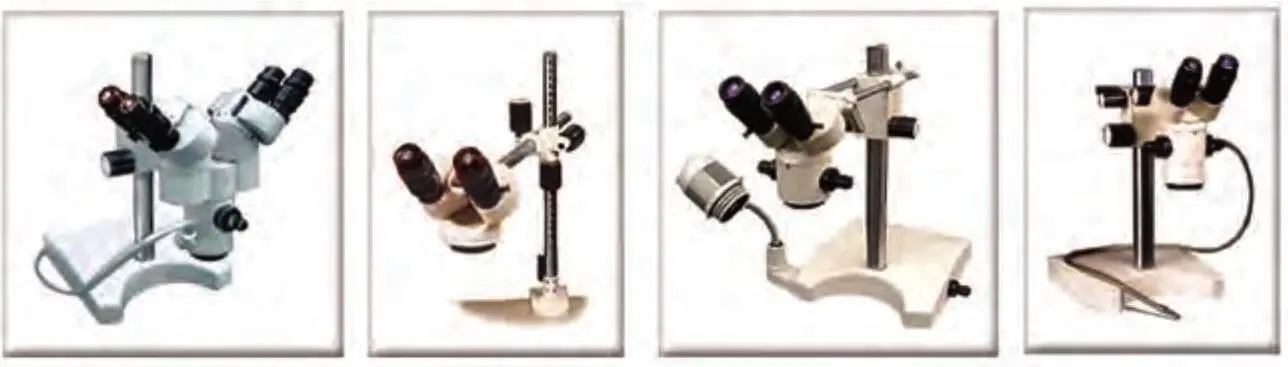

Рис. 8. Модели микроскопов-тренажеров серии «стерео-МХ» («ЛОМО»)

Операционный микроскоп не может дать большого преимущества без соответствующего уменьшения размеров инструментов и тонкого шовного материала. Основу специального инструментария составляют микроиглодержатели, микропинцеты, микроножницы, микроклеммы и микрососудистые зажимы. Помимо вышеперечисленного в ходе микрохирургических операций могут применяться микроирригаторы, ранорасширители, микробужи, лезвиедержатели, микропетля-противоупор и другие инструменты. Их наборы выпускают Казанский НИИ медицинских инструментов, фирмы «Aesculap», «Linc» и многие другие.

Из всего разнообразия микроинструментов можно выделить два принципиально различных вида: полуавтоматические с пружинным механизмом и автоматические с пневматическим, гидравлическим или электрическим приводом. Наиболее широко используются в клинической практике пружинные модели микроиглодержателей и микроножниц; автоматические модели почти не используются.

Микроиглодержатель должен иметь тонкие бранши, способные прочно удерживать и протягивать нить диаметром 10 мкм. Он не должен иметь замка, так как его закрывание и открывание может травмировать восстановленные структуры. По форме выделяют изогнутые и прямые иглодержатели (рис. 9). Вторыми пользуются в основном при работе в глубоких полостях. Существуют иглодержатели, комбинированные с ножницами, которыми можно срезать микронити при наложении швов.

Микроножницы должны быть пружинными с очень острыми лезвиями. Существуют ножницы с прямыми или изогнутыми, с острыми или тупыми концами, а также с пилообразной нарезкой на браншах. На различных этапах микрохирургической операции могут потребоваться различные типы ножниц (рис. 10).

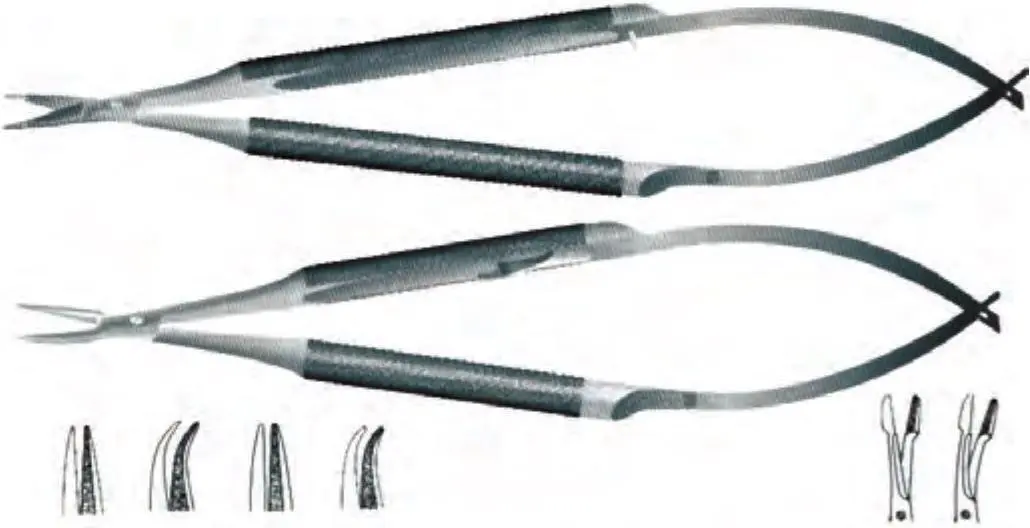

Рис. 9. Микроиглодержатели

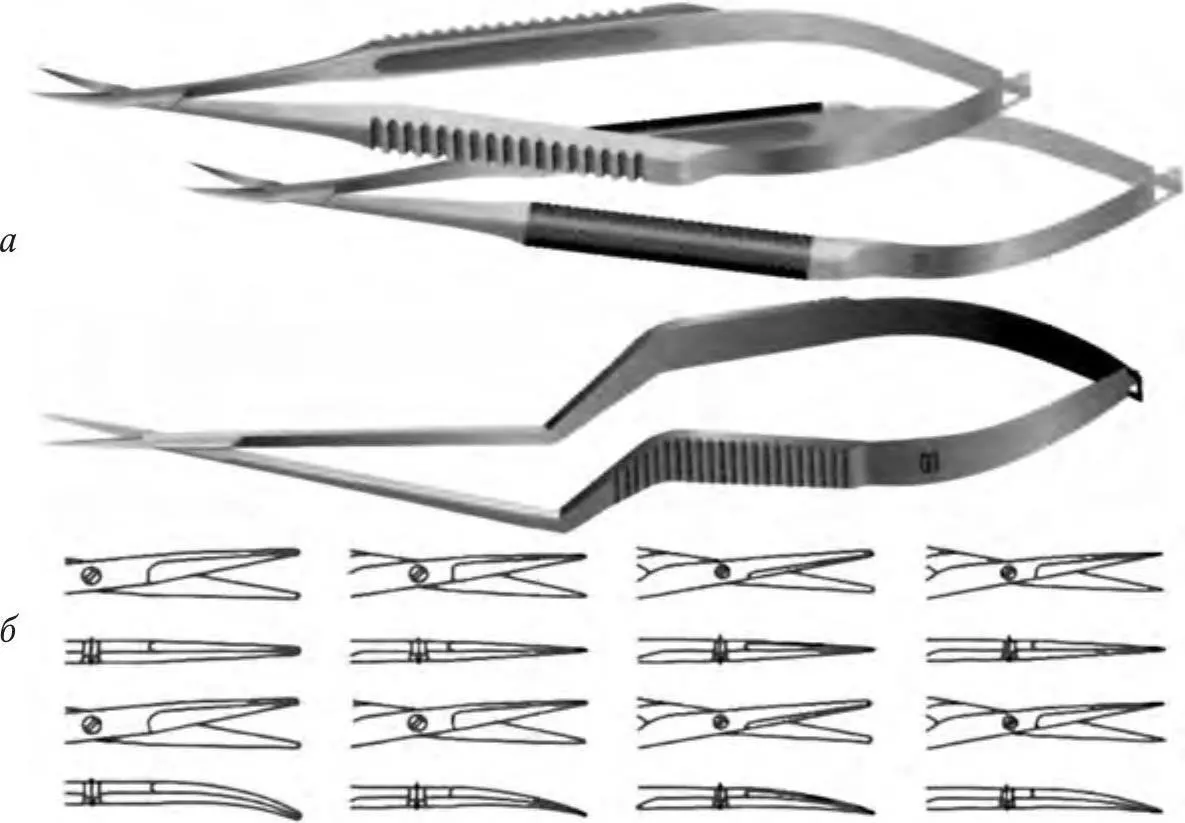

Рис. 10. Микроножницы:

а – внешний вид; б – типы рабочей части микроножниц

Анатомические и хирургические пинцеты должны быть хорошего качества, не окрашиваться, не ржаветь. Их концы должны быть тонкими и точно совпадать в сомкнутом состоянии.

Пинцеты различаются по форме и строению концов (изогнутые, прямые), по форме ручек и по размерам (рис. 11).

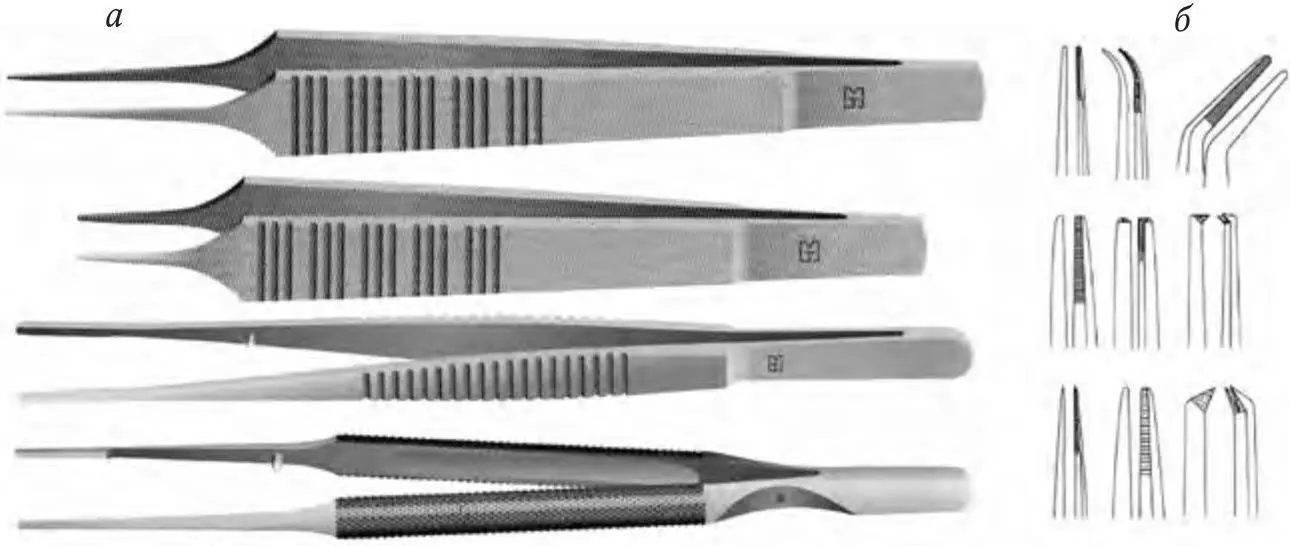

Рис. 11. Микропинцеты:

а – внешний вид; б – типы рабочей части микропинцетов

В настоящее время используется большое количество микрососудистых зажимов. Выделяют два типа зажимов – одиночные и двойные. Одиночные применяются для остановки кровотечения и маркировки сосудов и лишь иногда для наложения микрососудистого анастомоза. Двойные в свою очередь делятся на два типа. Первый тип – это двойной микрососудистый зажим, давление на сосуд и расстояние между клеммами регулируется посредством небольшого ключа и винтового механизма. Второй тип имеет такое же строение, что и первый, только вокруг зажима имеется прямоугольник из тонкой проволоки вокруг браншей зажимов и приспособление для удерживания нитей держалок; это особенно удобно в тех случаях, когда хирург работает без помощников (рис. 12).
