РОБОТ-ХУДОЖНИК

В 2007 г. швейцарский исследователь-робототехник Сильвен Калинон из лаборатории изучения систем и алгоритмов (Learning Algorithms and Systems Laboratory — LASA) построил робота, способного нарисовать портрет сидящего перед ним человека, используя механическую руку и гусиное перо, периодически опускаемое в чернила. Целью проекта была разработка приложений, таких как автоматизированное создание фотороботов подозреваемых в совершении преступлений и распознавание форм и фигур в трехмерном пространстве.

Этот проект не так уж сложен, как может показаться. Робот фиксирует изображение человека и отделяет его от окружающего фона. Для этого робот использует алгоритмы распознавания образов и различия в освещении и позе модели. Затем блок управления робота преобразует фотографию в векторный рисунок, как и любая другая программа по обработке изображений. Получив четкое изображение модели, робот приступает к рисованию, но вместо принтера у него имеется «рука» с четырьмя степенями свободы, которая позволяет держать перо и рисовать на бумаге наподобие картографа.

* * *

Хотя, казалось бы, вычислительная геометрия существует в абстрактном мире, она помогает нам самым реальным способом: в диагностике заболеваний. Она лежит в основе устройств, которые используют так называемый магнитный резонанс. Он применяется для очень точного определения расположения атомов в человеческом теле. Оборудование для обработки изображений, используемое в такой диагностической работе, очень сложное не только потому, что является высокочувствительным, но и потому, что оно ни в коем случае не должно наносить вред пациенту.

* * *

МАТЕМАТИКА ДЕЛАЕТ МИР ЛУЧШЕ

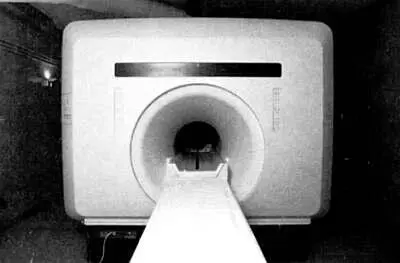

Швейцарский физик Феликс Блох и американский физик Эдвард Пёрселл открыли магнитный резонанс в 1946 г. В 1952 г. они оба получили Нобелевскую премию по физике за развитие новых способов точного измерения ядерных магнитных эффектов. На следующем рисунке показано, как просто и компактно выглядит магнитно-резонансный томограф. В основе его работы лежит сложная высшая математика, но томографы быстро стали привычным медицинским диагностическим оборудованием. Процесс, при котором математические теории получают техническое применение в нашей повседневной жизни, все более ускоряется.

* * *

Основным компонентом устройства является магнит, который генерирует сильное магнитное поле. Его силовые линии ориентируют атомные ядра в двух направлениях: параллельно вектору силового поля и антипараллельно, в противоположном направлении. Интенсивность магнитного поля определяет частоту, с которой резонирует каждый атом. Электромагнитное излучение определенной частоты, обычно радиоволны, пропускается через человека. Тогда излучение, которое высвобождается в результате переориентации атомов, фиксируется сканером томографа.

Поскольку магнит создает постоянное поле, все ядра одного и того же вещества резонируют с одной и той же частотой, поэтому зоны, содержащие различные вещества, будут излучать или больше, или меньше электромагнитных отголосков. Вся эта информация, которую несут электромагнитные сигналы, поступающие от пациента, обрабатывается количественно с помощью математического аппарата, называемого преобразованием Фурье.

Магнитный резонанс сначала применялся для томографии, другими словами, чтобы получать изображения срезов человеческого тела. Каждый срез имеет определенную толщину и состоит из элементов объемного изображения, называемых вокселями. Это слово образовано из слов «объемный» (англ, volumetric ) и «пиксель» (англ, pixel ). Воксель является элементом трехмерного изображения. Его более известный аналог — пиксель — является элементом двумерного изображения.

Для создания трехмерного изображения необходимо изменить непрозрачность вокселей. Каждый воксель получает различные значения непрозрачности в зависимости от того, сколько в данной области срезонировало элементов, что определяется количественно. Именно благодаря этому эффекту врачи могут наблюдать внутренние органы человека, которые иначе были бы невидимы за более непрозрачными внешними слоями. Объем вокселя составляет около трех кубических миллиметров. Каждый срез состоит из большого количества вокселей.

* * *
