3. Карта выполнена в конформной проекции, которая не сохраняет расстояния, площади, геодезические линии и формы протяженных участков.

4. Искажения площадей, форм и расстояний вблизи экватора очень малы (в этой части карты используется реальный масштаб), но они значительно возрастают по мере приближения к полюсам, поэтому проекция Меркатора удобна для составления карт территорий, расположенных вблизи экватора.

5. Локсодромы, или линии румба, изображаются в виде прямых линий.

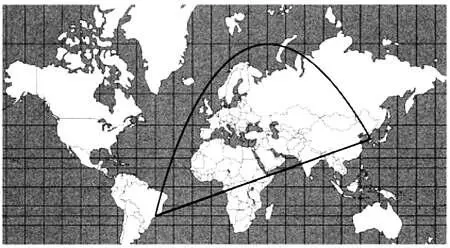

Сравнение локсодромы (линии румба) и ортодромы (линии наименьшего расстояния) между Рио-де-Жанейро и Сеулом на карте Меркатора.

С созданием этой карты мечта Меркатора исполнилась. Если мореплаватель хотел попасть из точки А в точку В , он должен был всего лишь провести на карте, выполненной в проекции Меркатора, прямую, соединяющую эти точки, и измерить румб, соответствующий этой прямой, после чего ему оставалось всего лишь точно соблюдать курс. Однако вы уже знаете, что локсодромы — это не ортодромы, и хотя они указывают простейший курс (нужно всего лишь выдерживать постоянный румб), путь вдоль локсодромы не является кратчайшим. Двигаться вдоль ортодромы сложнее, так как для этого необходимо постоянно менять румб. Мореплаватели и пилоты самолетов в конечном итоге нашли промежуточное решение этой проблемы. Чтобы попасть из пункта отправления в пункт назначения, нужно выполнить следующее.

1. Провести геодезическую линию (прямую) на карте, выполненной в центральной или азимутальной равнопромежуточной проекции с центром в пункте назначения.

2. Разбить геодезическую линию на фрагменты и определить тем самым последовательность стратегических точек.

3. Перенести эти точки на карту, выполненную в проекции Меркатора, и соединить их прямыми. Построенные прямые будут локсодромами и укажут румб, который нужно выдерживать в каждой из стратегических точек.

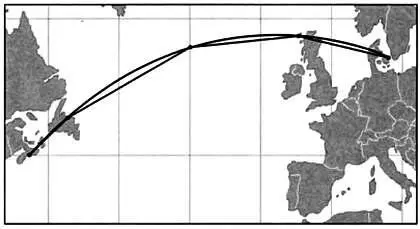

Метод приближения большого круга с помощью локсодром, который используется в навигации по карте Меркатора, а также, например, карты, выполненной в гномонической проекции.

Нет никаких сомнений в том, что проекция Меркатора была и остается лучшей для составления навигационных карт с момента своего появления в XVII веке. Эту проекцию используют Национальная служба по исследованию океана США (с 1910 года), Гидрографический институт Испании и многие другие авторитетные организации.

Проекция Меркатора играла огромную роль в эпоху морских путешествий. Она очень часто использовалась при составлении карт мира и была одной из самых популярных картографических проекций вплоть до начала XX века, хотя она и вносит очень большие искажения в областях, близких к полюсам. Сегодня на основе этой проекции изготавливаются настенные карты, карты в учебниках и атласах, в научно-популярных публикациях, в газетах и журналах. Американский картограф Джон Снайдер(1926–1997) из Геологической службы США, изучив различные атласы мира, опубликованные в США, Великобритании, Франции и Германии в XIX веке, определил, что чаще всего в них использовалась проекция Меркатора. Однако похожее исследование, проведенное в XX веке, показало, что начиная с 1940-х годов эта проекция практически перестала использоваться. Ей на смену пришли такие проекции, как гомолосинусоидальная проекция Гуда, тройная проекция Винкеля, проекция Робинсона, Eckert IV, проекция Ван дер Гринтена и другие.

* * *

ПУТЕШЕСТВИЕ ЧАРЛЬЗА ЛИНДБЕРГА

Американский авиатор Чарльз Линдберг(1902–1974) стал известен во всем мире как первый человек, перелетевший в одиночку Атлантический океан. В 1919 году богатый владелец нью-йоркского отеля предложил премию в 25 тысяч долларов пилоту, который первым совершит одиночный беспосадочный перелет из Нью-Йорка в Париж. Линдберг верил, что если у него будет подходящий самолет, он сможет выиграть приз, и убедил нескольких бизнесменов из Сент-Луиса спонсировать предприятие, включавшее постройку особого самолета «Дух Сент-Луиса» под руководством самого Линдберга.

20 мая 1927 года Линдберг отправился в полет с аэродрома на Лонг-Айленде, «взяв с собой четыре сэндвича, две фляжки с водой и 1700 литров бензина. Спустя 33,5 часа и 3610 миль (около 5800 км) он приземлился в Париже на глазах ожидавшей его стотысячной толпы. Линдберг, получивший прозвище Одинокий Орел, стал известен во всем мире. Свой полет он тщательно спланировал с помощью навигационных карт. Вот его слова: «…большую часть времени, когда строился самолет, я занимался навигацией и прокладывал курс будущего полета на картах. После того как я определил курс на картах, выполненных в гномонической проекции и проекции Меркатора, я вновь проверил весь путь между Нью-Йорком и Парижем по навигационным таблицам. Я начертил большой круг, соединявший Нью-Йорк и Париж. Чтобы следовать этим курсом, требовалось менять румб каждые 500 миль».
