6. Две радиостанции расположены в 600 км одна от другой. Дальность приема одной 400 км, другой – 300 км. Начертите, в масштабе 100 км в 1 см, границу местности, где можно принимать обе станции.

Р е ш е н и е сходно с решением предыдущей задачи

Какою мерою измеряются углы? Д л и н у линий измеряют д л и н о ю определенной линейки (метром); в е с вещей – в е с о м определенной гири. Так и у г л ы измеряют определенным у г л о м, который принимают за меру углов. Мерою для углов избран

п р я м о й угол, потому что все прямые углы имеют одну и туже величину. Но прямой угол слишком велик, чтобы служить удобной единицей меры; поэтому пользуются некоторою д о л е ю его – именно 90-й. Прямой угол делят на 90 равных частей, и такими частями измеряют все прочие углы, т. е. узнают, сколько этих частей заключается в измеряемом угле. 90-я доля прямого угла называется у г л о в ы м г р а д у с о м. Угол в один градус весьма мал; все же для точных измерений приходится пользоваться даже долями такого угла. Принято употреблять для этого 60-ю долю градуса; она называется у г л о в о ю м и н у т о ю. Итак:

прямой угол = 90 углов, градусам,

градус = 60 углов, минутам.

На письме градус сокращенно обозначается маленьким кружком (как и градус температуры), а минута – знаком ’. Например, 23° 27’ означает 23 градуса 27 минут.

Объясним теперь, каким образом производится измерение углов на практике.

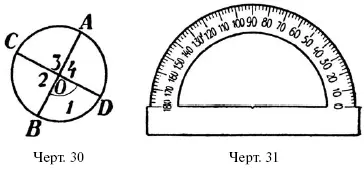

Проведем в какой-нибудь окружности два диаметра под прямым углом друг к другу (черт. 30). Получим четыре угла (1, 2, 3 и 4), вершины которых лежат в центре. Угол, вершина которого лежит в центре круга, называется ц е н т р а л ь н ы м углом. У нас имеется, следовательно, 4 равных центральных угла. Легко убедиться, что в этом случае равны и те 4 дуги, которые лежат между сторонами наших углов, т. е. что дуга АD = дуге DB = дуге ВС = дуге СА . Для этого достаточно лишь мысленно перегнуть окружность по начерченным диаметрам. При перегибании по диаметру АВ прямая OD должна пойти по ОС , потому что угол 4 равен углу 3; точка D должна оказаться в точке С , потому что OD = ОС (как радиусы одной окружности). Значит, начала ( А ) и концы дуг AD и СА совпадут; но при этом непременно совпадут и все промежуточные точки обеих дуг, потому что они удалены от центра О одинаково. Таким же образом можно убедиться, что равны между собою все 4 дуги. Вообще, равные центральные углы одной окружности имеют всегда и равные дуги между их сторонами. Поэтому, если каждый из 4-х прямых углов 1, 2, 3, 4 разделить на 90 равных частей, то и дуги между ними разделятся на равные части, которые будут составлять 360-ю долю полной окружности. Эта 360-я часть полной окружности тоже называется «градусом», но – в отличие от углового – д у г о в ы м. Мы видим, что каждому дуговому градусу отвечает один угловой градус; поэтому сколько между сторонами какого-нибудь центрального угла содержится д у г о в ы х градусов, столько же в этом угле у г л о в ы х градусов. Узнать же, сколько между сторонами измеряемого угла дуговых градусов, можно при помощи особого чертежного инструмента – т р а н с п о р т и р а.

Т р а н с п о р т и р – это металлический или бумажный полукруг (черт. 31), дуга которого разделена на градусы (т. е. на 180 равных частей).

При измерении угла накладывают на него транспортир так, чтобы вершина утла была в центре полуокружности. Таким образом, измеряемый угол п р ев р а щ а е т с я в ц е н т р а л ь н ы й, и тогда число градусов в его дуге легко отсчитать по делениям, нанесенным на краю транспортира. Диаметр дуги транспортира должен при этом сливаться с одной стороной измеряемого угла. Черт. 32 поясняет сказанное.

Прибавим еще, что 60-я доля дугового градуса называется «дуговой минутой».

Над числами, которые получаются от измерения углов, можно производить различные действия – складывать, вычитать, умножать, делить. Если, например, надо сложить два угла: в 14° 32’ и 19° 45’, то подписывают их один под другим, как здесь показано:

Затем складывают минуты с минутами, градусы с градусами. Так как минут в этом случае получается 77, т. е. на 17 минут больше одного градуса, то в столбце минут записываем 17 минут, а 1 градус прибавляем к сумме градусов. В результате имеем:
