Материалы и методы
Исследованы пять биоцидов различных фирм Санкт-Петербурга (табл. 1), химический состав которых указан в соответствии с данными фирм-производителей.
Тест-культурой служил микромицет Aspergillus niger van Tieghem . Этот вид часто встречается в хранилищах библиотек и архивов, относится к быстро и активно растущим видам [1].
Для определения минимальной биоцидной и биостатической концентрации (МБЦК и МБСК) жидкую среду Чапека-Докса [2] с концентрацией биоцида от 80 % до 0,001 % заражали суспензией спор A. niger (титр 1–2 млн./см 3) и выдерживали при 28±2 оС. Рост микромицета оценивали визуально в течение 14 суток. Концентрацию биоцида считали биостатической, если в пробирке не было роста микроорганизмов.
При биостатической концентрации препаратов микроорганизмы не развиваются вообще или их рост значительно подавлен, но споры могут оставаться жизнеспособными, и при возникновении благоприятных условий они способны прорастать, поэтому необходимо определять МБЦК, при которой происходит гибель спор и вегетативного мицелия.
Для определения МБЦК 1 мл жидкой среды, в которой в течение 14 суток не было обнаружено видимого роста микроорганизмов, наливали в чашки Петри на агаризованную среду и равномерно распределяли по ее поверхности. Зараженные чашки Петри инкубировали в термостате при 28±2 оС в течение 5–7 суток. В качестве МБЦК, при которой происходит полная гибель микроорганизмов, принимали ту наименьшую концентрацию в жидкой среде, при рассеве из которой рост на агаре отсутствовал.

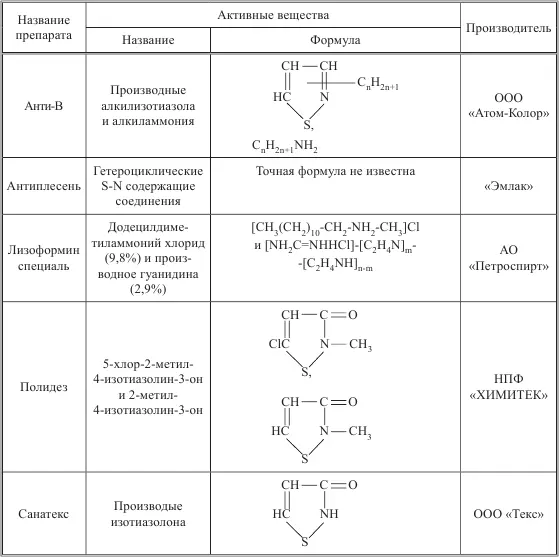

Таблица 1. Характеристика исследованных препаратов
Обработанные биоцидами и высушенные на воздухе образцы бумаги из 100 %-ной хлопковой целлюлозы опытной выработки (ХЦ) и образцы газетной бумаги (ГБ) диаметром 2,5 см помещали на поверхность зараженной агаризованной среды. Чашки Петри инкубировали в термостате при 28±2 оС. Через определенные промежутки времени (4, 7, 11, 15 суток) оценивали эффективность защиты образцов бумаги от поражения грибами по наличию зоны ингибирования как диаметр зоны отсутствия роста микромицетов, начиная от центра чашки (образца).
Этот опыт имитирует условия аварийной ситуации в крайне неблагоприятных условиях – если книги намокли в очень грязной воде (сточной, канализационной, пропитанной органическими веществами и др.) или если после аварии не просушены участки документа, на которых имеются вещества животного или растительного происхождения (мездровый, рыбий, желатиновый, крахмальный, пшеничный клеи).
Одним из условий применения любого препарата для консервации документов является отсутствие его отрицательного действия на свойства бумаги, в том числе на ее физико-механические характеристики. В качестве критерия изменения механических свойств бумаги был взят показатель сопротивления излому по числу двойных перегибов (ЧДП). Определение прочности на излом при многократных перегибах проводили по ГОСТ 1352.2-80 [3]. Испытывали ГБ и ХЦ, обработанные растворами биоцидов в концентрации большей или равной МБЦК. Величину сопротивления излому определяли на приборе И2-I при нагрузке 1 кг для ХЦ и при нагрузке 0,5 кг – для ГБ. Полученные значения сравнивали с ЧДП контрольных образцов – бумаги без обработки и бумаги, смоченной в дистиллированной воде. Изменение механической прочности бумаги при обработке ее биоцидами определяли по формуле:
(ЧДП образца / ЧДП контроля) × 100 %.
Белизну бумаги до и после обработки биоцидами в концентрации большей или равной МБЦК определяли на приборе «Specol» и на Спектрокалориметре СК 1-А при длине волны 457 нм. Для контроля использовались образцы, смоченные дистиллированной водой.
Результаты и обсуждение
В жидкой среде все препараты ингибировали рост микромицета: МБСК составляла 0,0004–0,04 %, МБЦК – 0,02–0,2 %. По сравнению с ранее изученными биоцидами существенного отличия в МБЦК и МБСК данных препаратов нет, кроме Лизоформина. Из пяти исследованных препаратов только в состав Лизоформина входят производные гуанидина, которые хорошо зарекомендовали себя на бумаге.
Для защиты бумаги (МБЦК), как и следовало ожидать, для ее обработки требуются концентрации исследуемых препаратов значительно большие (в 100–400 раз), чем в жидкой среде, кроме Лизоформина (в 50 раз) и Полидеза, который защищает только ХЦ и только при 100 %-ной концентрации (табл. 2).
Читать дальше
Конец ознакомительного отрывка
Купить книгу
