Array Коллектив авторов - Исследования в консервации культурного наследия. Выпуск 2

Использование данного способа фазовой консервации позволяет библиотекам и архивам не только оградить документ от агрессивного воздействия окружающей среды, но и обеспечить доступ.

Материалы, используемые для инкапсулирования, должны быть прозрачными, прочными и в то же время гибкими, а самое главное, не должны оказывать вредного воздействия на документы.

В настоящее время для этих целей используется Mylar Type D и Melinex 516 в виде пленок различной толщины. Толщина пленки, как правило, выбирается в зависимости от размеров документа. Выше обозначенный материал довольно дорогой и существуют определенные трудности в его приобретении.

Несмотря на то, что инкапсулирование довольно давно получило широкое распространение в библиотечной и архивной консервационной практике, однако до сих пор нет большого разнообразия материалов, используемых для этих целей.

В связи с этим, цель настоящей работы заключалась в расширении ассортимента материалов для инкапсулирования.

Анализ свойств различных полимерных материалов, выпускаемых отечественной промышленностью, натолкнул нас на мысль об использовании для инкапсулирования полиэтилентерефталатной пленки (ил. 1, 2).

Полиэтилентерефталатная пленка /ПЭТФ/ (ВТУ № П-282-62, МРТУ-6-11-5-64) представляет собой плотную, прозрачную с глянцевой поверхностью пленку, обладающую повышенной механической прочностью и одинаковыми свойствами во всех направлениях (предел прочности при растяжении 1000–1800 кгс/см, относительное удлинение при разрыве не менее 50 %).

Она отличается хорошей стойкостью к действию слабых щелочей, концентрированной соляной кислоты, смазок, масел, жиров, кетонов, эфиров. Практически не пропускает ультрафиолетовых лучей и способна сохранять свою эластичность до температуры минус 60 оС. Толщина пленки может варьироваться от 4 до 20 мк.

Инертность ПЭТФ пленки была установлена с помощью теста, который показывает, выделяет ли исследуемый материал вредные испарения. Подробное описание выше указанного теста агрессивности материалов опубликовано в сообщении П.Б.Халлебеек «Неправильное использование материалов в хранилище» [10].

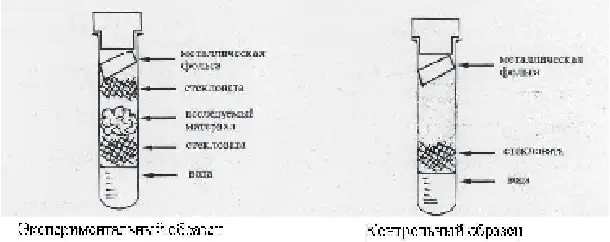

Эксперимент заключался в следующем: в стеклянную пробирку высотой 15 см наливалась дистиллированная вода – приблизительно на 3 см от дна, над ней помещался кусок стекловаты таким образом, чтобы она располагалась точно над поверхностью воды. На стекловату была положена ПЭТФ пленка. Поверх пленки в пробирку укладывался еще один слой стекловаты, на который помещалась медная пластина, предварительно очищенная и обезжиренная. Затем пробирка закрывалась пробкой. Вода на дне пробирки обеспечивала высокую относительную влажность, что, в свою очередь, приводило к ускорению всевозможных реакций. Медная пластина в данном случае служила индикатором возможной опасности. Использование меди в качестве индикатора обусловлено ее повышенной чувствительностью к различного рода вредным испарениям, в частности кислотного характера.

Принцип проведения теста основан на следующем: в случае выделения вредных испарений исследуемым материалом на поверхности медной пластины могут образоваться визуально фиксируемые признаки ее изменения.

Для сравнения был подготовлен контрольный образец – это еще одна стеклянная пробирка, в которой находились: вода, два куска стекловаты, медная пластина, но отсутствовала ПЭТФ пленка.

Продолжительность эксперимента составляла 1 месяц.

По истечении указанного времени медные пластины сравнивали между собой. Признаков изменения поверхности медной пластины обнаружено не было.

Пакеты из ПЭТФ пленки могут быть изготовлены при помощи специальной ультразвуковой установки либо зашиваться на обычной швейной машинке. Края пакетов также могут быть склеены клеем, который представляет собой 4 %-ный раствор смолы ТФ-82 в формальгликоле, с последующей тепловой обработкой клеевого шва.

Незначительное статическое электричество, образующееся в конверте, помогает удерживать вместе разорванные части листа, снимая необходимость в подклейке небольших разрывов. Однако, следует заметить, что данная технология не годится для документов, выполненных в технике пастели, углем и некоторыми карандашами, а также в случае порошащегося красочного слоя.

Адреса предприятий, выпускающих ПЭТФ пленку, можно найти в справочнике «Химия и нефтехимия: производство и торговля» (Вып. 7. 2001 г.).
