Array Коллектив авторов - Исследования в консервации культурного наследия. Выпуск 2

В качестве волокнистого полуфабриката используется высококачественная сульфатная целлюлоза из хвойной древесины с высоким содержанием а-целлюлозы (примерно 98,7 %). Добавление целлюлозы из лиственной древесины допускается в минимальных количествах и только в случае необходимости обеспечения стабильности формы и линейных размеров микроклиматических контейнеров.

Наполнение и проклейка бумажной массы осуществляются в слабощелочной среде без применения канифоли, квасцов или других компонентов, способных к образованию кислоты в структуре картона. Щелочной резерв обеспечивается карбонатом кальция, при этом используется оригинальный способ наполнения бумажной массы, обеспечивающий высокую степень удержания карбоната кальция на волокне.

Новизна разработки подтверждена патентом РФ № 2155835. Серийное производство бескислотного картона для консервации документов освоено в России в 2000 г. Нормативно-техническим документом на производство картона являются технические условия ТУ ОП 5434-184-00248645-99 «Картон бескислотный для консервации документов». В таблице 1 приведены показатели качества картона, нормируемые этими техническими условиями.

Как видно из приведенных данных, в ТУ ОП 5434-184-00248645-99, в частности, нормируется показатель «щелочной резерв». Следует отметить, что это первый нормативный документ России, в который введены понятия «щелочной резерв» и «бескислотный» и определяются нормы их значения. При этом по сравнению с вышеупомянутыми международными стандартами ISO 4046/4-5-2002 в ТУ ОП 5434-184-00248645-99 требование к свойству «бескислотность» картона сформулировано более жестко, а именно: «В картоне не должно содержаться соединений, способных к образованию кислоты в условиях его естественного старения или под действием внешних загрязнителей».

В технических условиях также содержатся нормы показателей, обеспечивающие конструкционные свойства картона и его технологичность в процессе переработки в изделия: толщина, плотность, гладкость, прочность на изгиб. Принятые значения этих показателей соответствуют конструкционным особенностям микроклиматических контейнеров и рабочим параметрам полуавтоматического станка Box-maker, используемого в Библиотеке РАН для изготовления микроклиматических контейнеров.

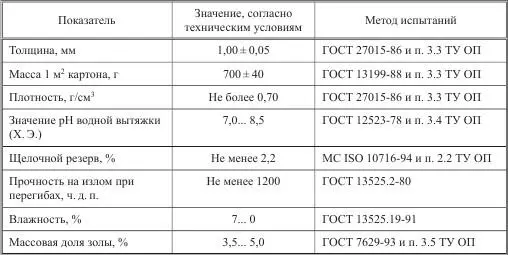

Таблица 1. Показатели качества картона по ТУ ОП 5434-184-00248645-99 «Картон бескислотный для консервации документов»

Бескислотный картон для консервации документов широко используется в ведущих библиотеках, архивах и музеях России, в том числе в Библиотеке РА Н, Российской государственной библиотеке, Российской национальной библиотеке, Федеральной архивной службе, Российском государственном гуманитарном университете, Нижегородской национальной библиотеке, Владимирском объединении реставрации и многих других учреждениях культуры. В Библиотеке РА Н проводится мониторинг документальных коллекций, размещенных в конструкциях из отечественного бескислотного картона для консервации документов. Результаты пятилетнего мониторинга показывают, что картон надежно защищает документы от вредного влияния внешней среды, а также способствует стабилизации состояния документов, пострадавших при пожаре.

Таким образом, в России создано производство картона, специально предназначенного для обеспечения сохранности раритетных документов, памятников русской и мировой культуры, являющихся национальным достоянием. Функциональные свойства разработанного картона полностью соответствуют современным международным требованиям, предъявляемым к бумажной продукции этого назначения.

Плохая сохранность ограждающих конструкций памятников с настенной живописью, а также неблагоприятный температурно-влажностный режим внутри памятника приводят к разрушению красочного слоя и штукатурной основы живописи.

Меление красочного слоя, наблюдаемое в памятниках с настенной живописью, выполненной в технике фрески и смешанной технике, рассматривается в настоящее время как фактор самой живописной техники, которая предполагала разное количество связующего для передачи необходимого цвета или тона [1]. Однако распыление пигмента может быть связано не только с первоначальным содержанием и распределением связующего в красочном слое (или слоях – при многослойной живописи), но и с процессом его старения или вымывания минерального вяжущего с конденсационной влагой. В последнем случае меление красочного слоя следует рассматривать как вид разрушения, при котором утрата минерального вяжущего (тонкокристаллического карбоната кальция) происходит в результате его гидролиза в присутствии углекислого газа воздуха с образованием растворимой соли гидрокарбоната кальция Са(НСО 3) 2.
