Array Коллектив авторов - Исследования в консервации культурного наследия. Выпуск 2

В качестве объектов исследования служили двойные СПЛ БМА, содержащие 10 моль.% ВА или БА, или 5 моль.% 2-этилгексилакрилата (2-ЭГА), а также тройной СПЛ состава 85 моль.% БМА – 10 моль.% ВА – 5моль.% БА. Исследования показали, что введение в макроцепь сополимеров БМА звеньев бутилакрилата (БА) или 2-этилгексилакрилата (2-ЭГА) способствует при сравнении с ПБМА снижению температуры текучести и вязкости расплава полимера, а также уменьшению разрывной прочности пленок, но при этом почти на порядок возрастает их эластичность. Звенья винилацетата (ВА) придают пленке СПЛ на основе БМА нежелательную хрупкость. Однако если в состав СПЛ БМА наряду со звеньями ВА ввести звенья БА или 2-ЭГА, то полимерная пленка приобретает прочность и сохраняет достаточно высокие эластические и адгезионные свойства [5]. Волокна ткани – это пористые тела. В текстиле (ткани) между нитями первой и второй крутки имеются промежутки. Поэтому характер установления взаимодействия между полимерным адгезивом и текстильным субстратом является в первую очередь диффузионным. Чем больше адгезива в клеевом шве, тем больше его может проникнуть в пустоты ткани. Увеличить содержание адгезива на дублировочной ткани можно, либо увеличив концентрацию наносимого на ткань полимерного раствора, либо нанося полимерный раствор в несколько слоев. И то, и другое сопровождается повышением адгезии [5]. Установлено, что наилучшее склеивание дублировочной ткани с дублируемой обеспечивают 50 %-ные растворы (со)полимеров при трехкратном их нанесении на образец дублировочной ткани. Растворы больших концентраций являются столь вязкими, что на ткань кистью наноситься не способны.

Адгезионные соединения в процессе эксплуатации могут подвергаться действию высоких температур, влаги и других вредных факторов. Важным требованием реставраторов является сохранение высоких прочностных и адгезионных показателей сдублированных тканей.

Нами было исследовано влияние температур Т сухого термостарения на прочностные свойства исходной и ткани, пропитанной растворами СПЛ А-45К. Было проведено сухое термостарение в трех интервалах температур: 20–100, 100–180, 180–300 °C в течение 1 часа. Результаты исследования приведены на рис. 1.

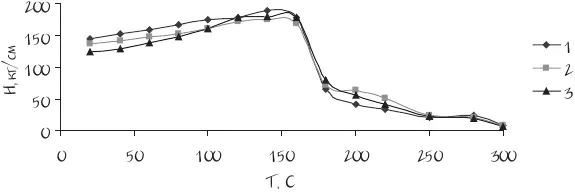

Рис. 1. Зависимость разрывной прочности Н образцов ткани из бязи от температуры Т сухого термостарения в течение 1 часа: 1 – исходной; 2 – пропитанной 3 %-м раствором СПЛ, А-45К; 3 – пропитанной 10 %-м раствором СПЛ, А-45К.

Из данных рис. 1, во-первых, видно, что пропитка тканей растворами СПЛ не оказывает сильного влияния на разрывную прочность (Н). Основной вклад в обеспечение прочности вносит жесткоцепной полимер целлюлоза. Введение в ткань СПЛ не влияет на ее разрывную прочность, т. к. СПЛ имеет прочность несравнимо меньшую, чем целлюлоза. СПЛ играет в ткани лишь роль склеивающего адгезива.

Из данных рис. 1. следует, что при прогреве до 140 °C имеет место незначительное увеличение разрывной прочности как исходной ткани, так и ткани, пропитанной растворами СПЛ. Это обусловлено тем, что в данном диапазоне температур идет испарение влаги, находящейся между волокнами ткани, ведущее к увеличению прочности. При температуре 160–200 °C идет испарение влаги, находящейся внутри волокон, и наблюдается потемнение образцов, что свидетельствует о прохождении термоокислительной деструкции волокон целлюлозы. Все это сопровождается резким понижением прочности. При более высоких температурах образцы ткани обугливаются, разрушаются макромолекулы целлюлозы, увеличивается хрупкость волокон и прочность падает на 90 %. Полимер при этом не оказывает защитного действия и, по всей вероятности, сам подвергается термоокислению и деструкции.

Необходимым условием использования консервантов является отсутствие изменения их цвета, растворимости и прозрачности при прогреве. А так как склеивание тканей происходит при повышенной температуре, то было изучено старение пленок СПЛ на основе БМА и А-45К при 100 °C, 150 °C и 200 °C в течение 3 часов по таким показателям, как цвет, прозрачность и растворимость.

Обнаружили, что акриловые СПЛ БМА сохраняют бесцветность и прозрачность при прогреве до 100–150 °C. Акриловый полимер А-45К желтеет при температуре 150 °C. При 200 °C пленки всех исследуемых полимеров желтеют, но сохраняют прозрачность, кроме того, все исследуемые СПЛ БМА при длительном прогреве при 100 °C сохраняют растворимость в органических растворителях, в то время как А-45К через 3 часа теряет растворимость уже при прогреве 80 °C. СПЛ на основе БМА теряют растворимость только при прогреве 200 °C. Причиной указанных изменений полимерных пленок является то, что при такого рода воздействиях происходят необратимые процессы – сшивка макромолекул с СПЛ.
