Технология изготовления зеркал-погремушек не изучена, хотя исследование технологических характеристик зеркал-погремушек не менее важно, чем определение их состава. Это связано с тем, что реализация особых акустических свойств высокооловянных бронз достигается специфической, достаточно трудоемкой обработкой. Подобная обработка включает горячую ковку и закалку изделий, в результате чего формируется, так называемая, «музыкальная ß-бронза». Начиная с эпохи Хань и вплоть до настоящего времени эту бронзу используют в Китае, а также на Филиппинах в провинции Ifugao для производства гонгов и цимбал [7].

Мы имели возможность определить химико-технологические показатели составного зеркала из Мечетсая, хранящегося в Государственном Историческом музее, и выяснить, применяли ли при его изготовлении «музыкальную ß-бронзу». Мы полагали также, что определение технологической традиции, в соответствии с которой изготовлено мечетсайское зеркало, может дать дополнительные сведения о возможном месте производства зеркал-погремушек.

Диски зеркала имели одинаковый диаметр – 155 мм, толщина диска с валиками (тыльная сторона зеркала) составляла 1–1,2 мм, диаметр у основания выпуклости в центре равнялся 16 мм, высота – 10 мм. Зеркальный диск с небольшой ручкой-штырем для насадки другой деревянной ручки имел толщину 2 мм, толщина ручки равнялась Змм, ее длина – 55 мм.

Зеркало в значительной мере подверглось коррозионному разрушению, металл почти полностью перешел в куприт, на отдельных участках поверхности наблюдались выделения вторичной меди. Валик, расположенный вблизи края верхнего диска, находился в частично фрагментированном состоянии. На одной из боковых поверхностей центральной конусовидной выпуклости проявилась широкая треугольная трещина; это позволяло заметить, что конус насажен на небольшой выступ, расположенный в центре верхней части зеркала. На корродированном зеркальном диске сохранились небольшие чешуйки золотистого металла, которые свидетельствовали о первоначальной полировке. Почти не подверглись коррозии лишь заклепки на зеркалах, имевшие золотистый цвет. Фото общего вида зеркала см. на ил. 2.

Для исследований были отобраны чешуйки металла, сохранившиеся на зеркальном диске, а также фрагменты разрушенного валика тыльной части зеркала. Их составы определяли с помощью сканирующей электронной микроскопии на приборе Camebax-SX-50. Для характеристики состава заклепок применяли метод рентгеновской флуоресценции.

Технологию изготовления зеркала изучали с помощью металлографии на микроскопе МИМ-8, для чего использовали образцы, на которых ранее определяли состав. Шлифы готовили по обычной методике с помощью последовательной обработки на различных номерах шлифовальной бумаги, для полировки применяли сукно, укрепленное на шлифовальном кругу, которое смачивали взвесью окиси хрома в воде. Некоторые шлифы располагались непосредственно на различных участках зеркала – на головках заклепок и на центральной выпуклости. Их полировку осуществляли с помощью укрепленного на микродрели фетрового валика, на который наносили пасту с трехокисью хрома. Для травления применяли реактив состава:

К 2Сг 20 7– 2 г, H 2S0 4-– 8 мл, NaCl – 4 мл, Н 20 – 100 мл.

Состав

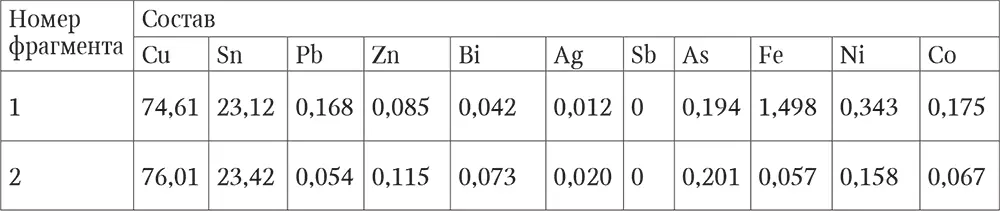

Сведения о химическом составе двух частей зеркала, приведены в Табл. 1. (фрагмент 1 отобран от тыльной части зеркала, фрагмент 2 – от зеркального диска).

Таблица 1. Составы фрагментов двух частей зеркала из Мечетсая

Как видно из приведенной таблицы, обе части зеркала изготовлены из весьма близкой по составу высокооловянной бронзы, содержащей в качестве единственной легирующей добавки 23,12 % олова (фрагмент 1) и 23,42 % олова (фрагмент 2). Отметим также насыщенность металла примесями, концентрации которых в обеих частях зеркала схожи. Заклепки отформованы из оловянной бронзы, содержащей 8 % олова.

Металлографическое изучение различных частей зеркала выявило одинаковую по характеру микроструктуру, отличавшуюся лишь по степени коррозионного разрушения. На шлифах были видны области α-фазы, содержащей двойники отжига. Во фрагменте 2, металл которого не подвергся коррозии, α-фазы располагалась на игольчатом мартенситном фоне ß-фазы (ил. 3, 1 ), во фрагменте 1 ß-фаза полностью перешла в продукты коррозии, частичной коррозии подверглась также и α-фаза (ил. 3, 2 ). Центральная выпуклость на верхней части зеркала имела такую же микроструктуру, как и фрагмент 1. На шлифах фрагментов 1 и 2 были заметны голубые включения, электронномикроскопическое исследование которых показало, что это – сульфиды меди. Они часто обнаруживаются в структуре металла, выплавленного из сульфидных руд.
