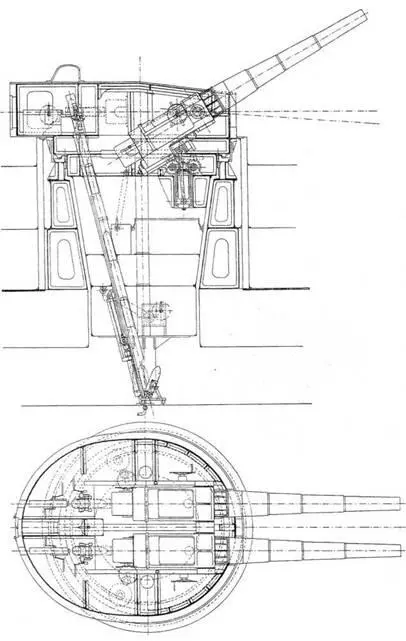

Броненосцы типа “Брауншвейг”. 1905 г.
Продольные разрезы и планы башенной установки для 2-х 280-мм орудий и бортовой казематной установки для 170-мм орудия
Из книги Н. Evers. “Kriegsschiffbau”. 1930 г.
Между тем изготовление и испытание 28-см пушки, вошедшей в состав вооружения класса Н, было закончено еще тогда, когда большая часть судов класса “Виттельсбах” находилась лишь в начальной стадии постройки, и в свое время неоднократно раздавались голоса, выражающие удивление относительно того, что 28- см. пушка не была введена в вооружение вместо 24-см, которая виду значительного успеха в деле изготовления броневых плит, уже и тогда едва ли могла считаться удовлетворяющей своему назначению.
Это казалось тем более странным, что водоизмещение броненосцев класса “Виттельсбах”, как известно, на целые 600 т превышает водоизмещение судов класса “Кайзер”. Но несмотря на это, вооружение первых 24-см пушками имело свое достаточное основание. Нужно помнить, что дело шло не о том только, чтобы поставить на, судно более тяжелую башню и более длинную пушку, но приходилось производить серьезные изменения первоначально принятого плана, успевшего между тем отчасти уже воплотиться в трудно изменяемые жесткие формы. Перестройка же подобного рода не только значительно повысила бы стоимость судов, но еще и порядочно замедлила бы их окончательное изготовление, а между тем для германского флота имеет весьма, большое значение быстрая и соответственная принятой программе постройка судов.
Но помимо того, упомянутое выше увеличение водоизмещения было настолько незначительно, что им, можно были воспользоваться лишь для удовлетворения нескольких, и конечно наиболее настоятельных, потребностей в улучшении. На первом плане тут стояла броневая защита, а затем угольный запас. Таким образом, на судах класса “Виттельсбах” уже появляются зачатки бронирования, состоящего, кроме броневого пояса по ватерлинии, из больших сплошь забронированных поверхностей, расположенных в наиболее важной и сильнее угрожаемой верхней части судового корпуса, тогда как на судах класса “Кайзер” как известно, кроме пояса по ватерлинии, имелась лишь местная броневая защита орудий и подачи боевых припасов. Дальнейшим основанием к удержанию одинакового калибра служило проведете начала однородности линейных кораблей в составе эскадры.
Однако за последнее время был неоднократно высказываем тот взгляд, что значительное различие, замечаемое между броненосцами класса Н и судами классов “Кайзер” и “Виттельсбах”, является как раз нарушением этого начала однородности. На это можно возразить, что строгая однородность должна быть прежде всего проведена в пределах той группы, которая признается за тактическую единицу, а такой группой является эскадра, состоящая из восьми линейных кораблей.
Что же касается других эскадр, то ясно – особенно в виду постоянных успехов техники и практического военного опыта что постройка их совершенно сходными друг с другом, обозначала бы плохо оправдываемый застой или даже регресс. Но и помимо того, не существует никаких технических или военных оснований для перенесения требования однородности за пределы эскадры, так как последняя есть тактическая единица и входящие в состав ее суда обречены, как при маневрированиях, так и в бою, на гораздо более тесную совместную деятельность, чем суда двух эскадр того же флота.
Но во всяком случае различие в величине между судами классов Н, “Кайзер” и “Виттельсбах” не настолько велико, чтобы нельзя было считать составленного из них флота однородным в широком смысле слова, хотя конечно при тактическом употреблении должна быть надлежащим образом принята во внимание более крупная и более действительная артиллерия судов нового класса.

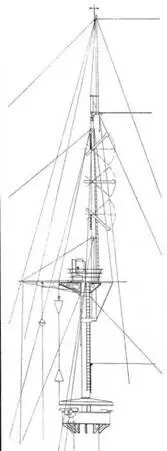

Броненосцы типа “Брауншвейг”, 1905 г.
Наружный вид фок-мачты с указанием рангоута Из книги Н. Evers. “Kriegsschiffbau”. 1930.
28-см пушка, как и пушки (даже крупного калибра) всех других наций – скорострельная и по дальности своих выстрелов и пробивной силе стоит близко к 30,5-см пушкам других флотов.Как видно на чертеже, расположение башен крупных орудий на судах класса Н такое же, какое вообще принято.
