Владимир Арбузов: Броненосцы типа «Канопус». 1896-1922 гг.

В первую неделю октября 1895 года младший конструктор Д. Дан написал письмо Контролеру флота адмиралу Д. Фишеру, в котором говорилось: “Я представляю на Ваше рассмотрение три варианта проекта нового броненосца. По каждому из них он вооружен 4 12-дм и не менее восьми 6-дм орудиями”.

В варианте “А”, представленном на рассмотрение, 6-дм орудия находились в каземате за 6-дм броней, на главной палубе, между двумя двухэтажными казематами, 4 12-фунтовых орудия располагались палубой выше. Борта кораблей за исключением района казематов над главной палубой выполнялись из обычной тонкой стали. Вариант “В” отличался от варианта “А” тем, что борта кораблей от верхней до главной палубы, между казематами были защищены 4-дм гарвеевской броней, и за этими плитами стояло не по одному 6-дм орудию, а по два. Вариант “С” также был защищен 4-дм броней, но вместо 6-дм орудий планировалось установить 4-дм.

К каждому варианту прилагались соответствующие диаграммы остойчивости и весовые нагрузки.

Вскоре Контролер флота собрал совещание, на котором рассмотрели последние проекты, и 9 октября на имя У. Уайта был отправлен официальный ответ:

“Фактически представленные вами три варианта не отличаются друг от друга ни остойчивостью, ни нагрузками весов, ни осадкой и т.п. С конструктивной точки зрения отличий нет, поэтому решено ограничиться проработкой вариантов с различным вооружением”.

Были рассмотрены несколько вариантов установки вооружения, но с добавлением на каждый борт на главную палубу по 6-дм орудию, как это сделали на “Ринауне”. При этом орудия должны размещаться в индивидуальных казематах и защищаться 4-дм гарвеевской броней (вариант “В”), с бронированной траверзной переборкой, которая присутствовала в варианте “А”.

Также на корабле следовало установить и четыре 12-футовых орудия. При обсуждении вариантов расположения артиллерии присутствовали и принимали участие Фредерик Ричардс, Ф. Бэдфорд, капитан 1 ранга Ноэль – главный артиллерист (главный специалист по артиллерийско-техническому и вещевому снабжению) и сам У. Уайт.

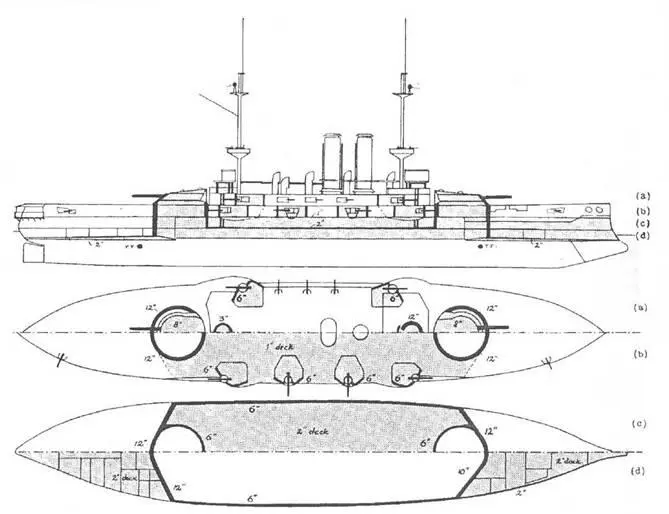

Броненосцы типа “Канопус”. 1899 г.

(Наружный вид и планы палуб с указанием системы бронирования) Из книги О. Parkes British Battleships. London. 1966.

Следующие несколько месяцев разрабатывался окончательный проект трехтрубного броненосца, своеобразный вариант “А+В”. Но перед одобрением 2 сентября 1896 года в проект было предложено внести следующие изменения:

1. Необходимо добавить еще 2 6-дм орудия, чтобы их число было таким же, как на и “маджестиках”.

2. На каждой мачте должен остаться всего один боевой марс, а не два.

3. На кораблях следует установить водотрубные котлы, так как их испытания завершились успешно.

4. 4 6-дм орудия должны быть размещены в бронированных казематах.

5. 4-дм бортовая броня над главным поясом, которая присутствовала в первых вариантах проекта, должна быть убрана. Также следует поступить и с 2-дм траверзами. Бронирование бортов следовало выполнить по образцу “Маджестика”.

6. Кормовой бронированный пояс должен исчезнуть из проекта, а носовой надо усилить до 2-дм и выполнить из никелевой стали.

7. Бронирование главной палубы внутри цитадели необходимо усилить до 1 дм , вне цитадели до 3/8 дм.

8. Деревянную обшивку на главной и средней палубах следует исключить.

9. Мостики должны находиться над боевой рубкой, как на предшествующих проектах.

10. Броневая палуба внутри цитадели должна уменьшиться в толщине в два раза и состоять из 2-дм плит.

11. Бронирование казематов должно уменьшиться с 6 дм до 5 дм.

12. Толщина щитов башен с 10 дм до 8 дм.

13. Толщина носовой бронированной переборки должна быть уменьшена.

В заключение присутствующие начали дебаты о количестве труб на новых кораблях, должны ли они быть двухтрубными или однотрубными, каковы будут их размеры, как их расположить. У.Уайт в письме к старшему инженер-механику констатировал, что “Мы разработали проект с двумя трубами, это более простое решение, и оно не такое сырое, как в ранних вариантах. Трехтрубный вариант приняли согласно пожеланию Контролера флота Д. Фишера, но при таком числе труб было очень затруднено размещение шлюпок. Д. Фишер разрешил установить на кораблях две трубы, что позволит съэкономить 5 тонн веса.

Проблема превращения трех труб в две была решена У. Уайтом следующим образом: носовая труба обслуживала восемь котлов, которые находились в носовом КО, четыре котла в среднем и кормовом КО обслуживались второй трубой. Дымоходы их, принимая во внимание близость к трубе, были наклонены назад. В результате труба стала овальной, что, впрочем, было незаметно, если смотреть с борта.
